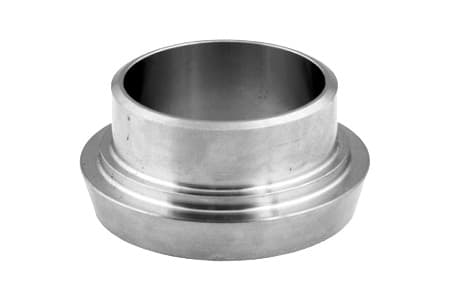

KOŃCÓWKA ŻEŃSKA ZE STOŻKIEM DIN 11851 ISO DO WSPAWANIA - SS 316
STANDARD DIN 11851 | KOŃCÓWKA ŻEŃSKA ISO DO WSPAWANIA | STOŻEK POD NAKRĘTKE | AISI 316
Parametry produktu
Materiał
AISI 316
Złącze higieniczne, mleczarskie DIN 11851 żeńskie do przyspawania w rozmiarach wg. ISO, zakończone stożkiem pod nakrętkę. Wykonane ze stali nierdzewnej AISI 316. Złącza spożywcze w normie DIN są jednymi z najpopularniejszych w Europie, stosowane głównie w przemyśle spożywczym, farmaceutycznym jak i petrochemicznym. Często potocznie są nazywane złączami mleczarskimi, ze względu na ich popularność w branży mleczarskiej.
Tabela wymiarów
id
Wariant
Masa [g]
Ciśnienie Robocze - BAR [20°C]
Ext. cone size
Materiał
Rozmiar złącza
Końc. do spaw. [mm]
Wariant
Masa [g]
Ciśnienie Robocze - BAR [20°C]
Ext. cone size
Materiał
Rozmiar złącza
Końc. do spaw. [mm]
Dostępność
WariantDINWF010I
Masa [g]10
Ciśnienie Robocze - BAR [20°C]40
Ext. cone size22 mm
MateriałSS 316
Rozmiar złączaDN 10
Końc. do spaw. [mm]14,2 x 17,2
Dostępność
🔍
WariantDINWF010I
Masa [g]30
Ciśnienie Robocze - BAR [20°C]40
Ext. cone size28,5 mm
MateriałSS 316
Rozmiar złączaDN 15
Końc. do spaw. [mm]18,1 x 21,3
Dostępność
🔍
WariantDINWF020I
Masa [g]40
Ciśnienie Robocze - BAR [20°C]40
Ext. cone size36 mm
MateriałSS 316
Rozmiar złączaDN 20
Końc. do spaw. [mm]23,7 x 26,9
Dostępność
🔍
WariantDINWF025I
Masa [g]70
Ciśnienie Robocze - BAR [20°C]40
Ext. cone size44 mm
MateriałSS 316
Rozmiar złączaDN 25
Końc. do spaw. [mm]29,7 x 33,7
Dostępność
🔍
WariantDINWF032I
Masa [g]110
Ciśnienie Robocze - BAR [20°C]40
Ext. cone size50 mm
MateriałSS 316
Rozmiar złączaDN 32
Końc. do spaw. [mm]38,4 x 42,4
Dostępność
🔍
WariantDINWF040I
Masa [g]130
Ciśnienie Robocze - BAR [20°C]40
Ext. cone size56 mm
MateriałSS 316
Rozmiar złączaDN 40
Końc. do spaw. [mm]44,3 x 48,3
Dostępność
🔍
WariantDINWF050I
Masa [g]190
Ciśnienie Robocze - BAR [20°C]40
Ext. cone size68,50 mm
MateriałSS 316
Rozmiar złączaDN 50
Końc. do spaw. [mm]56,3 x 60,3
Dostępność
🔍
WariantDINWF065I
Masa [g]290
Ciśnienie Robocze - BAR [20°C]25
Ext. cone size86 mm
MateriałSS 316
Rozmiar złączaDN 65
Końc. do spaw. [mm]72,1 x 76,1
Dostępność
🔍
WariantDINWF080I
Masa [g]360
Ciśnienie Robocze - BAR [20°C]25
Ext. cone size100 mm
MateriałSS 316
Rozmiar złączaDN 80
Końc. do spaw. [mm]84,9 x 88,9
Dostępność
🔍
WariantDINWF100I
Masa [g]670
Ciśnienie Robocze - BAR [20°C]25
Ext. cone size121 mm
MateriałSS 316
Rozmiar złączaDN 100
Końc. do spaw. [mm]110,3 x 114,3
Dostępność
🔍
WariantDINWF125I
Masa [g]760
Ciśnienie Robocze - BAR [20°C]25
Ext. cone size150 mm
MateriałSS 316
Rozmiar złączaDN 125
Końc. do spaw. [mm]134,5 x 139,7
Dostępność
🔍
WariantDINWF150I
Masa [g]1030
Ciśnienie Robocze - BAR [20°C]25
Ext. cone size176 mm
MateriałSS 316
Rozmiar złączaDN 150
Końc. do spaw. [mm]163,1 x 168,3
Dostępność
🔍
