Złącza Perrot

Złącze PERROT jest jednym z typów złączy dźwigniowych. W Europie cieszy się ogromną popularnością, jeśli chodzi o elastyczne połączenia rurowe. Zadebiutowało jako produkt dla systemów nawadniających (właśnie w takim celu wyprodukowała je niemiecka firma, od której pochodzi nazwa), ale z biegiem lat znalazło również mnóstwo innych zastosowań. Świetnie nada się m.in. do przesyłu ścieków, różnych płynów oraz rozmaitych materiałów sypkich.

Jeśli zaś chodzi o samą budowę, złącza PERROT składają się z dwóch części: wtyku i gniazda (męskiej i żeńskiej). Druga jest bardziej złożona, ponieważ to właśnie ona posiada pierścień zabezpieczający oraz uszczelkę. Złącza PERROT cechują się bardzo dużą funkcjonalnością — zarówno pod względem budowy, jak i użytkowania. Jest to też jeden z powodów, dzięki którym zyskały tak dużą popularność.

czytaj...

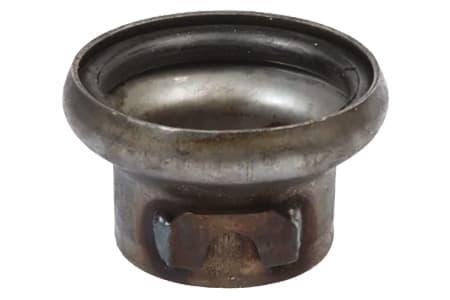

ZLACZE PERROT MESKI C1 Z KROTKA KONCOWKA DO WSPAWANIA INPART24

ZŁĄCZE PERROT C1 - MĘSKI DO WSPAWANIA (KRÓTKI)

Materiał

stal czarna

Zakończenie

krótki stożek spawalniczy

MATERIAŁ: STAL CZARNA | CIŚNIENIE ROBOCZE: 12-15 BAR | KRÓTKI STOŻEK SPAWALNICZY

Dostępnydropdown

od 10.52zł
brutto

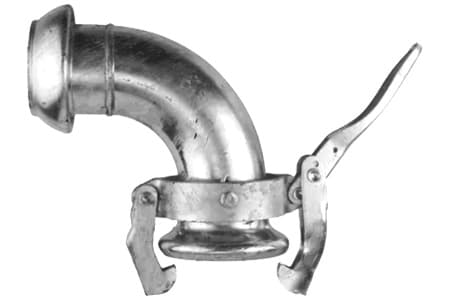

ZLACZE PERROT KATOWE 90 STOPNI ADAPTOR MESKI ZENSKI Z KLAMRA INPAR2T4

ZŁĄCZE PERROT C11 KĄTOWE 90 MĘSKI/ŻEŃSKI

Materiał

stal galwanizowana

Uszczelka

SBR

MATERIAŁ: STAL GALWANIZOWANA | CIŚNIENIE ROBOCZE: 12 BAR | USZCZELKA: SBR

Dostępnydropdown

od 530.73zł
brutto

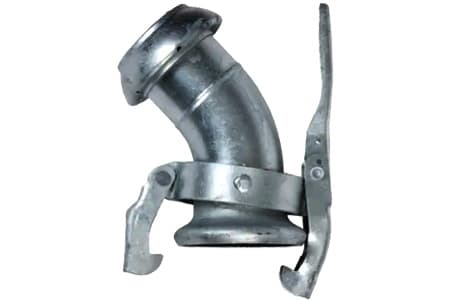

ZLACZE PERROT C12 KATOWE 45 STOPNI ADAPTOR MESKI ZENSKI Z DZWIGNIA INPART24

ZŁĄCZE PERROT C12 KĄTOWE 45 MĘSKI/ŻEŃSKI

Materiał

stal galwanizowana

Uszczelka

SBR

MATERIAŁ: STAL GALWANIZOWANA | CIŚNIENIE ROBOCZE: 12 BAR | USZCZELKA: SBR

Dostępnydropdown

od 519.67zł
brutto

DZWIGNIA DO ZENSKIEGO ZLACZA PERROT C2 INPART24

ZŁĄCZE PERROT C2 DŹWIGNIA DO CZĘŚCI ŻEŃSKIEJ

Materiał

stal czarna

MATERIAŁ: STAL CZARNA | CIŚNIENIE ROBOCZE: 12 BAR

Dostępnydropdown

od 174.24zł
brutto

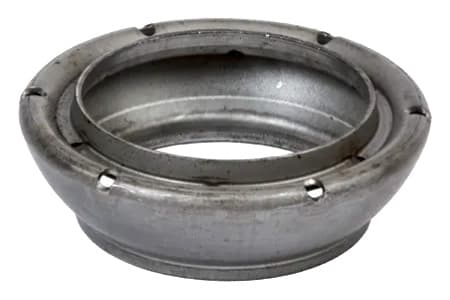

ZLACZE PERROT ZENSKI C3 Z KROTKA KONCOWKA DO WSPAWANIA I USZCZELKA GUMOWA INPART24

ZŁĄCZE PERROT C3 ŻEŃSKIE Z KRÓTKĄ KOŃCÓWKĄ DO WSPAWANIA

Materiał

stal czarna

Uszczelka

SBR

MATERIAŁ: STAL CZARNA | CIŚNIENIE ROBOCZE: 15 - 12 BAR | USZCZELKA: SBR

Dostępnydropdown

od 42.09zł
brutto

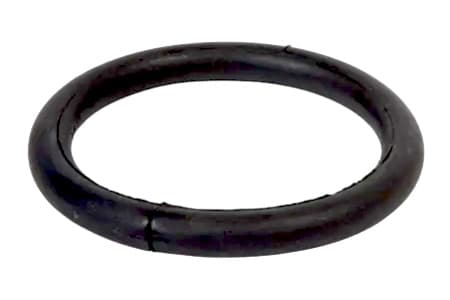

USZCZELKA GUMOWA SBR DO ZLACZA PERROT C4 INPART24

USZCZELKA PERROT C4 - SBR

Materiał

SBR

MATERIAŁ USZCZELKI: SBR | TEMPERATURA PRACY: - 30°C do +70°C

Dostępnydropdown

od 3.82zł
brutto

USZCZELKA GUMOWA Z NBR DO ZALCZA PERROT C5 INPART24

USZCZELKA PERROT C5 - NBR

Materiał

NBR

MATERIAŁ USZCZELKI: NBR | TEMPERATURA PRACY: - 40°C do +100°C

Dostępnydropdown

od 33.18zł
brutto

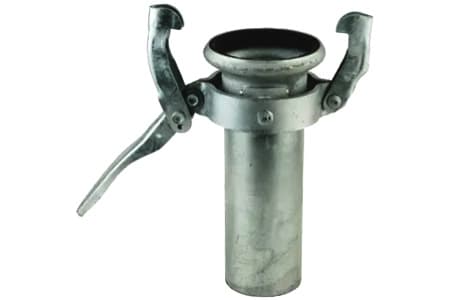

ZLACZE PERROT C7 ZENSKIE Z DLUGA KONCOWKA DO WSPAWANIA USZCZELKA DZWIGNIA INPART24

ZŁĄCZE PERROT C7 ŻEŃSKIE (DŁUGIE) DO WSPAWANIA, Z USZCZELKĄ I KLAMRĄ

Materiał

stal galwanizowana

Uszczelka

SBR

MATERIAŁ: STAL GALWANIZOWANA | CIŚNIENIE ROBOCZE: 15 - 12 BAR | USZCZELKA: SBR

Dostępnydropdown

od 147.99zł
brutto

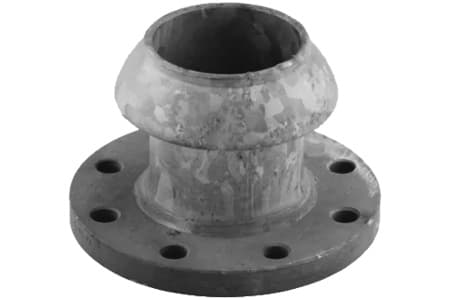

ZLACZE PERROT C70 MESKIE Z KOLNIERZEM STALYM PN10 INPART24

ZŁĄCZE PERROT C70 MĘSKIE Z KOŁNIERZEM PN10

Materiał

stal galwanizowana

Zakończenie

kołnierz stały PN10

MATERIAŁ: STAL GALWANIZOWANA | CIŚNIENIE ROBOCZE: 12-15 BAR | KOŁNIERZ STAŁY PN10

Dostępnydropdown

od 266.96zł
brutto

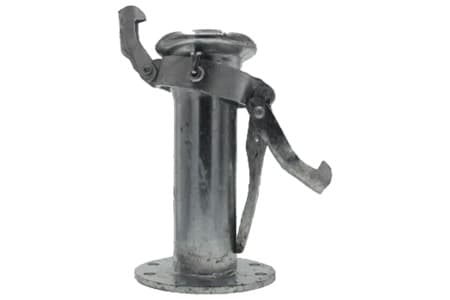

ZLACZE PERROT ZENSKIE C73 ZAKONCZONE KOLNIERZEM STALYM PN10 INPART24

ZŁĄCZE PERROT C73 ŻEŃSKIE Z KOŁNIERZEM PN10

Materiał

stal galwanizowana

Zakończenie

kołnierz stały PN10

MATERIAŁ: STAL GALWANIZOWANA | CIŚNIENIE ROBOCZE: 12 BAR | KOŁNIERZ STAŁY PN10

Dostępnydropdown

od 487.45zł
brutto

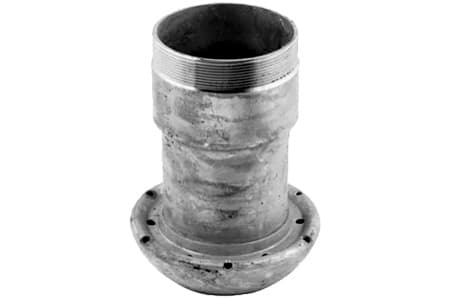

ZLACZE PERROT C74 MESKIE ZAKONCZONE GWINTEM ZEWNETRZNYM INPART24

ZŁĄCZE PERROT C74 MĘSKIE Z GWINTEM ZEWNĘTRZNYM BSP

Materiał

stal galwanizowana

Zakończenie

gwint zewnętrzny BSP

MATERIAŁ: STAL GALWANIZOWANA | CIŚNIENIE ROBOCZE: 12-15 BAR | GWINT ZEWNĘTRZNY BSP

Dostępnydropdown

od 69.19zł
brutto

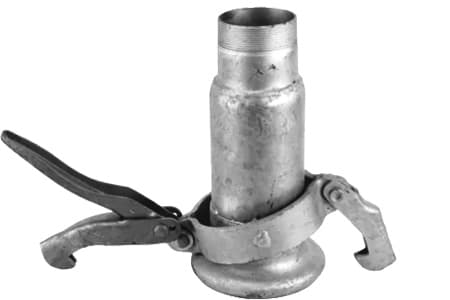

ZLACZE PERROT C75 ZENSKIE Z KLAMRA ZAKONCZONE GWINTEM ZEWNETRZNYM BSP INPART24

ZŁĄCZE PERROT C75 ŻEŃSKIE Z GWINTEM ZEWNĘTRZNYM BSP

Materiał

stal galwanizowana

Zakończenie

gwint zewnętrzny BSP

MATERIAŁ: STAL GALWANIZOWANA | CIŚNIENIE ROBOCZE: 12-15 BAR | GWINT ZEWNĘTRZNY BSP

Dostępnydropdown

od 153.00zł
brutto

Złącza Perrot

Jak zbudowane są złącza PERROT?

Złącza PERROT są zbudowane z kilku elementów:

  • pierścień zabezpieczający z dźwignią,
  • uszczelka,
  • gniazdo, czyli część żeńska (to właśnie ona posiada dźwignię i uszczelkę),
  • wtyk, czyli część męska (o wiele prostsza w budowie).

Poza uszczelką wszystkie elementy złącza powstają albo ze stali ocynkowanej albo ze stali nierdzewnej. Druga wersja zwiększa możliwości zastosowania, ponieważ pozwala na pracę z takimi rodzajami medium, jak wyroby spirytusowe, oleje jadalne, napoje, substancje chemiczne czy produkty rafineryjne.

Jednak w każdym przypadku należy dobrać odpowiednie uszczelnienie.

W standardzie, czyli gdy PERROT złącze jest wykonane ze stali ocynkowanej, występuje uszczelka z gumy SBR.

Jakie są rodzaje złączy PERROT ze względu na sposób montażu?

W zależności od sposobu montażu, wyróżniamy cztery rodzaje części męskich i żeńskich złączy PERROT:

  • złącze PERROT z końcówką do węża,
  • złącze PERROT z kołnierzem do przykręcenia do instalacji,
  • złącze PERROT z gwintem BSP,
  • złącze PERROT z króćcem do przyspawania.

Jakie są najważniejsze parametry złącza PERROT?

Najważniejsze parametry złącza PERROT to zakres rozmiarów, ciśnienie robocze i zakres temperatury pracy. Złącza PERROT powstają wedle jednego schematu i wszystkie oferują jednakowy zakres rozmiarów. Określa się je na podstawie przybliżonej średnicy zewnętrznej rur. Masz do wyboru złącza (w mm): 50, 70, 89, 108, 133, 159, 216.

Kolejną istotnym parametrem złączy PERROT jest dopuszczalne ciśnienie robocze. Wynosi ono 10 bar dla prawie wszystkich produktów tego typu. Jedyny wyjątek stanowią największe złącza PERROT (216 mm), u których dopuszczalne ciśnienie robocze wynosi 8 bar.

Na koniec warto jeszcze wspomnieć o zakresie temperatur pracy. Określa się go na podstawie uszczelki (samo stalowe złącze jest bardziej wytrzymałe pod tym kątem). W przypadku standardowego produktu z uszczelnieniem z gumy SBR dopuszczalny zakres temperatur wynosi od -30 do 80 stopni Celsjusza.

Jak połączyć ze sobą złącze PERROT?

Aby połączyć złącze PERROT, wykonaj 3 kroki:

  1. Włóż część męską do żeńskiej (najpierw upewnij się, że uszczelka jest na swoim miejscu).
  2. Zahacz rączki zapięcia o część męską.
  3. Naciśnij dźwignię.

Od tej pory złącze PERROT jest szczelne.

Weź jednak pod uwagę, że na samym początku musisz je przykręcić, przyspawać lub połączyć z wężem za pomocą odpowiedniego zacisku (w zależności od rodzaju końcówki części męskiej/żeńskiej). Złącze PERROT połączysz w bardzo prosty sposób, co wynika z jego nieskomplikowanej budowy.

Dlaczego warto korzystać ze złącza PERROT?

Ze złącza PERROT warto korzystać z uwagi na łatwość obsługi, odporność na zanieczyszczenia i jego wielofunkcyjność. Pierwszą z zalet jest łatwość obsługi idąca tak daleko, że bez problemu połączysz wtyk z gniazdem nawet za pomocą jednej ręki. Złącze PERROT będzie szczelne aż do momentu, w którym zluzujesz dźwignię.

Co więcej, złącze PERROT jest odporne na zanieczyszczenia. Nie ma obaw, że przy przesyle niektórych materiałów (np. ścieków), brud doprowadzi do utraty szczelności.

Złącze PERROT ma kulistą budowę, co jest jego kolejną zaletą. Dzięki niej umożliwia połączenie części męskiej i żeńskiej pod kątem (do 15 st.), co zwiększa zakres zastosowań i wygodę użytkowania.

Warto jednak zaznaczyć, że łączenie pod kątem nie dotyczy największego rozmiaru produktu (216 mm), gdyż w jego przypadku nie jest możliwe.

Złącza PERROT są wielofunkcyjne. Znajdują zastosowanie w takich dziedzinach, jak:

  • rolnictwo, budowa systemów nawadniających i zraszających;
  • odsysanie i transport fekaliów na cysternach próżniowych;
  • prace budowlane i drogowe w zakresie tymczasowych systemów odwadniających;
  • przemysł spożywczy (złącza ze stali nierdzewnej);
  • przemysł chemiczny, papierniczy i materiałów budowlanych;
  • górnictwo (woda i materiały sypkie).

FAQ

Co to jest złącze PERROT?

arrow-up

Złącze PERROT jest złączem dźwigniowym o kulistym kształcie, który umożliwia łączenie pod kątem. Służy do przesyłu wody oraz innych płynów, a także materiałów sypkich. Wyróżnia się dużą wytrzymałością oraz odpornością na zanieczyszczenia.

Jak dobrać rozmiar złącza PERROT?

arrow-up

Rozmiar złącza PERROT najłatwiej dobierzesz na podstawie średnicy rury, do której jest dostosowane. Parametr ten producent podaje w milimetrach. W ofercie znajdziesz następujące rozmiary: 50, 70 89, 108, 133, 159, 216.

Czy złącze PERROT nadaje się do transportu żywności?

arrow-up

Tak, złącze PERROT nadaje się do transportu żywności — jednak jedynie wtedy, gdy powstało ze stali nierdzewnej. W tym wydaniu posłuży również do przesyłu innych substancji, przy których obowiązują restrykcyjne normy. Pamiętaj, tylko aby dobrać odpowiednią uszczelkę do danego medium.
