Armatura gwintowana

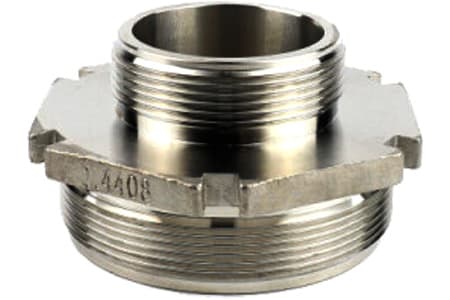

NYPEL GWINTOWANY REDUKCYJNY NIERDZEWNY TW - SS 316
Materiał
Gwint
MATERIAŁ: AISI 316 | GWINT: ZEWNĘTRZNY-REDUKCYJNY BSP | NORMA: DIN ISO 228

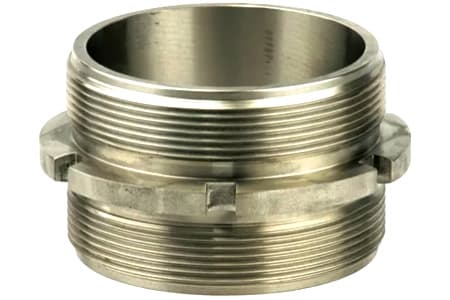

NYPEL GWINTOWANY NIERDZEWNY TW - SS 316
Materiał
Gwint
MATERIAŁ: AISI 316 | GWINT: ZEWNĘTRZNY BSP | NORMA: DIN ISO 228
MUFA REDUKCYJNA TW - GW/GW - MOSIĄDZ
Materiał
Gwint
MATERIAŁ: MOSIĄDZ | GWINT: WEWNĘTRZNY-REDUKCYJNY BSP | NORMA: DIN ISO 228

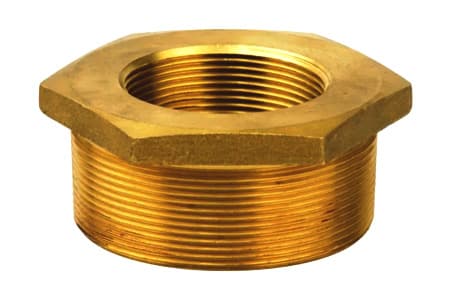

ZŁĄCZE REDUKCYJNE TW - GWINT WEWNĘTRZNY NA GWINT ZEWNĘTRZNY - MOSIĄDZ
Materiał
Gwint
MATERIAŁ: MOSIĄDZ | GWINT REDUKCYJNY: WEWNĘTRZNY x ZEWNĘTRZNY BSP | NORMA: DIN ISO 228

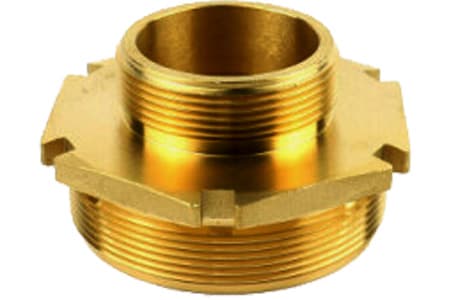

NYPEL GWINTOWANY REDUKCYJNY MOSIĘŻNY TW - MOSIĄDZ
Materiał
Gwint
MATERIAŁ: MOSIĄDZ | GWINT: ZEWNĘTRZNY-REDUKCYJNY BSP | NORMA: DIN ISO 228

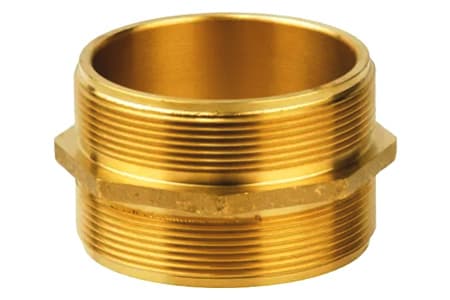

NYPEL GWINTOWANY MOSIĘŻNY TW
Materiał
Gwint
MATERIAŁ: MOSIĄDZ | GWINT: ZEWNĘTRZNY BSP | NORMA: DIN ISO 228

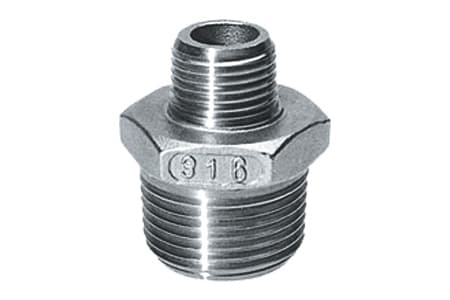

NYPEL REDUKCYJNY NIERDZEWNY BSPT - SS 316
Materiał
Gwint
MATERIAŁ: AISI 316 | GWINT: ZEWNĘTRZNY BSPT

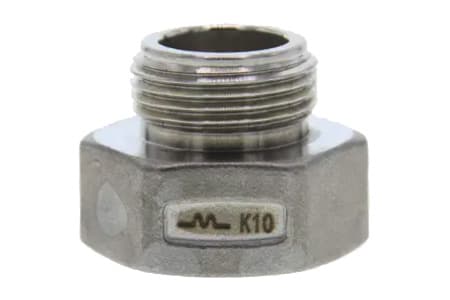

ZŁĄCZKA REDUKCYJNA TW - GWINT WEWNĘTRZNY NA GWINT ZEWNĘTRZNY - SS 316
Materiał
Uszczelka
Gwint
MATERIAŁ: AISI 316 | GWINTY: WEWNĘTRZNY/ZEWNĘTRZNY BSP | USCZELKA: PTFE
MUFA NIERDZEWNA SZEŚCIOKĄTNA GWINTOWANA PTFE - SS 316
Materiał
Gwint
Uszczelka
MATERIAŁ: AISI 316 | GWINT: WEWNĘTRZNY BSP | USZCZELKA: PTFE | NORMA: DIN ISO 228

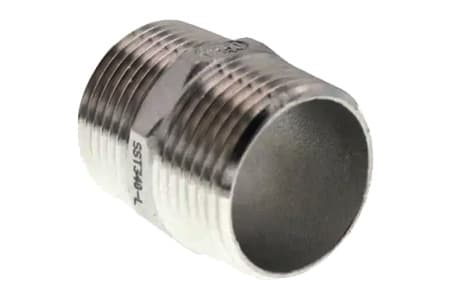

NYPEL GWINTOWANY NIERDZEWNY - SS 316
Materiał
Gwint
MATERIAŁ: AISI 316 | GWINT: ZEWNĘTRZNY BSP
Armatura gwintowana
Jakie są elementy armatury gwintowanej?
Armatura gwintowana dzieli się na wiele różnych elementów np.:
- mufy,
- nyple,
- śrubunki,
- korki,
- redukcje,
- kolanka,
- rozgałęźniki.
Poniżej znajdziesz krótki opis każdego z nich.

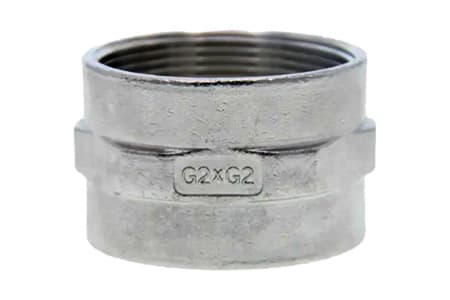

Czym są mufy?
Mufy to rodzaj krótkich rur, które służą do łączenia segmentów rurociągów. Posiadają gwint wewnętrzny na obu końcach, co umożliwia połączenie dwóch elementów instalacji wyposażonych w gwint zewnętrzny.
Mufy są powszechnie stosowane w instalacjach wodnych, gazowych i w systemach ogrzewania.
Czym są nyple?
Nyple to rodzaj krótkich rur z gwintami zewnętrznymi na obu końcach. Są używane do łączenia dwóch elementów instalacji zakończonych gwintem wewnętrznym.
Nyple znajdują zastosowanie w różnych instalacjach, gdzie wymagane jest stabilne i szczelne połączenie.
Czym są śrubunki?
Śrubunek to rodzaj kształtki rurowej gwintowanej, która służy do łączenia rur w instalacjach. Typowy śrubunek składa się z 3 części:
- lewej — ze strony zewnętrznej zwykle ma gwint zewnętrzny (w pewnych odmianach wewnętrzny), a ze strony wewnętrznej zaczep (kołnierz) i wypukłe pół-denko;
- środkowej — jest to nakrętka z gwintem wewnętrznym, która z jednej strony ma zredukowaną średnicę tworzącą specjalną obejmę (tzw. nakrętka kapturowa), pasującą do zewnętrznego zaczepu (kołnierza) poprzedniej części śrubunku;
- prawej — ze strony wewnętrznej ma specjalnie wyprofilowane wklęsłe pół-denko pasujące swym kształtem do pół-denka części lewej i gwint zewnętrzny (pasujący do gwintu wewnętrznego nakrętki), a ze strony zewnętrznej posiada gwint wewnętrzny pasujący do średnicy mocowanej rury.
Czym są korki?
Korki to części instalacji, które służą do zamykania końców rur lub instalacji. Zazwyczaj mają one gwint zewnętrzny, który pasuje do zakończenia rurociągu z gwintem wewnętrznym. Korki są wykorzystywane do tymczasowego lub stałego zamykania przepływu w rurach.
Czym są redukcje?
Redukcje to elementy instalacji służące do łączenia rur o różnych średnicach. Mogą mieć różne rodzaje gwintów, w zależności od potrzeb i specyfikacji systemu.
Tego typu kształtki są kluczowe w instalacjach, gdzie wymagane jest dopasowanie rur o różnych rozmiarach.
Czym są kolanka?
Kolanka to części instalacji, które pozwalają na zmianę kierunku przepływu w instalacji. Zwykle mają kąt 90 lub 45 stopni i są wyposażone w gwint wewnętrzny lub zewnętrzny.
Kolanka są niezbędne w systemach rurociągowych, gdzie zachodzi potrzeba utworzenia zakrętu lub zmiany kierunku rur.
Czym są rozgałęźniki?
Rozgałęźniki to elementy umożliwiające podział przepływu na kilka różnych kierunków. Posiadają jedno wejście i kilka wyjść, często z różnymi rodzajami gwintów. Są stosowane w systemach instalacji, gdzie konieczne jest rozdzielenie przepływu na kilka niezależnych sekcji.
Najpopularniejszymi rozgałęźnikami są trójniki i czwórniki.
Na co zwracać uwagę przy wyborze armatury gwintowanej?
Przy wyborze armatury gwintowanej należy zwracać uwagę na następujące czynniki:
- Rozmiar gwintu — Upewnij się, że rozmiar gwintu pasuje do pozostałych części instalacji. Zwróć szczególną uwagę na średnicę i skok gwintu.
- Rodzaj gwintu — Zależnie od miejsca zastosowania wybierz odpowiedni rodzaj gwintu. Chodzi zarówno o jego standard (np. BSP, NPT), jak i stronę (wewnętrzny/zewnętrzny) oraz kierunek (prawoskrętny lub lewoskrętny);
- Materiał produkcji — Wybór materiału zależy od warunków, w jakich armatura będzie eksploatowana. Stal, mosiądz czy tworzywa sztuczne mają różne właściwości i zastosowania.
- Ciśnienie robocze — Upewnij się, że armatura jest przystosowana do ciśnienia panującego w systemie. ● Temperatura pracy — Niektóre materiały lepiej sprawdzają się w wysokich temperaturach, inne w niskich.
- Zastosowanie — Różne typy armatury są przystosowane do określonych zastosowań. Na przykład w środowiskach agresywnych chemicznie lub w instalacjach wodnych ważna jest odporność na korozję.
- Certyfikaty i normy — Szukaj produktów zgodnych z obowiązującymi normami i certyfikatami, które zapewniają bezpieczeństwo i wysoką jakość. Jest to szczególnie ważne w wymagających zastosowaniach.
- Łatwość montażu i demontażu — W przypadku systemów wymagających częstych zmian czy konserwacji, ważne jest, aby armatura była łatwa w montażu i demontażu.
FAQ
Co to jest armatura gwintowana?
Armatura gwintowana to rodzaj kształtek stosowanych w systemach rurociągowych, które umożliwiają łączenie elementów instalacji za pomocą gwintów. Do armatury gwintowanej zalicza się różne rodzaje muf, nypli, kolanek, korków, redukcji, śrubunków i rozgałęźników. Służą one do łączenia rur, zmiany kierunku przepływu, redukowania średnicy, a także do zamykania końców rur. Armatura gwintowana znajduje zastosowanie w wielu instalacjach, takich jak systemy wodne, gazowe czy olejowe.
Jaka jest różnica między armaturą gwintowaną i spawaną?
Główna różnica między armaturą gwintowaną i spawaną jest widoczna w sposobie montażu - armatura gwintowana jest przykręcana, a armatura spawania jest spawana specjalnymi narzędziami. Armatura gwintowana z zasady cechuje się mniejszą odpornością na wysokie ciśnienia, ale za to sprawdza się w systemach, które wymagają częstego demontażu i konserwacji. Natomiast armatura spawana zapewnia trwalsze i bardziej szczelne połączenia, dzięki czemu nadaje się do wysokich ciśnień i ekstremalnych temperatur, ale jest trudniejsza w montażu i demontażu.
Ile jest rodzajów gwintów?
Jest wiele rodzajów gwintów, które dzielą się na kilka kategorii. Najpopularniejszymi z nich są gwinty metryczne, calowe (np. BSP lub NPT) i specjalne (do specyficznych zastosowań). Jednak liczba odmian gwintów jest na tyle duża i zależna od specyfikacji, przeznaczenia oraz standardów branżowych, że trudno tutaj wymienić wszystkie. Dlatego przy wyborze armatury gwintowanej warto zwracać uwagę na typ gwintu. Powinien być zgodny z resztą systemu.
