Węże teflonowe
WĄŻ MULTI-CHEM PTFE OHM SD ATEX-FDA
Ciśnienie Robocze [bar]
Ciśnienie Rozrywające [bar]
Warstwa Wew.
Antystatyczny
Wąż ssawno-tłoczny | Wzmocnienie: dwie wkładki tekstylne, spirala z drutu | Warstwa wewnętrzna: PTFE | Warstwa zewnętrzna: EPDM | Ciśnienie Robocze: 16 BAR | Temp. Pracy: -40 do +150 °C
WĄŻ TEFLONOWY PTFE FDA BIAŁY - GŁADKI
Materiał
Spożywczy
Konstrukcja
Wąż tłoczny | Budowa: gładki wewnątrz i na zewnątrz | Warstwa wewnętrzna: PTFE Biały | Warstwa zewnętrzna: PTFE Biały | Ciśnienie Robocze: 10-45 BAR | Temp. Pracy: -190 do +260 °C
WĄŻ PTFE W OPLOCIE STALOWYM SS 304 R14 CHEMI - GŁADKI
Materiał
Konstrukcja
Oplot
Wąż PTFE Gładki | Budowa: Oplot Stalowy SS 304| Normy: SAE J517 - 100R14 | Warstwa zewnętrzna: SS 304 | Zakucie na wymiar | Temp. Pracy: -54 do +260 °C

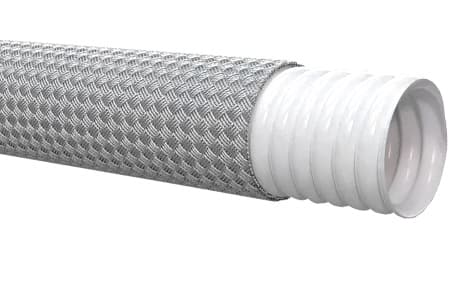

WĄŻ PTFE W OPLOCIE STALOWYM SS 304 POLAR L FOOD - KARBOWANY
Materiał
Konstrukcja
Oplot
Wąż PTFE Karbowany | Budowa: Oplot Stalowy SS 304| Normy: FDA 21 CFR 177.1550, EC 1935/2004 | Warstwa zewnętrzna: SS 304 | Zakucie na wymiar | Temp. Pracy: -54 do +260 °C
Węże teflonowe - Węże PTFE
Jakimi właściwościami cechuje się wąż teflonowy?
Główne właściwości węża teflonowego to jego wysoka odporność na chemikalia oraz szeroki zakres temperatur pracy. Wąż teflonowy ma kilka istotnych właściwości, które sprawiają, że jest wyjątkowo uniwersalnym i atrakcyjnym dla przemysłu przewodem technicznym. Poniżej wymieniamy każdą z nich:
- bardzo wysoka odporność chemiczna - wytrzymuje kontakt ze stężonymi (bardzo agresywnymi) kwasami i zasadami, a także wszystkimi znanymi rozpuszczalnikami bez utraty swoich właściwości;
- szeroki zakres dopuszczalnych temperatur pracy - węże PTFE nadają się do użytku w temperaturach od -70 do 260 stopni Celsjusza (jednak od 130 stopni Celsjusza następuje stopniowy spadek właściwości ciśnieniowych oraz mechanicznych);
- odporność na starzenie i warunki atmosferyczne - jako że teflon nie chłonie wody, a ponadto pozostaje niewrażliwy na ozon, tlen i promieniowanie UV, węże PTFE nadają się do pracy w różnych warunkach, nawet kilkadziesiąt lat regularnych zmian atmosferycznych nie zmieni właściwości tego materiału;
- niski współczynnik tarcia i energii powierzchniowej - cecha ta sprawia, że substancje nie przylegają do ścianek węży, dzięki czemu te ostatnie posiadają właściwości samoczyszczące i gwarantują wysoki stopień higieny;
- wysoka oporność elektryczna - jest to właściwość, która może być niebezpieczna podczas transportu substancji będącej złym przewodnikiem (wtedy stosuje się antystatyczną mieszankę PTFE z dodatkiem grafitu);
- właściwości samogasnące - wąż PTFE sam gaśnie po odcięciu źródła ognia i nie rozprzestrzenia pożaru;
- umiarkowana odporność na ścieranie - dzięki temu możliwy jest transport substancji umiarkowanie trących.
Czy węże PTFE w oplocie stalowym mogą być antystatyczne?
Tak, cecha antystatyczna jest osiągana poprzez włączenie materiałów przewodzących do PTFE lub poprzez użycie specjalnie zaprojektowanego oplotu syntetycznego. Pomaga to rozproszyć ładunki statyczne, zmniejszając ryzyko iskrzenia. Jeśli warstwa wewnętrzna PTFE jest w kolorze czarnym, świadczy to, że mamy do czynienia z wersją antystatyczną. Służy to łatwej identyfikacji.
Jak są zbudowane węże teflonowe?
Węże teflonowe (PTFE) są zbudowane na różne sposoby, w zależności od rodzaju i przeznaczenia przewodu. Wyróżniamy cztery podstawowe odmiany:
- węże teflonowe karbowane i gładkościenne bez oplotu (niewzmocnione) - służą do pracy w niskich ciśnieniach, ponadto (jako że posiadają półprzezroczystą ściankę) umożliwiają wizualną kontrolę przepływu medium;
- gładkościenne węże teflonowe w oplocie (najczęściej ze stali nierdzewnej) - posiadają jedną lub dwie warstwy wzmocnienia i nadają się do pracy z praktycznie wszystkimi mediami w każdej gałęzi przemysłu, co wynika z faktu, że łączą w sobie uniwersalność teflonu z wytrzymałością na ciśnienie robocze do nawet 400 bar;
- karbowane węże teflonowe w oplocie (ze stali nierdzewnej lub innych materiałów) - podobne do odmiany gładkościennej ze wzmocnieniem, jedyna różnica polega na tym, że są mniej wytrzymałe na ciśnienie, ale za to bardziej elastyczne;
- węże trójwarstwowe (gładka wewnętrzna warstwa PTFE, wzmocnienie z oplotu tekstylnego i/lub spirali stalowej, gumowa warstwa zewnętrzna) - wszystkie warstwy przewodu tego typu zostały trwale połączone z wewnętrzną wykładziną teflonową, dlatego produkt najbardziej przypomina standardowy wąż, ale znajduje zastosowanie głównie w przemyśle chemicznym.
Jakie są rodzaje konstrukcji węża teflonowego?
Są dwa główne rodzaje konstrukcji węży teflonowych - węże teflonowe gładkie wewnątrz oraz węże teflonowe karbowane wewnątrz
Węże teflonowe gładkie charakteryzują się gładką wewnętrzną powierzchnia, co minimalizuje tarcie i maksymalizuje przepływ. Idealne do zastosowań, gdzie czysty transport płynów jest kluczowy. Węże teflonowe gładkie są stosowane w przetwórstwie chemicznym, produkcji farmaceutycznej, żywności i napojów oraz transporcie płynów o wysokiej czystości. Wąż teflonowy karbowany ma serię żebrowań lub fałdów na wewnętrznej powierzchni. Zwiększa to elastyczność i pozwala na łatwiejsze zginanie węża teflonowego, co czyni go odpowiednim do ciasnych przestrzeni i zastosowań z częstym ruchem. Węże teflonowe karbowane znajdują zastosowanie w miejscach wymagających elastyczności, ciasnych przestrzeni, ruchu i odporności na wibracje.
Jakie są wersje materiałowe węży teflonowych?
Wśród najpopularniejszych wersji materiałowych węży teflonowych wyróżniamy:
- Teflon FEP,
- Teflon PFA/MFA,
- Tefzel (ETFE),
- Halar (ECTFE).
Węże PTFE mogą być produkowane z kopolimerów teflonu. Dzięki temu węże uzyskują nieco inne właściwości (np. lepszą wytrzymałość mechaniczną czy większą odporność na temperatury).
Czym jest materiał PTFE i stalowy oplot w wężu elastycznym?:
PTFE (politetrafluoroetylen): rdzeń węża wykonany z PTFE zapewnia wyjątkową odporność chemiczną, wysoką temperaturę pracy (do +260 °C / +500 °F) i niskie tarcie.
Oplot ze stali nierdzewnej: Zewnętrzna warstwa ze stali nierdzewnej (np. AISI 304 lub 316) zapewnia wytrzymałość, odporność na ścieranie i ciśnienie.
Czym charakteryzują się węże PTFE w oplocie ze stali nierdzewnej z gładką ścianką?
Węże PTFE w oplocie ze stali nierdzewnej z gładką ścianką
posiadają gładką
wewnętrzną powierzchnię, co minimalizuje opór przepływu i zmniejsza ryzyko
gromadzenia się zanieczyszczeń. Takie węże są Idealne do zastosowań
wymagających wysokiej czystości i minimalizacji oporu
przepływu. Są często wykorzystywane w przemyśle
farmaceutycznym, spożywczym i chemicznym.
Czym charakteryzują się węże PTFE w oplocie ze stali nierdzewnej z karbowaną ścianką wewnętrzną?
Węże PTFE w oplocie ze stali nierdzewnej z karbowaną ścianką wewnętrzną charakteryzują się elastycznością i giętkością, co pozwala na łatwe dopasowanie w ciasnych instalacjach. Węże zapewniają większą swobodę ruchu, co jest istotne w przypadku dynamicznych systemów. Są idealne do zastosowań, gdzie wymagana jest większa elastyczność i wytrzymałość mechaniczna. Węże PTFE w oplocie ze stali nierdzewnej z karbowaną ścianką wewnętrzną są często stosowane w przemyśle motoryzacyjnym, lotniczym i w systemach hydraulicznych.
Czym charakteryzuje się oplot nierdzewny w wężach PTFE?
Oplot nierdzewny w wężach PTFE zwiększa wytrzymałość i odporność na ciśnienie oraz chroni wąż teflonowy przed uszkodzeniami mechanicznymi. Oplot nierdzewny zapewnia dodatkową ochronę przed korozją.
Gdzie stosuje się węże PTFE w oplocie stalowym?
Węże PTFE w oplocie stalowym stosuje się w przemyśle
chemicznym do transportu agresywnych chemikaliów i rozpuszczalników. Węże teflonowe są także stosowane w przemyśle farmaceutycznym przy produkcji i transporcie leków i farmaceutyków. Poza tym węże teflonowe są używane w przemyśle spożywczym przy transporcie żywności i napojów oraz w systemach paliwowych i hydraulicznych w motoryzacji i lotnictwie.
Na co zwrócić uwagę przy wyborze węża PTFE w oplocie ze stali nierdzewnej?
Przy wyborze węża PTFE w oplocie ze stali nierdzewnej należy wziąć pod uwagę następujące czynniki:
- Rodzaj transportowanej substancji: odporność chemiczna węża.
- Temperatura pracy: zakres temperatur roboczych.
- Ciśnienie robocze: wytrzymałość na ciśnienie.
- Potrzeba elastyczności: wymagana elastyczność i ruchomość. Antystatyka: czy wąż ma cechować się antystatycznością.
- Certyfikaty i dopuszczenia: czy wąż ma spełniać rygorystyczne normy stosowane w branży spożywczej lub farmaceutycznej.
- Zakucie węża: w jakie złącza wąż ma być zakuty, np. TriClamp, DIN 11851, Kołnierz EN 1092, CAMLOCK, lub śrubunek, gwint zewnętrzny.
Jakie są parametry węży PTFE w oplocie ze stali nierdzewnej?
Kluczowe parametry węży PTFE w oplocie ze stali nierdzewnej to:
- Średnica wewnętrzna (ID): Określa przepustowość węża. Zazwyczaj mierzona w milimetrach (mm) lub calach (in).
- Średnica zewnętrzna (OD): Całkowita średnica węża, w tym oplot. Również mierzona w mm lub in.
- Ciśnienie robocze: Maksymalne ciśnienie, które wąż może wytrzymać podczas pracy. Zazwyczaj mierzona w barach lub psi.
- Zakres temperatur: Zakres temperatur, w którym wąż może bezpiecznie pracować. Zazwyczaj podawany w °C lub °F.
- Ciśnienie rozrywające: Ciśnienie, przy którym wąż ulegnie uszkodzeniu. Jest znacznie wyższe niż ciśnienie robocze.
- Elastyczność: Odnosi się do zdolności węża do zginania i gięcia bez uszkodzenia. Węże karbowane są generalnie bardziej elastyczne niż węże gładkie.
- Długość węża: Dostępne są różne długości, aby dopasować je do konkretnego zastosowania. Należy wskazać, czy długość węża jest mierzona ze złączami czy bez.
- Złączki końcowe: Służą do połączenia węża z innymi elementami. Należy wskazać, jak oba końce węża mają być zakończone, np. w złącza kołnierzowe, złącza CAMLOCK, czy złącza higieniczne TriClamp lub DIN 11851.
Kiedy wąż PTFE w oplocie stalowym jest lepszym wyborem od węża gumowego?:
Wąż PTFE w oplocie ze stali nierdzewnej jest często lepszym wyborem jeśli Twoje zastosowanie obejmuje agresywne chemikalia, ekstremalne temperatury lub wymaga wysokiej wytrzymałości. Jednak do bardziej ogólnych zastosowań, gdzie elastyczność i koszt są bardziej krytyczne, gumowe węże przemysłowe mogą być wystarczające. Wybór między wężami PTFE w oplocie ze stali nierdzewnej a gumowym wężem przemysłowym często zależy od konkretnego zastosowania i warunków, w których wąż będzie używany.
Czy węże PTFE oferują lepszą odporność chemiczną od węży gumowych?
Tak, węże PTFE oferują lepszą odporność chemiczną od węży gumowych. Węże PTFE słyną z wyjątkowej odporności chemicznej, dzięki czemu są idealne do transportu agresywnych chemikaliów, kwasów i rozpuszczalników.
Węże gumowe, z drugiej strony, mogą ulegać degradacji lub rozkładowi w kontakcie z niektórymi substancjami chemicznymi, zwłaszcza w długotrwałym procesie.
Czy węże PTFE oferują większy zakres temperatur pracy od węży gumowych?
Tak, węże PTFE oferują większy zakres temperatur pracy od węży gumowych. Węże PTFE mogą pracować w ekstremalnych temperaturach, zwykle do +260°C (500°F), bez utraty swoich właściwości. Węże gumowe zazwyczaj mają niższą granicę temperaturową i mogą stać się miękkie lub tracić kształt pod wpływem wysokiej temperatury.
Czy węże PTFE oferują większe ciśnienie robocze od węży gumowych?
Tak, węże PTFE oferują większe ciśnienie robocze od węży gumowych. Węże PTFE zazwyczaj mają wyższe ciśnienie robocze, co czyni je odpowiednimi do zastosowań wysokociśnieniowych. Węże gumowe mogą nie wytrzymać tego samego poziomu ciśnienia, w zależności od ich konstrukcji.
Czy węże PTFE oferują lepsze właściwości nieprzywierające od węży gumowych?
Tak, węże PTFE oferują lepsze właściwości nieprzywierające od węży gumowych. Właściwości antyprzywierające teflonu ułatwiają sterylizację i zmniejszają ryzyko gromadzenia się pozostałości, co jest kluczowe w zastosowaniach wymagających wysokiej czystości (układy aseptyczne w branżach farmaceutycznej oraz spożywczej). Węże gumowe mogą zatrzymywać pozostałości i mogą wymagać częstszego czyszczenia.
Czy węże PTFE są bardziej wytrzymałe od węży gumowych?
Tak, węże PTFE są często bardziej wytrzymałe od węży gumowych. Węże PTFE są bardziej trwałe i odporne na zużycie, co może prowadzić do dłuższego okresu eksploatacji. Węże gumowe mogą szybciej się zużywać, zwłaszcza w środowiskach ściernych i wysoce chemicznych.
Czy węże PTFE są bardziej elastyczne od węży gumowych?
Nie, zwykle węże PTFE nie są bardziej elastyczne od węży gumowych. Węże PTFE mogą być mniej elastyczne niż węże gumowe w niektórych konfiguracjach. Węże gumowe są często bardziej elastyczne i łatwiejsze do manewrowania w ciasnych przestrzeniach.
W jakie złącza można zakuć wąż PTFE w oplocie stalowym?:
Wąż PTFE w oplocie ze stali nierdzewnej może być zakuty w różne typy złączy takie jak złącza higieniczne, złącza CAMLOCK, złącza Hy-Lock czy złącza kołnierzowe.
Złącza higieniczne do węży teflonowych
Główne rodzaje złączy higienicznych do węży teflonowych to:
- Złącza TriClamp: Idealne do zastosowań w przemyśle spożywczym i farmaceutycznym, gdzie higiena jest kluczowa.
- Złącza SMS: Często stosowane w przetwórstwie mleka i żywności.
- Złącza DIN 11851: Używane w sektorze spożywczym i napojów.
- Złącza RJT: Kolejna opcja dla aplikacji związanych z żywnością i napojami.
- Złącza IDF: Stosowane w różnych zastosowaniach sanitarnych.
Złącza CAMLOCK do węży teflonowych
Popularne złącza CAMLOCK wykonane ze stali nierdzewnej AISI 316 (SS 316):
Zapewniają łatwe w obsłudze i szczelne połączenie w instalacjach, które wymagają regularnego wypinania z instalacji
Złącza Hy-Lok do węży teflonowych
Złącza Hy-Lok do węży teflonowych oferują szeroką gamę końcówek i złączek węża zaprojektowanych do zastosowań wysokowydajnych.
Złącza kołnierzowe do węży teflonowych
Złącza kołnierzowe do węży teflonowych np. z normą EN 1092 są używane w aplikacjach wysokociśnieniowych, zapewniające solidne połączenie.
Te złącza są zaprojektowane tak, aby współpracować z wężami PTFE, co zapewnia, że mogą one wytrzymać wysokie ciśnienia i agresywne chemikalia, zachowując integralność i bezpieczeństwo.
Złącza gwintowane do węży teflonowych
Złącza gwintowane do węży teflonowych umożliwiają łatwy montaż i demontaż w różnych konfiguracjach, dzięki czemu jest możliwe dostosowanie się do innych typów instalacji i tworzenia redukcji.
Złącze pokryte teflonem
Złącze pokryte teflonem to złącza z wylewką teflonową do węży PTFE w oplocie ze stali nierdzewnej. Są to kluczowe elementy w instalacjach przemysłu petrochemicznego i farmaceutycznego, które zapewniają niezawodne połączenia w najtrudniejszych warunkach.
Jakie są zalety złączy pokrytych teflonem PTFE?
Główne zalety złączy pokrytych teflonem to:
- Odporność na wysokie temperatury: Złącza te mogą pracować w temperaturach do +280°C, co czyni je idealnymi do zastosowań w przemyśle chemicznym i farmaceutycznym.
- Wysoka elastyczność: Dzięki konstrukcji z wylewką teflonową, złącza te są elastyczne i łatwe do montażu w trudnych warunkach.
- Niskie tarcie: Gładka powierzchnia teflonu minimalizuje opór przepływu, co jest korzystne w systemach wymagających dużej wydajności.
Gdzie stosuje się złącza pokryte teflonem PTFE?
Złącza pokryte teflonem stosuje się w przemyśle chemicznym do transportu agresywnych substancji chemicznych oraz w przemyśle farmaceutycznym gdzie są używane w systemach, gdzie wymagana jest wysoka czystość. Poza tym złącza pokryte teflonem są używane w przemyśle spożywczym do transportu żywności i napojów, gdzie niezbędna jest zgodność z normami sanitarnymi.
Jakie złącza można pokryć teflonem PTFE wewnątrz?:
Teflonem można pokryć min. takie złącza jak złącza kołnierzowe, złącza CAMLOCK, złącza higieniczne takie jak TriClamp, oraz niektóre złącza przeładunkowe Tank Wagon. Złącza z wylewką teflonową do węży PTFE w oplocie ze stali nierdzewnej, to doskonały wybór dla aplikacji wymagających wysokiej odporności chemicznej i termicznej. Ich elastyczność i łatwość montażu sprawiają, że są one niezwykle wszechstronne w różnych branżach.
FAQ
Jak dobrać odpowiednie węże przemysłowe PTFE?
Gdy wybierasz węże przemysłowe PTFE, zwracaj uwagę przede wszystkim na ciśnienie robocze, które wynika z konstrukcji przewodu. Dla przykładu: wąż teflonowy w oplocie stalowym będzie pod tym względem znacznie bardziej wytrzymały, niż wąż teflonowy bez oplotu.
Czy węże PTFE nadają się do transportu substancji spożywczych i farmaceutycznych?
Tak, węże PTFE nadają się do transportu substancji spożywczych i farmaceutycznych, ponieważ są obojętne fizjologicznie i posiadają właściwości samoczyszczące. Spełniają wszelkie wymogi niezbędne do pracy w przemyśle, w którym higieniczność gra dużą rolę.
Jakie końcówki do węży teflonowych?
Do węży teflonowych zazwyczaj stosujemy specjalne końcówki, które powstały właśnie z myślą o tym rodzaju przewodów. Jednak w przypadku niektórych odmian węży sprawdzą się także końcówki hydrauliczne, a nawet niektóre standardowe (przemysłowe).
