Złącza Tri-clamp

Złącza Tri Clamp to złącza nierdzewne higieniczne. Gwarantują niezakłócony przepływ mediów i szczególnie wysoką sterylność, dlatego znajduje zastosowanie w wielu wymagających sektorach przemysłu, takich jak np. branża farmaceutyczna, kosmetyczna, chemiczna, biotechnologiczna czy spożywcza. Złącza powstają wedle różnych norm, ale w większości przypadków ich podstawowe wymiary pozostają takie same.

Pod względem budowy produkty te wyróżniają się spośród konkurencji, ponieważ są złączami symetrycznymi kołnierzowymi. Złącza Tri Clamp składają się z czterech części: dwóch kołnierzy, uszczelki oraz obejmy, która spina wszystko w całość. Ponadto cechują się też wyższą jakością wykończenia powierzchni, co sprawia, że jest ona o wiele mniej porowata.

czytaj...

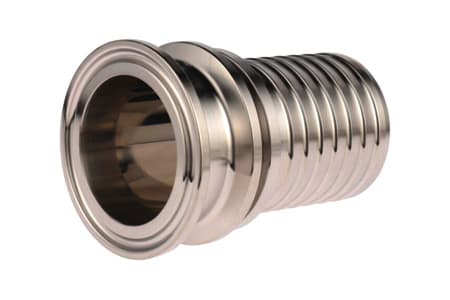

ZLACZE SPOZYWCZE TRI CLAMP Z KONCOWKA DO WEZA ZE STALI NIERDZEWNEJ INPART24

ZŁĄCZE SPOŻYWCZE TRI CLAMP Z KOŃCÓWKĄ DO WĘŻA - SS 316

Materiał

SS

Norma

DIN 32675

MATERIAŁ: AISI 316 | NORMA: DIN 32675 | KRÓCIEC POD OBEJMY SKORUPOWE

Dostępny

od 62.10zł
brutto

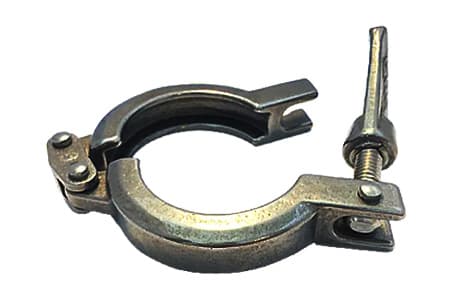

OBAJMA DO ZLACZY SPOZYWCZYCH TRI CLAMP TRI CLOVER ZE STALI NIERDZEWNEJ SS 304 INPART24

OBEJMA DO ZŁĄCZA SPOŻYWCZEGO TRI CLAMP - SS 304

Materiał

SS

Norm

DIN, ISO

MATERIAŁ: AISI 304 | PASUJE DO ZŁĄCZY WG. NORM: DIN/ISO/INCH

Dostępny

od 128.89zł
brutto

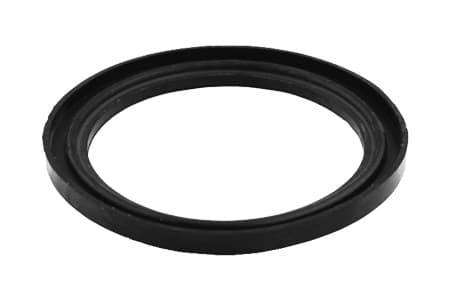

USZCZELKA DIN EPDM DO ZLACZY TRI CLAMP TRI CLOVER INPART24

USZCZELKA DO ZŁĄCZA SPOŻYWCZEGO TRI CLAMP - DIN EPDM

Materiał

EPDM

Norma

DIN

MATERIAŁ: EPDM | NORMA: DIN | TEMPERATURA PRACY: -40°C DO +140°C

Dostępny

od 24.00zł
brutto

USZCZELKA ISO EPDM DO ZLACZY HIGIENICZNYCH TRI CLAMP TRI CLOVER INPART24

USZCZELKA DO ZŁĄCZA SPOŻYWCZEGO TRI CLAMP - ISO EPDM

Materiał

EPDM

Norma

ISO

MATERIAŁ: EPDM | NORMA: ISO | TEMPERATURA PRACY: -40°C DO +140°C

Dostępny

od 50.79zł
brutto

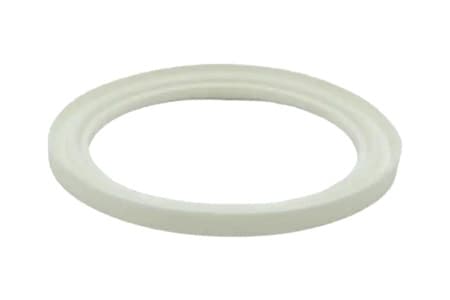

USZCZELKA SILIKONOWA DO ZLACZY HIGIENICZNYCH DIN TRI CLAMP TRI CLOVER INPAR2T4

USZCZELKA ZŁĄCZA SPOŻYWCZEGO TRI CLAMP - DIN SILIKON

Materiał

silikon

Norma

DIN

MATERIAŁ: SILIKON | NORMA: DIN | TEMPERATURA PRACY: -20°C DO +100°C

Dostępny

od 25.09zł
brutto

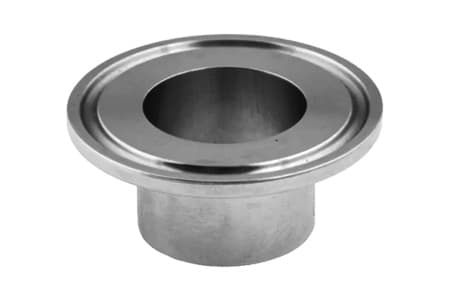

ZLACZE HIGIENICZNE TRI CLAMP TRI CLOVER Z KONCOWKA DO WSPAWANIA DIN STAL NIERDZEWNA AISI 316 INPART24

ZŁĄCZE SPOŻYCZE TRI CLAMP Z KOŃCÓWKĄ DO WSPAWANIA DIN - SS 316

Materiał

SS

Norma

DIN

MATERIAŁ: AISI 316 | NORMA: DIN | KRÓCIEC DO WSPAWANIA

Dostępny

od 41.18zł
brutto

ZLACZE HIGIENICZNE ISO TRI CLAMP TRI CLOVER Z KONCOWKA DO WSPAWANIA STAL NIERDZEWNA AISI 316 INPART24

ZŁĄCZE SPOŻYWCZE TRI CLAMP Z KOŃCÓWKĄ DO WSPAWANIA ISO - SS 316

Materiał

SS

Norma

ISO

MATERIAŁ: AISI 316 | NORMA: ISO | KRÓCIEC DO WSPAWANIA

Dostępny

od 74.66zł
brutto

Złącza Tri-clamp

Jak zbudowane są złącza Tri Clamp?

Złącza Tri Clamp składają się z czterech elementów:

  • dwóch kołnierzy,
  • uszczelki,
  • obejmy skręcanej.

Pomijając uszczelkę, wszystkie części powstają ze stali nierdzewnej. Dzięki temu złącza cechują się wysoką odpornością na działanie wielu różnych mediów. Ponadto są bardzo wytrzymałe mechanicznie.

Jeśli zaś chodzi o uszczelnienie, do jego produkcji wykorzystuje się kilka materiałów. Bardzo popularna jest guma EPDM, ale na rynku znajdziesz również produkty z NBR, PTFE czy vitonu.

Jakie są rodzaje złączy Tri Clamp?

Poniżej wypisaliśmy rodzaje złączy Tri Clamp pod względem sposobu montażu. Do dyspozycji masz dwie podstawowe wersje produktu:

  • z króćcem do węży (łączonym za pomocą obejmy lub tulei zaciskowej);
  • do wspawania.

Jakie są wymiary i parametry złączy Tri Clamp?

Złącza Tri Clamp są dostępne w wielu wersjach. Jednak, jako że powstają wedle różnych norm (np. ISO 2852, DIN 32676, BS 4825-3, ASME-BPE), tabele wymiarów mogą się od siebie znacznie różnić.

Dlatego weź pod uwagę, że produkt wykonany wedle jednego standardu może nie być kompatybilny z takim, który powstał na bazie innego.

Jeśli zaś chodzi o maksymalne ciśnienie robocze, zależy ono przede wszystkim od rozmiaru złącza. Wedle ogólnej zasady przyjmujemy następujący podział:

  • dla złączy poniżej 2 cali — co najmniej 16 bar;
  • dla złączy powyżej 2 cali — 10 bar.

Pamiętaj jednak, że powinieneś wziąć pod uwagę również maksymalne ciśnienie robocze reszty instalacji, czyli m.in. węży i rur.

Jak połączyć ze sobą złącze Tri Clamp?

Zanim złożysz złącze Tri Clamp w jedną całość, upewnij się, że obie części z kołnierzami do siebie pasują. W tym celu zwróć uwagę na dwie kwestie:

  • średnicę kołnierza (w obu musi być identyczna, inaczej ich nie połączysz);
  • średnicę nominalną (chodzi o średnicę przelotu, która również powinna być identyczna — w przeciwnym razie wewnątrz powstanie rant zatrzymujący medium, co drastycznie obniży higieniczność instalacji).

Gdy już odpowiednio dobierzesz części złącza, przejdź do montażu. Jest on bardzo prosty. Wystarczy, że postąpisz zgodnie z poniższymi krokami:

  1. Umieść uszczelkę pomiędzy kołnierzami;
  2. Dociśnij jeden kołnierz do drugiego.
  3. Nałóż na oba kołnierze obejmę i mocno ją dokręć.

Weź jednak pod uwagę, że w zależności od rodzaju złącza (do wspawania lub z króćcem do węży) trudność montażu będzie inna. Szczególną ostrożność zachowaj przy spawaniu, ponieważ finalny spaw powinien zachować wysoki poziom higieniczności.

Na jego powierzchni nie może być żadnych szczelin lub innych miejsc, w których medium mogłoby się gromadzić.

FAQ

Jak odpowiednio dobrać złącze Tri Clamp?

arrow-up

Przy doborze złącza Tri Clamp zwróć szczególną uwagę na średnicę kołnierza oraz średnicę przelotu. Powinny być identyczne w obu częściach. Jeśli zaś korzystasz ze złączy z króćcem, warto zmierzyć także jego średnicę. Dzięki temu łatwo zidentyfikujesz, z jaką normą masz do czynienia, co ułatwi ci dobór odpowiednich elementów.

Do czego prowadzi nieodpowiedni dobór złączy Tri Clamp?

arrow-up

Gdy źle dobierzesz części złącza Tri Clamp, istnieje ryzyko powstania tzw. martwych stref z powodu różnic w średnicach wewnętrznych. W uskokach będzie gromadziło się medium, co z biegiem czasu doprowadzi do rozwoju bakterii i drobnoustrojów.

Dlaczego warto korzystać ze złączy Tri Clamp?

arrow-up

Ze złączy Tri Clamp warto korzystać dlatego, że zapewniają bardzo wysoki poziom higieniczności przepływu i niskie ryzyko zanieczyszczenia medium. Właśnie z tego powodu znajdują bardzo szerokie zastosowanie w tych sektorach przemysłu, w których warunki sanitarne grają ważną rolę.
