Złącza suchoodcinające

Złącza suchoodcinające to złącza, które minimalizują ryzyko wycieków w instalacjach przemysłowych przy połączeniach elastycznych przewodów przeładunkowych. Złącza suchoodcinające odgrywają kluczową rolę w zapewnianiu bezpieczeństwa i ochronie środowiska. To innowacyjne rozwiązanie techniczne charakteryzuje się wyjątkowym systemem zaworów, które w złączu scalonym pozostają otwarte, umożliwiając swobodny przepływ substancji. Natomiast przy rozłączeniu zawory automatycznie się zamykają, zapobiegając tym samym wyciekowi cennych lub niebezpiecznych płynów.

Unikalność złącz suchoodcinających polega również na ich konstrukcji. W zależności od modelu zamknięcie zaworów może nastąpić automatycznie w momencie rozłączenia lub wymagać interwencji ręcznej. W drugim przypadku nie można rozłączyć złącza bez uprzedniego zamknięcia zaworów, co stanowi dodatkowe zabezpieczenie.

Złącza suchoodcinające są efektywne, oraz spełniają rygorystyczne wymagania współczesnego rynku w zakresie bezpieczeństwa, ochrony środowiska i niezawodności. Ich zastosowanie jest szczególnie istotne podczas przesyłu towarów niebezpiecznych, toksycznych lub kosztownych. Obejmuje to branże takie jak transport drogowy, kolejowy, morski, lotniczy, a także przemysł petrochemiczny, chemiczny i farmaceutyczny.

czytaj...

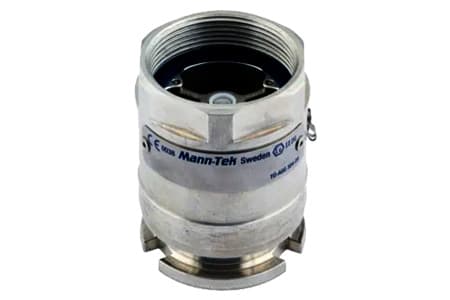

WTYK ADAPTER MANN TEK DDC Z GWINTEM WEWNETRZNYM Z ALUMINIUM INPART24

ZŁĄCZE SUCHOODCINAJĄCE MANN-TEK - WTYK GW - ALUMINUM

Materiał

aluminum

Uszczelnienie

Viton

Norma

STANAG 3756

MATERIAŁ: ALUMINIUM | NORMA: STANAG 3756 | USZCZELNIENIE: VITON

Dostępnydropdown

od 1349.78zł
brutto

WTYK ADAPTER MANN TEK DDC SUCHO ODCINAJACY DDP Z GWINTEM WEWNETRZNYM STAL NIERDZEWNA SS 316 INPART24

ZŁĄCZE SUCHOODCINAJĄCE MANN-TEK - WTYK GW - SS 316

Materiał

SS

Uszczelnienie

Viton

Norma

STANAG 3756

MATERIAŁ: AISI 316 | NORMA: STANAG 3756 | USZCZELNIENIE: VITON

Dostępnydropdown

od 2229.63zł
brutto

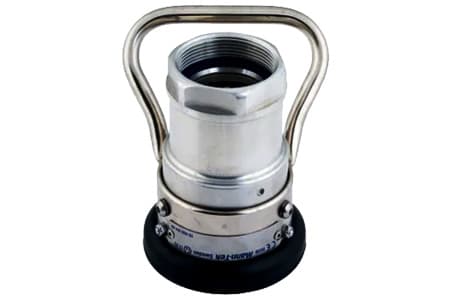

ZLACZE MANN TEK SUCHOODCINAJACE BEZPIECZNEGO ZRYWANIA DDP ZENSKI Z UCHWYTEM STAL NIERDZEWNA INPART24

ZŁĄCZE SUCHOODCINAJĄCE MANN-TEK - GNIAZDO GW - SS 316

Materiał

SS

Uszczelnienie

Viton

Norma

STANAG 3756

MATERIAŁ: AISI 316 | NORMA: STANAG 3756 | USZCZELNIENIE: VITON

Dostępnydropdown

od 6124.70zł
brutto

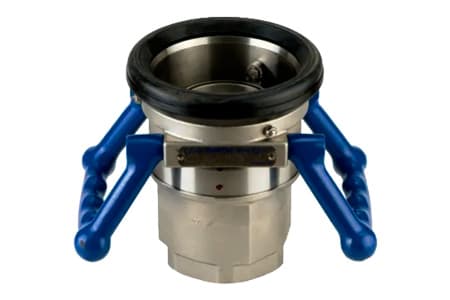

ZLACZE MANN TEK BEZPIECZNEGO ZRYWANIA SUCHOODCINAJACE GNIAZDO Z GWINTEM WEWNETRZNYM ALUMINIUM INPART24

ZŁĄCZE SUCHOODCINAJĄCE MANN-TEK - GNIAZDO GW - ALUMINUM

Materiał

aluminum

Uszczelnienie

Viton

Norma

STANAG 3756

MATERIAŁ: ALUMINIUM | NORMA: STANAG 3756 | USZCZELNIENIE: VITON

Dostępnydropdown

od 3306.10zł
brutto

Złącza suchoodcinające - Złącza przeładunkowe

Jakie są rodzaje złączy suchoodcinających?

Najpopularniejsze rodzaje złączy suchoodcinających to:

  • złącza DDC,
  • złącza DAC,
  • złącza DGC,
  • złącza DCC.

Poniżej opisujemy każde z nich w szczegółach.

Czym są złącza suchoodcinające DDC?

Złącza DDC to złącza, które umożliwiają efektywne i bezpieczne zarządzanie przesyłem różnorodnych substancji. Znajdują zastosowanie tam, gdzie konieczne jest szybkie łączenie lub rozłączanie elementów instalacji bez ryzyka przecieku (nawet pod ciśnieniem). Skrót DDC oznacza Dry Disconnect Couplings.

Jakie jest zastosowanie złączy suchoodcinających DDC?

Złącza DDC są szczególnie stosowane z substancjami agresywnymi, niebezpiecznymi oraz tymi, które mogą niekorzystnie wpływać na środowisko. Oferują one wszechstronne możliwości zastosowania, obejmujące zarówno rozładunek i załadunek (górny i dolny), jak i przesył czy dystrybucję szerokiej gamy produktów, takich jak:

  • chemikalia,
  • produkty ropopochodne,
  • AdBlue®,
  • biopaliwa,
  • substancje farmaceutyczne,
  • farby,
  • produkty spożywcze,
  • niebezpieczne odpady.

Praktyczność złączy DDC znajduje odzwierciedlenie w różnorodności zastosowań — od cystern kolejowych i samochodowych, poprzez ramiona przeładunkowe, aż po kolektory i zbiorniki IBC.

Jakie jest ciśnienie robocze złączy suchoodcinających DDC?

Złącza DDC mogą pracować w zakresie ciśnień od 25 bar do 6 bar, co zależy od materiału korpusu i wielkości złącza. Co więcej, możliwe jest ich łączenie i rozłączanie pod ciśnieniem do 7 bar.

Jaki jest zakres zakres temperatur złączy suchoodcinających DDC?

Złącza suchoodcinające DDC operują skutecznie w zakresie temperatur od -20°C do +80°C. Jednak w zależności od materiału uszczelnień mogą pracować nawet w temperaturach od -50°C do +200°C.

Jakie certyfikaty posiadają złącza suchoodcinające DDC?

Złącza suchoodcinające DDC posiadają certyfikaty:

  • NATO STANAG 3756,
  • TÜV TÜ.AGG.304-99,
  • APRAGAZ File ref. 0302/P5832,
  • ADR,
  • RID,
  • TDT.

Złącza suchoodcinające DDC posiadają szereg certyfikatów, które potwierdzają ich wysoką jakość i bezpieczeństwo użytkowania.

Czym są złącza suchoodcinające DAC?

Złącza suchoodcinające DAC to złącza dedykowane dla branży lotniczej. Złącza DAC są coraz popularniejsze w kontekście bezpieczeństwa i efektywności operacji tankowania samolotów. Są specjalnie zaprojektowane zarówno do zastosowań w lotnictwie cywilnym, jak i wojskowym. Skrót DAC oznacza Dry Aviation Couplings.

Ich charakterystyczną cechą jest wtyk typu bagnetowego o średnicy 2-1/2 cala, który charakteryzuje się kompatybilnością z końcówkami wężowymi, zgodnymi z międzynarodowymi normami, takimi jak ISO 45, MS24484, NATO STANAG 3105, a także British Aerospace 2C14.

Jakie jest zastosowanie złączy suchoodcinających DAC?

Złącza DAC znajdują zastosowanie przede wszystkim w procesach załadunku dolnego autocystern oraz w głównych punktach tankowania w systemach hydrantowych. Ważne jest też podkreślenie, że złącze nie jest przystosowane do tankowania bezpośrednio pod skrzydłem samolotu.

Jakie jest ciśnienie robocze złączy suchoodcinających DAC?

Złącza DAC charakteryzują się zakresem ciśnień na poziomie 10 bar, z współczynnikiem bezpieczeństwa wynoszącym 5:1. Dodatkowo ich ciśnienie próbne określone jest na poziomie 15 bar.

Jaki jest zakres zakres temperatur złączy suchoodcinających DAC?

Złącza DAC mogą pracować w zakresie temperatur sięgającym od -20°C do +80°C. Warto jednak zaznaczyć, że istnieją dodatkowe opcje materiałowe, które pozwalają na rozszerzenie widełek dopuszczalnych temperatur.

Jakie certyfikaty posiadają złącza suchoodcinające DAC?

Złącza suchoodcinające DAC posiadają certyfikaty:

  • certyfikat zgodności z Dyrektywą Ciśnieniową (PED),
  • ATEX,
  • ADR (transport drogowy),
  • ISO 45,
  • MS24484,
  • NATO STANAG 3105,
  • British Aerospace 2014.

Złącza suchoodcinające DAC posiadają szereg certyfikatów, dzięki którym mogą być stosowane w wielu obszarach.

Czym są złącza suchoodcinające DGC?

Złącza DGC to złącza suchoodcinające, które są przeznaczone do przesyłu gazu płynnego. Powstały z myślą o LPG, czyli propanie, butanie i ich mieszaninach.

Dlatego stanowią odpowiedź na rosnące potrzeby rynku w zakresie efektywnego i bezpiecznego przeładunku tych substancji. Skrót DGC oznacza Dry Gas Couplings.

Zaletą złącz DGC jest ich samozamykająca konstrukcja, która znacząco ułatwia procesy podłączania i rozłączania. Jest to szczególnie ważne w przypadku gazów, bowiem minimalizacja ryzyka wycieku stanowi kluczowy aspekt bezpieczeństwa.

Jakie jest zastosowanie złączy suchoodcinających DGC?

Główne zastosowania złączy suchoodcinających DGC obejmują przesył gazu przy załadunku i rozładunku autocystern, cystern kolejowych i statków, a także tankowanie pojazdów. Różnorodność zastosowań podkreśla ich uniwersalność, co jest szczególnie istotne w dynamicznie zmieniającym się sektorze energetycznym.

Jakie jest ciśnienie robocze złączy suchoodcinających DGC?

Złącza DGC mogą pracować w ciśnieniu do 25 bar i posiadają współczynnik bezpieczeństwa 5:1. Ponadto umożliwiają łączenie pod ciśnieniem do 15 bar i rozłączanie do 25 bar.

Jaki jest zakres zakres temperatur złączy suchoodcinających DGC?

Złącza DGC mogą funkcjonować w zakresie temperatur od -20°C do +80°C, z dostępną wersją LT przystosowaną do pracy w temperaturach nawet do -50°C.

Jakie certyfikaty posiadają złącza suchoodcinające DGC?

Złącza suchoodcinające DGC posiadają ceryfikaty:

  • certyfikat zgodności z Dyrektywą Ciśnieniową (PED),
  • ATEX EX I12G,
  • ADR (transport drogowy),
  • RID (transport kolejowy),
  • IMDG (transport morski),
  • TDT,
  • EN 13760 (DN25),
  • EN 13175 (DN 50 oraz DN 80),
  • certyfikat TÜV,
  • certyfikat Lloyd's.

Złącza DGC posiadają liczne certyfikaty potwierdzające ich zgodność z najwyższymi standardami bezpieczeństwa.

Czym są złącza suchoodcinające DCC?

Złącza DCC to złącza, które są przeznaczone do obsługi cieczy kriogenicznych. Te specjalistyczne urządzenia powstały z myślą o efektywnym zarządzaniu ciekłymi gazami w ekstremalnie niskich temperaturach (nawet do -196°C) zgodnie z normą ISO TS 18883. Skrót DCC oznacza Dry Cryogenic Couplings.

Główną zaletą złączy suchoodcinających DCC jest niezwykła łatwość i szybkość w procesie podłączania i rozłączania, w którym uwalniania jest tylko niewielka ilość gazu. To kluczowe w kontekście zachowania bezpieczeństwa i efektywności.

Jakie jest zastosowanie złączy suchoodcinających DCC?

Złącza DCC znajdują zastosowanie w wielu sektorach, w tym w przeładunku cieczy kriogenicznych na autocysternach, cysternach kolejowych i statkach. Złacza DCC są także niezastąpione w procesie tankowania statków i pojazdów wykorzystujących LNG (skroplony gaz ziemny).

Jakie jest ciśnienie robocze złączy suchoodcinających DCC?

Złącza DCC mogą pracować w ciśnieniu nawet do PN 16 bar. Zależy to od rozmiaru złącza. Złącza DCC są dostępne w rozmiarach, od DN 25 do DN 100, z maksymalnym ciśnieniem operacyjnym wynoszącym 25 bar. Istnieje też wersja DN 150 z maksymalnym ciśnieniem PN 16 bar.

Wszystkie modele mają współczynnik bezpieczeństwa 5:1.

Co równie ważne, możliwe jest łączenie pod ciśnieniem do 15 bar i rozłączanie do 25 bar.

Jaki jest zakres zakres temperatur złączy suchoodciDCC?

Zakres temperatur, w jakich mogą pracować złącza DCC wynosi od -196°C do +85°C. Pozwala to na ich zastosowanie w różnorodnych, wymagających środowiskach.

Jakie certyfikaty posiadają złącza suchoodcinające DCC?

Złącza suchoodcinające DCC posiadają certyfikaty:

  • ATEX,
  • ADR (transport drogowy),
  • RID (transport kolejowy),
  • IMDG (transport morski),
  • TÜV,
  • Lloyd's Register,
  • TDT.

Ponadto są zgodne z normą EN 14432. W kontekście certyfikatów i dopuszczeń złącza DCC wykazują zgodność z szeregiem międzynarodowych standardów bezpieczeństwa.

Jak działają złącza suchoodcinające?

Złącza suchoodcinające działają na bazie mechanizmu zaworów tłokowych, które są integralną częścią zarówno gniazda (części wężowej), jak i wtyku (części cysternowej). Te zawory otwierają się automatycznie podczas procesu łączenia obu części złącza i zamykają przy rozłączaniu.

Taka konstrukcja eliminuje ryzyko wycieku, co stanowi istotny atut w kontekście ochrony środowiska i bezpieczeństwa pracy.

Jedną z charakterystycznych cech złącz jest obrotowa głowica gniazda, umożliwiająca obrót o 360°. Zapewnia ona dużą elastyczność i ułatwia proces łączenia. Przepływ medium staje się możliwy dopiero po odpowiednim połączeniu obu części złącza, co osiąga się przez obrót głowicy gniazda w prawo o ok. 100°.

Natomiast proces rozłączania wymaga podobnego obrotu, ale w lewo. Ruch ten powoduje automatyczne zamknięcie zaworów, zapewniając kontrolowane i bezpieczne rozłączenie złącza.

Dodatkowym innowacyjnym rozwiązaniem, które zwiększa bezpieczeństwo użytkowania, jest opcja kodowania złącza. Funkcja ta uniemożliwia przypadkowe połączenie gniazda z wtykiem przeznaczonym dla innego medium.

System kodowania opiera się na odpowiednim rozmieszczeniu trzpieni i szczelin w gnieździe i wtyku, co zapobiega ich nieprawidłowemu podłączeniu. Rozwiązanie jest szczególnie przydatne podczas pracy z różnymi substancjami, gdzie pomylenie złącz może prowadzić do poważnych konsekwencji.

FAQ

Co to jest złącze suchoodcinające?

arrow-up

Złącze suchoodcinające to specjalistyczne złącze stosowane w przemyśle do łączenia i rozłączania przewodów przesyłowych (np. węży) w sposób, który minimalizuje ryzyko wycieku cieczy lub gazu. Charakteryzuje się obecnością zaworów tłokowych w obu częściach (wtyku i gnieździe), które otwierają się podczas łączenia i zamykają przy rozłączaniu.

Do czego służy złącze suchoodcinające?

arrow-up

Złącze suchoodcinające służy do bezpiecznego i efektywnego połączenia lub rozłączenia przewodów przesyłowych, takich jak węże czy rurociągi. Jest szczególnie użyteczne w przemyśle chemicznym, farmaceutycznym, w transporcie substancji niebezpiecznych oraz w przemyśle spożywczym, gdzie kontrola wycieków i zachowanie czystości są kluczowe.

Jakie są zalety złączy suchoodcinających?

arrow-up

Zalety złączy suchoodcinających są następujące: minimalizacja wycieków, bezpieczeństwo użytkowania, wygoda i szybkość obsługi, wszechstronność oraz brak zanieczyszczenia medium.
