Złącza DIN 11851

Jak jest zbudowane złącze DIN 11851?

Jeżeli chodzi o budowę, złącze DIN 11851 składa się z czterech elementów:

• części żeńskiej,
• części męskiej,
• nakrętki,
• uszczelnienia (uszczelki DIN 11851 standardowo powstają z gumy NBR, ale są dostępne także wersje z EPDM, FKM oraz z silikonu).

Wszystkie elementy złącza (poza uszczelką) powstają ze stali nierdzewnej. Norma DIN 11851 daje ci gwarancję, że otrzymasz produkt wykonany precyzyjnie. Ponadto taki, który spełnia wymogi wielu standardów, jeśli chodzi o transport produktów spożywczych, a także transport substancji chemicznych czy farmakologicznych.

Jakie są rodzaje złączy DIN 11851?

Warto zaznaczyć, że złącza DIN 11851 rozróżniamy pod względem sposobu ich montażu. Dzielą się na dwa podstawowe rodzaje:

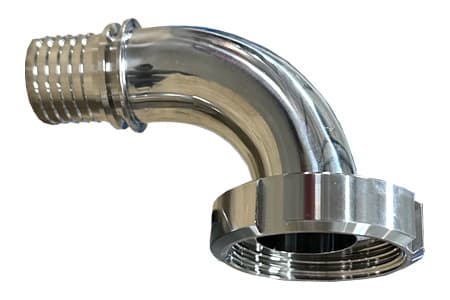

• z króćcem do węża (czyli pod tuleję lub obejmę zaciskową),
• do wspawania.

Jakie są wymiary i parametry złączy DIN 11851?

Złącza spożywcze DIN 11851 są dostępne w średnicach od DN10 do DN150.

Poza tym równie ważnym parametrem przy wyborze złącz jest maksymalne ciśnienie robocze. W tym przypadku zależy ono od średnicy. Wedle ogólnego konsensusu przyjmujemy następujący podział:

• złącze DIN 11851 DN15 do DN40 - 40 bar;
• złącze DIN 11851 DN50 do DN100 - 25 bar;
• złącze DIN 11851 DN125 do DN150 - 16 bar.

Pamiętaj jednak, że powinieneś również uwzględnić maksymalne ciśnienie robocze węża oraz rur w instalacji.

Finalnie warto jeszcze zwrócić uwagę na dopuszczalny zakres temperatur. Otóż w tym przypadku wszystko zależy od materiału, z którego powstała uszczelka. Standardowa guma NBR wytrzyma temperatury od -20 stopni Celsjusza do 70 stopni Celsjusza dla gorącej wody i nawet 164 stopni Celsjusza dla pary wodnej.

Jak łączyć ze sobą złącza DIN 11851?

Łączenie złączy DIN 11851 w całość nie sprawi ci problemów, gdyż ich budowa jest bardzo prosta. Wystarczy, że postąpisz zgodnie z poniższymi krokami:

1. Upewnij się, że nakrętka DIN 11851 znajduje się na części żeńskiej złącza.
2. Włóż uszczelkę w odpowiednie miejsce w części męskiej złącza.
3. Połącz ze sobą część męską i żeńską.
4. Mocno dokręć nakrętkę i upewnij się, że całość jest szczelna.

Pamiętaj, że w zależności od rodzaju złącza (do wspawania lub z króćcem do węża) jego montaż w instalacji będzie się nieco różnił.

W przypadku króćca i obejmy zaciskowej raczej nie natrafisz na żaden większy problem. Jednak przy spawaniu zadbaj o odpowiednią technikę, aby jakość spoiny była wysoka. Tylko wtedy połączenie będzie spełniało normy higieniczności.

Nigdzie nie może być szczelin ani miejsc, w których medium może się osadzać.
