Złącza Guillemin

Złącze Guillemin to złącze zaczepowe symetryczne, zgodne z normami EN 14420-8 oraz NF E 29-572, które w Polsce znane jest także pod nazwą “złącze francuskie”. Dzięki swojej prostocie i niezawodności znajduje zastosowanie w wielu różnych gałęziach gospodarki. Jednak jego głównym przeznaczeniem jest praca w instalacjach i cysternach przesyłowych/przeładunkowych poświęconych substancjom płynnym lub sypkim.

Ogromna popularność złącza Guillemin w dużej mierze wynika z jego łatwości obsługi. Jako że jest to złącze symetryczne, składa się z dwóch identycznych połówek, które wystarczy przyłożyć do siebie i połączyć prostym ruchem pierścieni ryglujących (wystarczy ¼ obrotu). Nie bez znaczenia jest także wysoka wytrzymałość produktu — zarówno w wersji aluminiowej, jak i ze stali nierdzewnej.

czytaj...

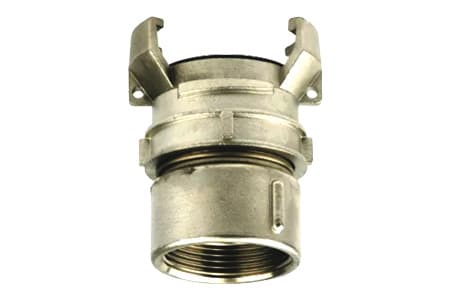

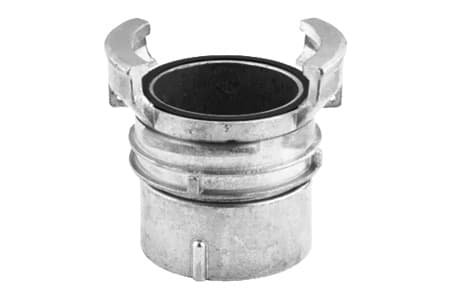

ZLACZE GUILLEMIN Z GWINTEM WEWNETRZNYM BSP Z PIERSCIENIEM ZATRZASKOWYM Z ALUMINIUM INPART24

ZŁĄCZE GUILLEMIN Z GWINTEM WEWNĘTRZNYM BSP PZ - ALUMINIUM

Materiał

aluminium

Uszczelnienie

NBR

Norma

NF E 29572

MATERIAŁ: ALUMINIUM | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELNIENIE: NBR | NORMA: NF E 29572 | PZ - PIERŚCIEŃ ZATRZASKOWY

Dostępny

od 85.85zł
brutto

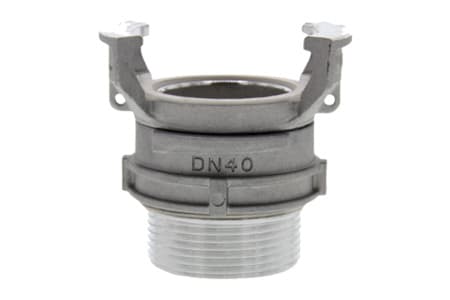

ZLACZE GUILLEMIN Z GWINTEM ZEWNETRZNYM Z PIERSCIENIEM ZATRZASKOWYM USZCZELKA PLASKA ALUMINIUM INPART24

ZŁĄCZE GUILLEMIN Z GWINTEM ZEWNĘTRZNYM BSP PZ - ALUMINIUM

Materiał

aluminium

Uszczelnienie

NBR

Norma

NF E 29572

MATERIAŁ: ALUMINIUM | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELNIENIE: NBR | NORMA: NF E 29572 | PZ - PIERŚCIEŃ ZATRZASKOWY

Dostępny

od 40.41zł
brutto

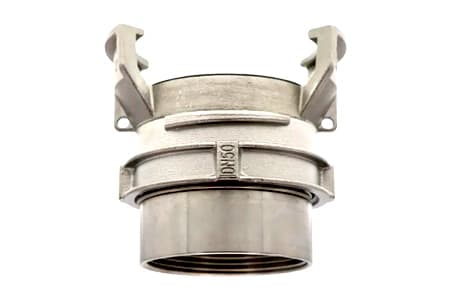

ZLACZE GUILLEMIN Z GWINTEM WEWNETRZNYM ZE STALI NIERDZEWNEJ Z PIERSCIENIEM BLOKUJACYM INPART24

ZŁĄCZE GUILLEMIN Z GWINTEM WEWNĘTRZNYM - SS 316

Materiał

SS

Uszczelnienie

NBR

Norma

NF E 29572

MATERIAŁ: AISI 316 | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELNIENIE: NBR | NORMA: NF E 29572 | PIERŚCIEŃ BLOKUJĄCY

Dostępny

od 173.95zł
brutto

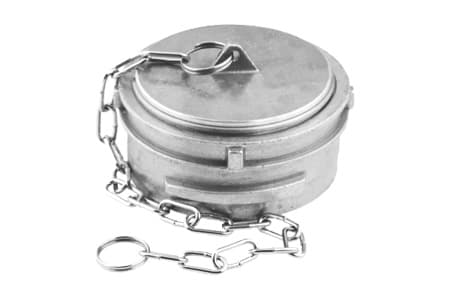

ZASLEPKA DO ZLACZA GUILLEMIN ZE STALI NIERDZEWNEJ Z PIERSCIENIEM BLOKUJACYM INPART24

ZAŚLEPKA DO ZŁĄCZA GUILLEMIN Z PIERŚCIENIEM ZATRZASKOWYM - SS 316

Materiał

SS

Norma

NF E 29572

MATERIAŁ: AISI 316 | CIŚNIENIE ROBOCZE: 16 BAR | NORMA: NF E 29572 | PIERŚCIEŃ BLOKUJĄCY | ŁAŃCUSZEK

Dostępny

od 270.72zł
brutto

ZASLEPKA DO ZLACZA GUILLEMIN Z ALUMINIUM Z PIERSCIENIEM BLOKUJACYM INPART24

ZAŚLEPKA DO ZŁĄCZA GUILLEMIN Z PIERŚCIENIEM ZATRZASKOWYM - ALUMINIUM

Materiał

aluminium

Norma

NF E 29572

MATERIAŁ: ALUMINIUM | CIŚNIENIE ROBOCZE: 16 BAR | NORMA: NF E 29572 | PIERŚCIEŃ BLOKUJĄCY

Dostępny

od 30.18zł
brutto

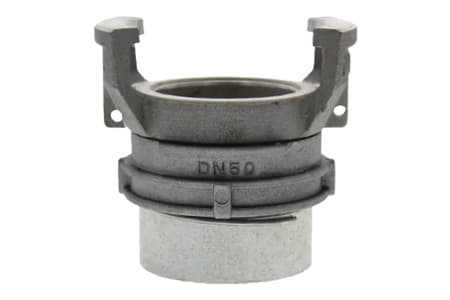

ZLACZE GUILLEMIN Z GWINTEM WEWNETRZNYM Z ALUMINIUM Z PIERSCIENIEM BLOKUJACYM INPART24

ZŁĄCZE GUILLEMIN Z GWINTEM WEWNĘTRZNYM - ALUMINIUM

Materiał

aluminium

Uszczelnienie

NBR

Norma

NF E 29572

MATERIAŁ: ALUMINIUM | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELNIENIE: NBR | NORMA: NF E 29572 | PIERŚCIEŃ BLOKUJĄCY

Dostępny

od 43.36zł
brutto

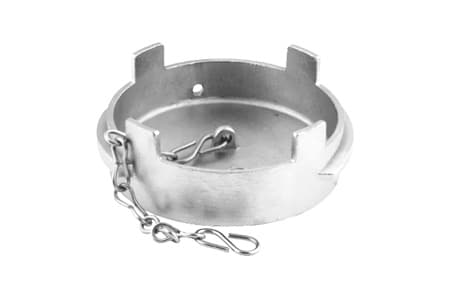

ZASLEPKA GUILLEMIN ZE STALI NIERDZEWNEJ BEZ PIERSCIENIA BLOKUJACEGO INPART24

ZAŚLEPKA DO ZŁĄCZA GUILLEMIN BEZ PIERŚCIENIA - SS 316

Materiał

SS

Uszczelnienie

NBR

Norma

NF E 29572

MATERIAŁ: AISI 316 | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELNIENIE: NBR | NORMA: NF E 29572 | BEZ PIERŚCIENIA BLOKUJĄCEGO

Dostępny

od 146.20zł
brutto

ZLACZE GUILLEMIN Z GWINTEM ZEWNETRZNYM ZE STALI NIERDZEWNEJ Z PIERSCIENIEM ZATRZASKOWYM USZCZELKA PLASKA INPART24

ZŁĄCZE GUILLEMIN Z GWINTEM WEWNĘTRZNYM BSP PZ - SS 316

Materiał

SS

Uszczelnienie

Hypalon

Norma

NF E 29572

MATERIAŁ: AISI 316 | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELNIENIE: HYPALON | NORMA: NF E 29572 | PZ - PIERŚCIEŃ ZATRZASKOWY

Dostępny

od 235.86zł
brutto

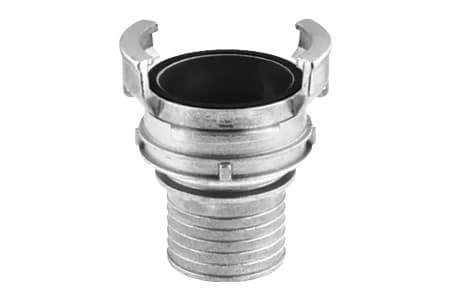

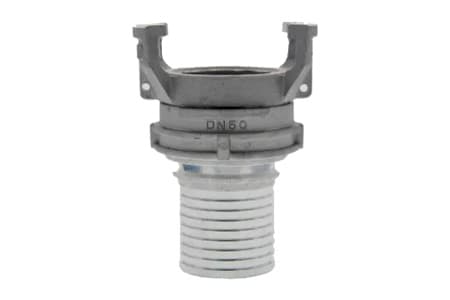

ZLACZE GUILLEMIN Z ALUMINIUM Z KONCOWKA DO WEZA POD OBEJMY SKRECANE INPART24

ZŁĄCZE GUILLEMIN Z KOŃCÓWKĄ DO WĘŻA - ALUMINIUM

Materiał

aluminium

Uszczelnienie

NBR

Norma

NF E 29572

MATERIAŁ: ALUMINIUM | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELNIENIE: NBR | NORMA: NF E 29572 | PIERŚCIEŃ BLOKUJĄCY | KRÓCIEC POD OBEJMY SKRĘCANE

Dostępny

od 38.15zł
brutto

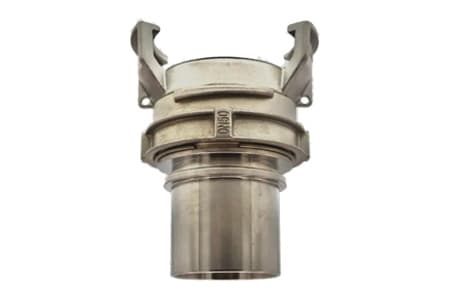

ZLACZE GUILLEMIN ZE STALI NIERDZEWNEJ Z GLADKA KONCOWKA DO WEZA POD OBEJMY SKORUPOWE INPART24

ZŁĄCZE GUILLEMIN Z KOŃCÓWKĄ DO WĘŻA - SS 316

Materiał

SS

Uszczelnienie

Hypalon

Norma

NF E 29572

MATERIAŁ: AISI 316 | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELNIENIE: HYPALON | NORMA: NF E 29572 | PIERŚCIEŃ BLOKUJĄCY | GŁADKI KRÓĆIEC POD OBEJMY SKORUPOWE

Dostępny

od 155.05zł
brutto

ZLACZE GUILLEMIN ALUMINIOWE Z KONCOWKA DO WEZA POD OBEJMY SKORUPOWE INPART24

ZŁĄCZE GUILLEMIN Z KOŃCÓWKĄ DO WĘŻA Z TULEJĄ TW - ALUMINIUM

Materiał

aluminium

Uszczelnienie

NBR

Norma

NF E 29572

MATERIAŁ: ALUMINIUM | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELNIENIE: NBR | NORMA: NF E 29572 | PIERŚCIEŃ BLOKUJĄCY | KRÓCIEC DO WĘŻA POD OBEJMY SKORUPOWE

Dostępny

od 61.22zł
brutto

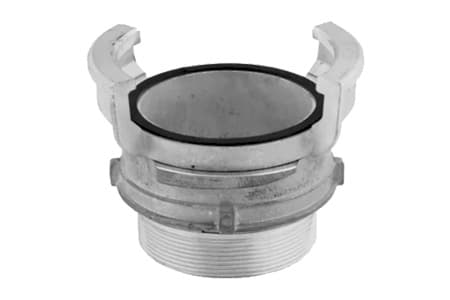

ZLACZE GUILLEMIN Z GWINTEM ZEWNETRZNYM Z ALUMINIUM Z PIERSCIENIEM BLOKUJACYM INPART24

ZŁĄCZE GUILLEMIN Z GWINTEM ZEWNĘTRZNYM Z USZCZELKĄ - ALUMINIUM

Materiał

aluminium

Uszczelnienie

NBR

Norma

NF E 29572

MATERIAŁ: ALUMINIUM | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELNIENIE: NBR | NORMA: NF E 29572 | PIERŚCIEŃ BLOKUJĄCY

Dostępny

od 48.73zł
brutto

Złącza Guillemin

Jak zbudowane są złącza Guillemin?

Złącza Guillemin są zbudowane na bazie unikalnej, symetrycznej konstrukcji, która zapewnia im wysoką funkcjonalność i niezawodność. Dzięki niej połączenie dwóch identycznych końcówek złącza jest łatwe i szybkie. Zaś specjalne pierścienie blokujące chronią przed przypadkowym odseparowaniem podczas użytkowania.

Istnieją 3 osobne części, które składają się na połówkę złącza Guillemin:

  • korpus z zaczepami, zakończony króćcem do węża lub gwintem zewnętrznym/wewnętrznym (zależnie od potrzeb),
  • uszczelka,
  • pierścień ryglujący.

W standardzie korpus i pierścień ryglujący złącza powstają z aluminium lub stali nierdzewnej kwasoodpornej, ale zdarzają się również wersje produktu wykonane z mosiądzu lub polipropylenu. Jeśli zaś chodzi o uszczelki, najpopularniejszym materiałem do ich produkcji jest guma NBR lub FKM (viton) dla bardziej wymagających zastosowań.

Jakie są najważniejsze parametry złącza Guillemin?

Przy wyborze złącza Guillemin najważniejszym parametrem jest średnica nominalna DN, od której zależy również rozstaw zaczepów. Do wyboru są rozmiary od DN20 do DN150 (od ¾ cala do 6 cali).

Kolejną ważną kwestią jest dopuszczalne ciśnienie robocze. W przypadku złączy Guillemin wynosi ono 16 bar, co jest dobrym wynikiem.

Finalnie warto także zwrócić uwagę na zakres temperatur pracy. Zależy on przede wszystkim od materiału, z którego powstała uszczelka (czyli najbardziej podatny element złącza). Dla przykładu:

  • zakres temperatur pracy uszczelki z gumy SBR wynosi od -10 do 80 stopni Celsjusza;
  • natomiast w przypadku uszczelki z gumy FKM jest to już przedział od -10 do 180 stopni Celsjusza.

Jak połączyć ze sobą złącze Guillemin?

Aby połączyć ze sobą złącze Guillemin, postępuj zgodnie z następującymi krokami:

  1. Przyłóż obie połówki złącza do siebie, tak aby stykały się uszczelkami;
  2. Przekręć oba pierścienie ryglujące, aby zahaczyły o zaczepy.

Do dokręcania pierścieni najlepiej użyć klucza hakowego, chociaż czasem da się to zrobić bez dodatkowych narzędzi.

Weź jednak pod uwagę, że złącze musisz także przymocować do instalacji. W przypadku końcówki z gwintem zewnętrznym/wewnętrznym sprawa jest prosta, ale mocowanie króćca do węża będzie wymagało zastosowania dodatkowych opasek zaciskowych lub obejm.

Dlaczego warto korzystać ze złączy Guillemin?

Ze złączy Guillemin warto korzystać z wielu powodów:

  • Łatwe łączenie i rozłączanie — Złącza Guillemin można łatwo łączyć i rozłączać za pomocą ćwierć obrotu, co czyni je idealnymi do zastosowań, w których wymagana jest częsta wymiana, konserwacja lub odpinanie części.
  • Szczelność — Złącza Guillemin zapewniają bezpieczne i szczelne połączenie, co jest nieodzowne podczas przesyłu niebezpiecznych lub cennych materiałów.
  • Trwałość — Złącza Guillemin są wykonane z wytrzymałych materiałów, takich jak stal nierdzewna lub aluminium, które zapewniają im długowieczność i odporność na korozję.
  • Wszechstronność — Złącza Guillemin są dostępne w różnych rozmiarach i typach, dzięki czemu nadają się do szerokiego zakresu zastosowań, w tym do połączeń węży, cystern, wagonów kolejowych i przetwórstwa chemicznego.
  • Opłacalność — Złącza Guillemin są ekonomiczne i wymagają minimalnej konserwacji, co czyni je oszczędnym wyborem do zastosowań związanych z transferem płynów i materiałów sypkich.

FAQ

Co to jest złącze Guillemin?

arrow-up

Złącze Guillemin to symetryczne złącze zaprojektowane zgodnie z normami EN 14420-8 oraz NF E 29-572, które jest stosowane do ciśnieniowego i ssącego tłoczenia cieczy, proszków i granulatów. Składa się z dwóch identycznych połówek z zaczepami, które w celu połączenia kieruje się uszczelkami do siebie. Złącze uzyskuje szczelność dzięki pierścieniom blokującym wkręcanym pod zaczepy.

Jak dobrać rozmiar złącza Guillemin?

arrow-up

Aby dobrać rozmiar złącza Guillemin, najpierw zmierz średnicę nominalną węża lub rury w twojej instalacji. Na tej podstawie dopasujesz odpowiednie złącze. Do wyboru masz szereg różnych rozmiarów złączy Guillemin — od DN20 do DN150.

Jakie są zastosowania złączy Guillemin?

arrow-up

Zastosowania złączy Guillemin są następujące: ciśnieniowe i ssące tłoczenie wody lub innych cieczy, węglowodorów (włączając substancje bitumiczne), chemikaliów (tylko wersja ze stali nierdzewnej) i materiałów sypkich (proszki, granulaty). Dlatego są używane w instalacjach przemysłowych, nawadniających i przeładunkowych, a także w wyposażeniu cystern drogowych i kolejowych. Złącza nie nadają się natomiast do pary wodnej i płynnych gazów.
