ZŁĄCZE GUILLEMIN Z GWINTEM WEWNĘTRZNYM BSP PZ - SS 316
MATERIAŁ: AISI 316 | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELNIENIE: HYPALON | NORMA: NF E 29572 | PZ - PIERŚCIEŃ ZATRZASKOWY
Parametry produktu
Materiał
SS
Uszczelnienie
Hypalon
Norma
NF E 29572

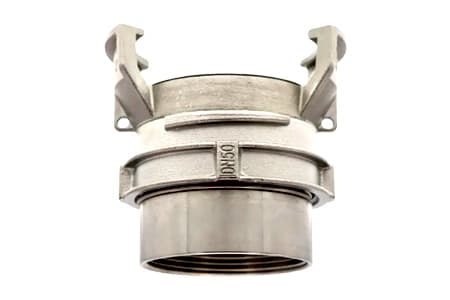

Złącze Guillemin ze stali nierdzewnej z gwintem wewnętrznym, pierścieniem zatrzaskowym i płaską uszczelką.
Złącza zaczepowe, symetryczne, znajdują swoje zastosowanie w instalacjach przemysłowych oraz do przeładunku cieczy oraz materiałów sypkich. są zgodne z normą EN 14420-8/NF E 29-572. Charakteryzują się prostym montażem obu końcówek. Montaż odbywa się poprzez przyłożenie obu zaczepów, a następnie poprzez obrót obu pierścieni ryglujących. Złącza Guillemin mogą pracować zarówno jako złącza tłoczne, jak i ssawno-tłoczne.
Tabela wymiarów
id
Wariant
Gwint
Ciśnienie Robocze - BAR [20°C]
Rozstaw zaczepów [mm]
Materiał
Rozmiar
Uszczelnienie
Wariant
Gwint
Ciśnienie Robocze - BAR [20°C]
Rozstaw zaczepów [mm]
Materiał
Rozmiar
Uszczelnienie
Dostępność
WariantGFTFS040SS
Gwint1 1/2" żeński
Ciśnienie Robocze - BAR [20°C]16
Rozstaw zaczepów [mm]56
MateriałSS 316
RozmiarDN 40
UszczelnienieHypalon
Dostępność
🔍
WariantGFTFS050SS
Gwint2" żeński
Ciśnienie Robocze - BAR [20°C]16
Rozstaw zaczepów [mm]70
MateriałSS 316
RozmiarDN 50
UszczelnienieHypalon
Dostępność
🔍
WariantGFTFS065SS
Gwint2 1/2" żeński
Ciśnienie Robocze - BAR [20°C]16
Rozstaw zaczepów [mm]85
MateriałSS 316
RozmiarDN 65
UszczelnienieHypalon
Dostępność
🔍
WariantGFTFS080SS
Gwint3" żeński
Ciśnienie Robocze - BAR [20°C]16
Rozstaw zaczepów [mm]103
MateriałSS 316
RozmiarDN 80
UszczelnienieHypalon
Dostępność
🔍
WariantGFTFS100SS
Gwint4" żeński
Ciśnienie Robocze - BAR [20°C]16
Rozstaw zaczepów [mm]123
MateriałSS 316
RozmiarDN 100
UszczelnienieHypalon
Dostępność
🔍
