Złącza strażackie

Złącza strażackie to złącza wykorzystywane w systemach przeciwpożarowych. Złącza STORZ zaprojektował w 1882 roku Guido Storz i opatentował je osiem lat później w Szwajcarii. W wielu krajach Europy stały się standardem, jeśli chodzi o węże i sprzęt pożarniczy. Dlatego obecnie znajdują szerokie zastosowanie w systemach przeciwpożarowych, ale nie tylko. Służą również jako ogólne złącza przemysłowe do płynnych i sypkich substancji w branży chemicznej i spożywczej, a także w rolnictwie, budownictwie, przy systemach nawadniania czy nawet transporcie ścieków.

Złącze strażackie STORZ posiada dwa uchwyty na głowicy obrotowej, którą montujesz na złączce do węża i zabezpieczasz pierścieniem z drutu. Albo dwa uchwyty na głowicy stałej z gwintowaną końcówką przyłączeniową, którą nakręcasz na gwintowane przyłącze instalacji rurowej (np. hydrantu przeciwpożarowego). Ich główną zaletą jest szybkie łączenie, ponieważ wymaga tylko 1/4 obrotu. Ponadto gwarantują wysoką prędkość przepływu, a także odporność na zanieczyszczenia i uszkodzenia zewnętrzne.

czytaj...

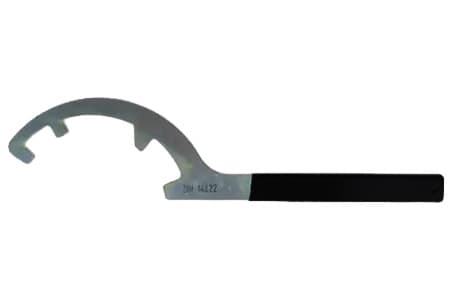

UNIWERSALNY KLUCZ DO ZLACZY HYDRANTOWYCH STRAZACKICH STORZ ABC 66 89 133 INPART24

KLUCZ UNIWERSALNY DO ZŁĄCZY HYDRANTOWYCH STORZ 66/89/133

Odpowiedni do

STORZ

Materiał

stal

ODPOWIEDNI DO: WSZYSTKICH ZŁĄCZY STORZ O ROZSTAWIE ZACZEPÓW 66/89/133

Dostępny

od 122.90zł
brutto

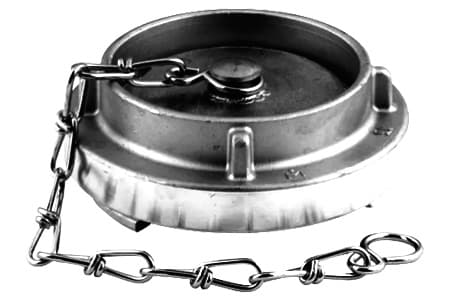

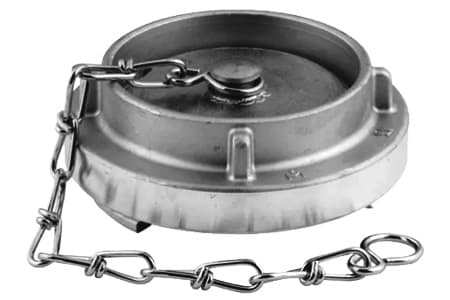

ZASLEPKA NASADY STRAZACKIEJ STORZ PN16 Z ALUMINIUM KUTE INPART24

ZŁĄCZE STORZ - ZAŚLEPKA NASADY PN16 - ALUMINUM KUTE

Materiał

aluminium

Uszczelka

NBR

MATERIAŁ: ALUMINIUM KUTE | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELKA: NBR

Dostępny

od 38.05zł
brutto

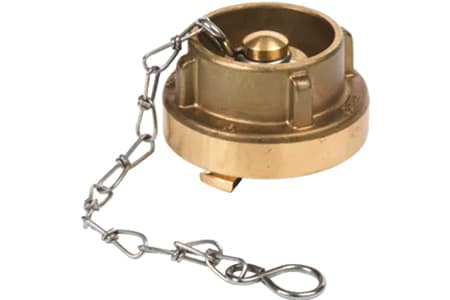

ZASLEPKA NASADY STRAZACKIEJ STORZ PN 16 Z MOSIADZU INPART24

ZŁĄCZE STORZ - ZAŚLEPKA NASADY PN16 - MOSIĄDZ

Materiał

mosiądz

Uszczelka

NBR

MATERIAŁ: MOSIĄDZ | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELKA: NBR

Dostępny

od 208.90zł
brutto

ZASLEPKA NASADY STRAZACKIEJ STORZ ZE STALI SZLACHETNEJ SS 316 PN 16 INPART24

ZŁĄCZE STORZ - ZAŚLEPKA NASADY PN16 - STAL SZLACHETNA

Materiał

SS

Uszczelka

Viton

MATERIAŁ: AISI 316 | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELKA: VITON

Dostępny

od 397.13zł
brutto

ZLACZE STRAZACKIE STORZ NASADA Z GWINTEM WEWNETRZNYM Z ALUMINIUM KUTEGO PN 16 INPART24

ZŁĄCZE STRAŻACKIE STORZ Z GWINTEM WEWNĘTRZNYM PN16 - ALUMINIUM

Materiał

aluminium

Uszczelka

NBR

Norma

DIN ISO 228

MATERIAŁ: ALUMINIUM KUTE | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELKA: NBR | NORMA: DIN ISO 228 | GWINT WEWNĘTRZNY

Dostępny

od 37.77zł
brutto

ZLACZE STRAZACKIE STORZ NASADA Z GWINTEM WEWNETRZNYM PN 6 Z ALUMINIUM ODLEWANEGO INPART24

ZŁĄCZE STRAŻACKIE STORZ Z GWINTEM WEWNĘTRZNYM PN6 - ALUMINIUM ODLEWANE

Materiał

aluminium kute

Uszczelka

NBR

Norma

DIN ISO 228

MATERIAŁ: ALUMINIUM ODLEWANE | CIŚNIENIE ROBOCZE: 6 BAR | USZCZELKA: NBR | NORMA: DIN ISO 228 | GWINT WEWNĘTRZNY

Dostępny

od 28.96zł
brutto

ZLACZE STRAZACKIE STORZ NASADA Z GWINTEM WEWNETRZNYM Z MOSIADZU PN16 INPART24

ZŁĄCZE STRAŻACKIE STORZ PN16 Z GWINTEM WEWNĘTRZNYM - MOSIĄDZ

Materiał

mosiądz

Uszczelka

NBR

Norma

DIN ISO 228

MATERIAŁ: MOSIĄDZ | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELKA: NBR | NORMA: DIN ISO 228 | GWINT WEWNĘTRZNY

Dostępny

od 155.29zł
brutto

ZLACZE STRAZACKIE STORZ NASADA Z GWINTEM WEWNETRZNYM ZE STALI SZLACHETNEJ PN 16 INPART24

ZŁĄCZE STRAŻACKIE STORZ PN16 Z GWINTEM WEWNĘTRZNYM - SS

Materiał

SS

Uszczelka

Viton

Norma

DIN ISO 228

MATERIAŁ: AISI 316 | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELKA: VITON | NORMA: DIN ISO 228 | GWINT WEWNĘTRZNY

Dostępny

od 356.62zł
brutto

ZLACZE STRAZACKIE STORZ NASADA Z KROTKA KONCOWKA DO WEZA HYDRANTOWEGO PN 16 ALUMINIUM KUTE INPART24

ZŁĄCZE STRAŻACKIE STORZ PN16 - KRÓTKA KOŃCÓWKA NA WĄŻ - ALUMINIUM KUTE

Materiał

aluminium

Uszczelka

NBR

MATERIAŁ: ALUMINIUM KUTE | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELKA: NBR | KRÓTKI KRÓCIEC DO WĘŻA

Dostępny

od 61.00zł
brutto

ZLACZE STRAZACKIE STORZ NASADA Z KONCOWKA DO WEZA PN 16 ALUMINIUM KUTE INPART24

ZŁĄCZE STRAŻACKIE STORZ PN16 Z KOŃCÓWKĄ DO WĘŻA - ALUMINIUM KUTE

Materiał

aluminium

Uszczelka

NBR

MATERIAŁ: ALUMINIUM KUTE | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELKA: NBR | KRÓCIEC DO WĘŻA

Dostępny

od 33.44zł
brutto

ZLACZE STRAZACKIE STORZ NASADA Z KONCOWKA DO WEZA Z MOSIADZU PN 16 INPART24

ZŁĄCZE STRAŻACKIE STORZ PN16 Z KOŃCÓWKĄ DO WĘŻA - MOSIĄDZ

Materiał

mosiądz

Uszczelka

NBR

MATERIAŁ: MOSIĄDZ | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELKA: NBR | KRÓCIEC DO WĘŻA

Dostępny

od 169.15zł
brutto

ZLACZE STRAZACKIE STORZ NASADA Z KONCOWKA DO WEZA PN 6 ALUMINIUM ODLEWANE INPART24

ZŁĄCZE STRAŻACKIE STORZ PN10 Z KOŃCÓWKĄ DO WĘŻA - ALUMINIUM ODLEWANE

Materiał

aluminium

Uszczelka

NBR

MATERIAŁ: ALUMINIUM ODLEWANE | CIŚNIENIE ROBOCZE: 10 BAR | USZCZELKA: NBR | KRÓCIEC DO WĘŻA

Dostępny

od 28.82zł
brutto

Złącza strażackie - Złącza STORZ

Jakie są rodzaje złączy strażackich?

Złącza strażackie występują w dwóch wersjach:

  • odkuwanej (wg normy DIN),
  • odlewanej.

Wersja odlewana cechuje się o wiele mniejszą wytrzymałością materiału i jest bardziej podatna na wady odlewnicze. Przekłada się to na fakt, że nade się tylko do pracy z niskimi ciśnieniami roboczymi (do 6 bar) i niewymagających aplikacji.

Jeśli zaś chodzi o wersję odkuwaną, jest o wiele bardziej odporna. Dlatego tego typu złączki strażackie wytrzymują ciśnienie nawet do 16 bar. Ich jedynym minusem jest nieco większa cena.

Jednak podział ze względu na sposób produkcji nie wyczerpuje tematu. Złączki do węży strażackich rozróżniamy także ze względu na materiał, z którego powstały.

Z jakiego materiału produkuje się złącza STORZ?

Złącze STORZ produkuje się z trzech materiałów. Są to:

  • aluminium (najpopularniejsza wersja, która w standardzie posiada białą uszczelkę z gumy NBR);
  • miedź (w tym przypadku standardowa uszczelka powstaje z czarnej gumy NBR);
  • stal nierdzewna (tutaj w standardzie otrzymasz uszczelkę z vitonu).

Jednak rodzaj uszczelki dobierzesz również samodzielnie na podstawie własnych potrzeb. Do wyboru masz takie materiały, jak guma NBR, viton, guma EPDM i silikon. Od rodzaju uszczelki zależy dopuszczalny zakres temperatur pracy, możliwość stosowania w kontakcie z produktami spożywczymi oraz odporność na oleje.

Finalnie warto dodać, że w zależności od budowy złączka strażacka STORZ może być przeznaczona albo do węzy ssawno-tłocznych, albo wyłącznie tłocznych. W drugim przypadku ich standardowa uszczelka nie będzie odporna na podciśnienie.

Sprawdź również naszą ofertę węży strażackich, aby dobrać odpowiednie przewody do zestawu!

W jakich wymiarach występują złącza strażackie?

Jeśli chodzi o złącza strażackie, rozmiary definiujemy albo przez tradycyjne oznaczenie odnoszące się do średnicy nominalnej węża, albo przez wewnętrzny rozstaw zaczepów.

Przy wyborze odpowiednich elementów złączy weź pod uwagę, że rozstaw zaczepów obu końcówek musi być identyczny. W przeciwnym wypadku ich nie połączysz (chyba że zastosujesz reduktor STORZ).

Jak montuje się złącza strażackie?

Sposób montażu złączy strażackich zależy przede wszystkim od rodzaju połączenia, które wybierzesz. Do wyboru masz m.in.:

  • Złączka do węża strażackiego z gwintem zewnętrznym lub wewnętrznym — Jak sama nazwa wskazuje, drugi punkt połączenia będzie miał gwint męski lub żeński do wkręcenia w element.
  • Końcówka do węża — Złącza STORZ z końcówkami do węża najczęściej znajdują zastosowanie w statycznych sytuacjach pożarowych. Ponieważ węże nie poruszają się tak bardzo, nie plączą się.
  • Złącze obrotowe — Dzięki funkcji obrotowej znika ryzyko zaplątania się węża. Dlatego to złącze strażackie STORZ jest szczególnie popularne przy bardzo aktywnym użytkowaniu węży.
  • Przyłącze kołnierzowe — Jest jednym z najpopularniejszych połączeń. Polega na skręcaniu kołnierzy razem z uszczelką pomiędzy nimi.
  • Reduktor — Jak zapewne się domyślasz, reduktor służy do łączenia węży, rur i złączy o różnych rozmiarach.

Dlaczego warto korzystać ze złączy strażackich?

Złącza strażackie mają wiele zalet, które przyczyniają się do ich popularności w pożarnictwie i nie tylko. Oto najważniejsze z nich:

  • Standardowe złącza STORZ wytrzymują ciśnienie robocze do 16 bar. Jednak może być ono wyższe lub niższe w zależności od konkretnego modelu.
  • Dostępność w kilku wersjach materiałowych (aluminium, mosiądz i stal nierdzewna) sprawia, że dużo łatwiej dobierzesz produkt do własnych potrzeb.
  • To samo tyczy się uszczelek, które powstają z NBR, silikonu, EPDM oraz vitonu.
  • Złączki węży strażackich są łatwe w montażu i demontażu. Jednak może dojść do zakleszczenia się zaczepów po pracy w wysokim ciśnieniu. Wtedy przyda się specjalny klucz STORZ.
  • Wszystkie złącza STORZ o tym samym rozmiarze mają jednakowy rozstaw zaczepów, dzięki czemu są ze sobą kompatybilne.

FAQ

Gdzie można stosować złącza STORZ?

arrow-up

Złącza STORZ znajdują zastosowanie przede wszystkim w pożarnictwie (stąd ich druga nazwa: złączka węża strażackiego). Jednak z powodzeniem wypełniają również swoje zadanie jako złącza ogólnoprzemysłowe do przesyłu mediów sypkich i płynnych. Spotkasz je w branży chemicznej, spożywczej, rolnictwie, budownictwie, etc.

Jaki jest system łączenia złączy STORZ?

arrow-up

Jeśli chodzi o system łączenia STORZ, złącze z obu stron posiada specjalne zaczepy. Wystarczy tylko 1/4 obrotu, aby utworzyć szczelne połączenie. Nasada może być zabezpieczona pierścieniem z drutu lub połączona z gwintem.

Czy złącze STORZ zamontuję i zdemontuję manualnie?

arrow-up

Tak, dzięki dużej prostocie systemu STORZ złącze bez problemu zamontujesz i zdemontujesz manualnie. Jednak warto zaznaczyć, że z powodu ciśnienia przepływu zaczepy mogą się zakleszczyć. Wtedy przyda ci się klucz STORZ, który ułatwi demontaż.
