Złącza mleczarskie

Jakie są rodzaje złączy mleczarskich?

Poniżej wypisaliśmy rodzaje złączy mleczarskich:

• Złącze mleczarskie DIN 11851,
• Złącze mleczarskie SMS,
• Złącze mleczarskie Tri clamp.

Złącze mleczarskie DIN 11851

Złącza DIN 11851 wzięły swą nazwę od normy, wedle której są produkowane. Cieszą się bardzo dużą popularnością nie tylko w przemyśle mleczarskim, ale również w innych gałęziach branży spożywczej.

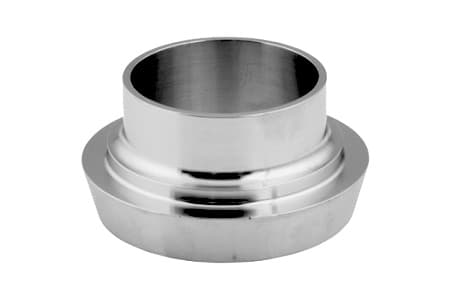

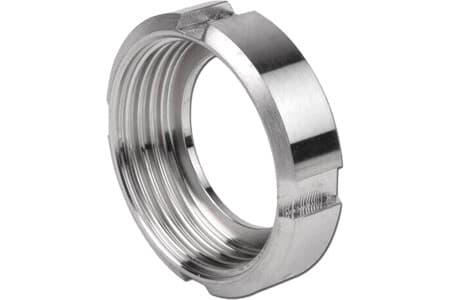

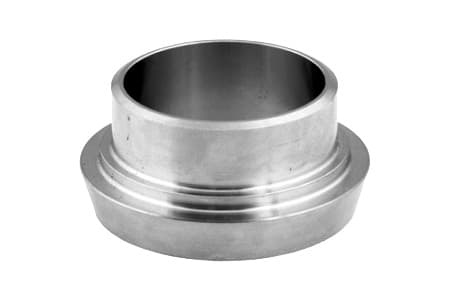

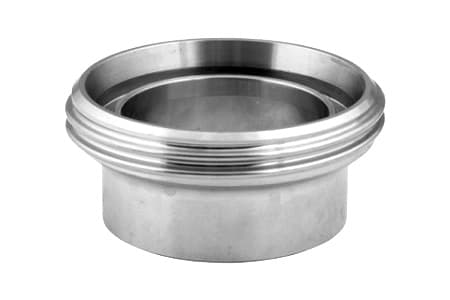

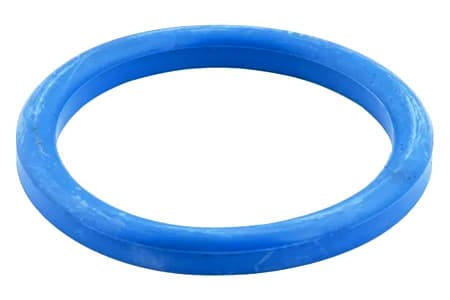

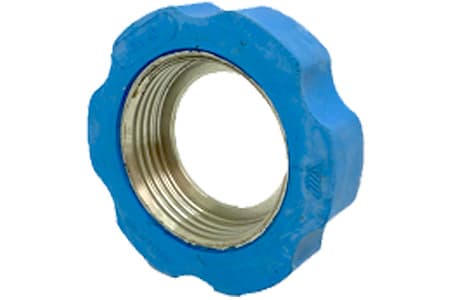

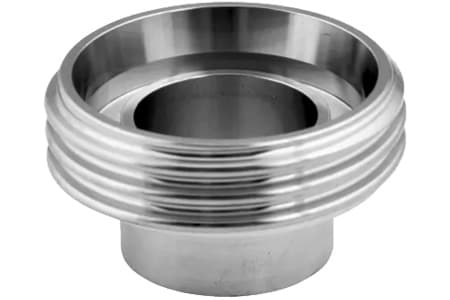

Składają się z czterech części: męskiej, żeńskiej, nakrętki oraz uszczelki. Ta ostatnia najczęściej powstaje z gumy EPDM, NBR, silikonu lub vitonu.

Jeżeli zaś chodzi o wymiary, złącza DIN 11851 są dostępne w średnicach od DN10 do DN150. Maksymalne ciśnienie robocze zależy od wielkości i wynosi:

• 40 bar (dla średnic DN10-DN40);
• 25 bar (dla średnic DN50-DN100);
• 16 bar (dla średnic DN125-DN150).

Złącze mleczarskie SMS

Złącze mleczarskie SMS powstaje wedle szwedzkiej normy i znajduje zastosowanie przede wszystkim w przemyśle mleczarskim i spożywczym. Jednak dobrze odnajduje się również w branżach kosmetycznych i chemicznych.

Składa się z czterech elementów: nakrętki, uszczelki, części męskiej oraz żeńskiej. Jako że posiada płaską powierzchnię uszczelniającą, jego montaż i demontaż jest bardzo prosty.

Złącze SMS jest dostępne w rozmiarach od DN25 do DN100. Natomiast maksymalne ciśnienie robocze wynosi 15 bar.

Złącze mleczarskie Tri clamp

Złącze mleczarskie Tri clamp (znane również pod nazwą TRICLOVER) jest złączem symetrycznym kołnierzowym. Jako że gwarantuje niezaburzony przepływ i wysoką higieniczność, ma szerokie zastosowanie nie tylko w branży spożywczej, ale również farmaceutycznej, biotechnologicznej, kosmetycznej, chemicznej i wielu innych.

Złącze Tri clamp wygląda oryginalnie, ponieważ składa się z dwóch kołnierzy i uszczelki między nimi. Wszystko to spina w całość specjalna obejma.

Z racji takiej budowy przy wyborze produktu liczą się dwa parametry: średnica zewnętrzna kołnierza i średnica wewnętrzna na wylocie. Jeśli zaś chodzi o ciśnienie robocze, zależy od rozmiaru i użytej obejmy. Jednak wedle ogólnej zasady przyjmujemy, że:

• dla złącz poniżej 2 cali ciśnienie robocze wynosi 16 bar;
• dla złącz powyżej 2 cali ciśnienie robocze wynosi 10 bar.

W jaki sposób montuje się złącze mleczarskie?

Montaż złącza mleczarskiego zależy od jego wersji. Każdy z opisanych wyżej produktów kupisz w kilku odmianach. Do najpopularniejszych należą:

• złącza z króćcem do węża,
• złącza do wspawania.

Pierwsze wkładasz do końcówek węża i montujesz za pomocą tulei bądź obejm zaciskowych. Jest to stosunkowo prosty proces, z którym poradzisz sobie bez problemu. Uważaj jedynie, aby między ścianką węża a złączem nie powstała tzw. “kieszeń”.

Jeżeli zaś chodzi o złącza do wspawania, przy odpowiedniej technice spawalniczej uzyskasz jakość spoiny, która spełnia niezbędne normy higieniczności. Nie może zawierać szczelin ani miejsc, gdzie medium mogłoby się osadzać.

Innymi słowy, połączenie powinno być wykonane w taki sposób, aby nie trzeba było go demontować do czyszczenia i sterylizacji.

Do złączy mleczarskich wybierz również najlepsze węże do mleka z naszej oferty. W tej sposób zapewnisz sobie higieniczny transport substancji spożywczych.
