Flansze do rur

Flansze do rur to złącza przemysłowe, które są używane do łączenia węży elastycznych, zaworów oraz rurociągów. W niektórych przypadkach odpowiadają również za zamknięcie rury. Flansze do rur znajdują zastosowanie wszędzie tam, gdzie medium przepływa pod dużym ciśnieniem. Wynika to z faktu, że są bardzo wytrzymałe i posiadają solidne uszczelnienie, które dopasujesz do rodzaju przesyłanej substancji.

Jako że flansze do rur są dostępne w wielu odmianach, które różnią się od siebie nie tylko rozmiarem, kształtem czy materiałem produkcji, ale również normami, dobór odpowiedniego produktu gra bardzo ważną rolę podczas zakupu. Normy dzielą się na europejskie i amerykańskie — o każdej z nich (a także skutecznym doborze kołnierza do rury) przeczytasz poniżej.

czytaj...

KOLNIERZ LUZNY FRS EN 1092 01_02 ZE STALI NIERDZEWNEJ 316 INPART24

KOŁNIERZ OBROTOWY TYP EN 1092-01/02 - SS 304

Materiał

SS 304

Norma

EN 1092-01/02

MATERIAŁ: AISI 304 | ZAKRES ROZMIARÓW: DN 10 - DN 150 | WERSJA CIENKA

Dostępnydropdown

od 102.32zł
brutto

KOLNIERZ OBROTOWY TYP EN 1092-01_02 STAL GALWANIZOWANA INPART24

KOŁNIERZ OBROTOWY TYP EN 1092-01/02 - STAL OCYNKOWANA

Materiał

stal galwanizowana

Norma

EN 1092-01/02

MATERIAŁ: STAL OCYNKOWANA | ZAKRES ROZMIARÓW: DN 80 | WERSJA CIENKA

Dostępnydropdown

od 202.13zł
brutto

KOLNIERZ OBROTOWY EN 1092-01_04 ZE STALI NIERDZEWNEJ SS 304 INPART24

KOŁNIERZ OBROTOWY TYP EN 1092-01/04 - SS 304

Materiał

SS 304

Norma

EN 1092-01/04

MATERIAŁ: AISI 304 | ZAKRES ROZMIARÓW: DN 15 - DN 150 | WERSJA GRUBA

Dostępnydropdown

od 130.79zł
brutto

KOLNIERZ OBROTOWY EN 1092-1_04 ZE STALI GALWANIZOWANEJ INPART24

KOŁNIERZ OBROTOWY TYP EN 1092-01/04 - STAL OCYNKOWANA

Materiał

stal galwanizowana

Norma

EN 1092-01/04

MATERIAŁ: STAL OCYNKOWANA | ZAKRES ROZMIARÓW: DN 15 - DN 200 | WERSJA GRUBA

Dostępnydropdown

od 52.72zł
brutto

KONCOWKA DO WEZA FRS TW POD KOLNIERZ EM 1092-01_04 STAL NIERDZEWNA SS 316L INPART24

KOŃCÓWKA DO WĘŻA FRS TW POD KOŁNIERZ EN 1092-01/04 - SS 316L

Materiał

SS 316L

MATERIAŁ: AISI 316L | WERSJA GRUBA | PASUJE Z KOŁNIERZEM: EN 1092-01/04

Dostępnydropdown

od 248.48zł
brutto

KONCOWKA DO WEZA FRS TW POD KOLNIERZ EN 1092-01_04 ZE STALI OCYNKOWANEJ INPART24

KOŃCÓWKA DO WĘŻA FRS TW POD KOŁNIERZ EN 1092-01/04 - STAL OCYNKOWANA

Materiał

stal galwanizowana

MATERIAŁ: STAL OCYNKOWANA | WERSJA GRUBA | PASUJE Z KOŁNIERZEM: EN 1092-01/04

Dostępnydropdown

od 98.33zł
brutto

KONCOWKA DO WEZA FRS TW POD KOLNIERZ ANSI 150 LBS STAL OCYNKOWANA INPART24

KOŃCÓWKA DO WĘŻA FRS TW POD KOŁNIERZ ANSI 150 LBS - STAL OCYNKOWANA

Materiał

stal galwanizowana

MATERIAŁ: STAL OCYNKOWANA | WERSJA GRUBA | PASUJE Z KOŁNIERZEM: ANSI 150 LBS

Dostępnydropdown

od 340.61zł
brutto

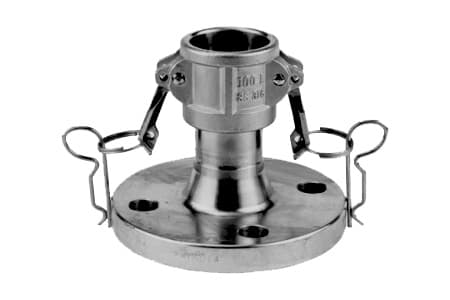

CAMLOCK TYP FLB ZENSKI GNIAZDO Z KOLNIERZEM STALYM EN 1092 STAL NIERDZEWNA AISI 316 INPART24

ZŁĄCZE CAMLOCK FLB Z KOŁNIERZEM EN 1092 - SS 316

GNIAZDO CAMLOCK TYP FLB | ZAKOŃCZONY KOŁNIERZEM STAŁYM PN10/16 | 18 BAR | STAL NIERDZEWNA AISI 316 |

Zapytaj o dostępnośćdropdown

od 478.93zł
brutto

Kołnierze i flansze do rur - Złącza kołnierzowe

Jak jest zbudowana flansza do rur?

Flansza do rur najczęściej jest zbudowana na dwa sposoby. Posiada albo końcówkę do przyspawania do elementu stałego instalacji, albo króciec do węża elastycznego.

Jeśli zaś chodzi o sam kołnierz, zazwyczaj ma kształt okrągły i otwory na śruby, które znajdują się na jego obwodzie. W konstrukcji równie ważna jest przylga, czyli powierzchnia uszczelniająca. Dostosowuje się ją do rodzaju uszczelnienia, które znajdzie się w instalacji.

W większości przypadków chodzi o uszczelkę płaską.

Z jakich materiałów produkuje się kołnierze do rur?

Kołnierze do rur najczęściej produkuje się z trzech materiałów:

  • stali węglowej czarnej (bez pokrycia),
  • stali ocynkowanej,
  • stali nierdzewnej.

Jeśli zaś chodzi o uszczelki, najpopularniejszymi materiałami są:

Według jakich norm powstaje flansze do rur?

Flansze do rur powstają według norm, które jasno określają typ, wymiary, rodzaje powierzchni uszczelniających, gatunki stali, a także dopuszczalne ciśnienie robocze w określonej temperaturze dla każdego produktu.

Wyróżniamy dwie podstawowe normy:

  • europejską (EN 1092-1) — tego typu złącza kołnierzowe noszą nazwę PN, a następująca po tym symbolu liczba określa klasę ciśnienia nominalnego (np. PN15 oznacza ciśnienie 15 bar).
  • amerykańską (ASME/ANSI B16.5) — w tym przypadku złącza kołnierzowe określamy mianem ASA, posiadają one inne wymiary i nie są kompatybilne z wersjami PN.

Właśnie dlatego dobór odpowiedniej normy jest tak istotny, gdy instalujesz kołnierz rury. Odmienne produkty po prostu nie będą do siebie pasowały.

Jak dobrać odpowiedni kołnierz do rury?

W celu dobrania odpowiedniego kołnierza do rury musisz zwrócić uwagę na normę, według której powstał. Jednak nie jest to jedyny warunek. Równie istotną rolę grają wymiary przyłączeniowe dla danej średnicy nominalnej.

Zwróć uwagę przede wszystkim na następujące kwestie:

  • średnica przylgi kołnierza;
  • średnica zewnętrzna kołnierza;
  • średnica podziałowa otworów na śruby i średnica samych otworów;
  • ilość śrub.

Wszystkie powyższe dane powinny znajdować się w informacji technicznej, którą posiada każdy kołnierz do rur.

Poza tym zwróć także uwagę na fakt, że końcówki mogą posiadać dwa rodzaje flanszy: stałą lub obrotową. Ogólna zasada jest taka, że jeśli jeden koniec węża posiada kołnierz stały, na drugim powinien znajdować się kołnierz obrotowy. W ten sposób zapobiegniesz ryzyku skręcania się przewodu podczas transportu medium.

Jakie są rodzaje końcówek kołnierzy do rur?

Końcówki kołnierzy do rur dostępne albo osobno (w wersji do przyspawania do flanszy), albo jako fabrycznie zespolone złącze kołnierzowe z króćcem.

Jednak w obu przypadkach spotkasz się z kilkoma rodzajami końcówek. Są to:

  • końcówki z zamkiem — służą do montażu za pomocą obejmy skorupowej, którą zapinasz na profilowanym zamku króćca;
  • końcówki karbowane — cechują się karbowanym kształtem, co gwarantuje bezpieczną instalację w wężu za pomocą opasek lub tulei zaciskowych;
  • końcówki z gwintem — jak wskazuje nazwa, posiadają gwint do wkręcenia w inną gwintowaną końcówkę.

Poza tym (jak już wspomnieliśmy) istnieją jeszcze podstawowe flansze stalowe bez końcówek, które przyspawasz bezpośrednio do rury.

FAQ

Czy wszystkie flansze do rur są ze sobą kompatybilne?

arrow-up

Wszystkie flansze do rur nie są ze sobą kompatybilne. Wynika to z faktu, że powstają według dwóch różnych norm (europejskiej i amerykańskiej), które do siebie nie pasują. Ponadto w grę wchodzą również inne kwestie, takie jak np. rozmiar, kształt czy rozstaw otworów na śruby. Dlatego przed zakupem zawsze dokładnie sprawdzaj, jaka flansza do rury jest ci potrzebna.

Czy złącze kołnierzowe nadaje się do transportu substancji spożywczych?

arrow-up

Tak, złącze kołnierzowe nadaje się do transportu substancji spożywczych, ale nie w każdej wersji. Musi spełniać odpowiednie wymogi, dlatego w przemyśle żywnościowym służy przede wszystkim flansza nierdzewna z wysokiej jakości stali nierdzewnej.

Czy do montażu kołnierzy potrzebne są specjalne narzędzia?

arrow-up

Tak, do montażu kołnierzy potrzebujesz specjalnych narzędzi, ponieważ w większości przypadków musisz je albo przyspawać, albo zamocować na wężu za pomocą obejm skorupowych lub opasek zaciskowych. Jedynie flansza z gwintem nadaje się do montażu ręcznego, ale do przykręcenia śrub złącza i tak będziesz potrzebował narzędzi.
