KOŁNIERZ OBROTOWY TYP EN 1092-01/02 - SS 304

KOLNIERZ LUZNY FRS EN 1092 01_02 ZE STALI NIERDZEWNEJ 316 INPART24
MATERIAŁ: AISI 304 | ZAKRES ROZMIARÓW: DN 10 - DN 150 | WERSJA CIENKA

Parametry produktu

Materiał

SS 304

Norma

EN 1092-01/02

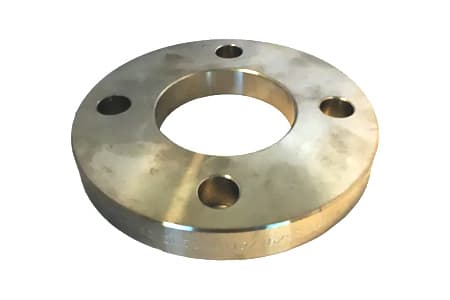

Kołnierz obrotowy, flansza typ EN 1092-01/02 (dawniej DIN 2576), wykonane ze stali nierdzewnej AISI 304. Kołnierz występuje w szerokim zakresie rozmiarów, tj. od DN 10 do DN 150. Standard PN 10/40 lub PN 10/16, w zależności od rozmiaru.

WAŻNE: Niniejszy kołnierz jest dedykowany do łączenia z końcówką do węża typ TW FRS w wersji cienkiej.

Materiał: stal nierdzewna AISI 304

Norma: EN 1092-01/02

Tabela wymiarów

Wariant

Rozmiar

Materiał

Ilość otworów

Średnica otworu

Śr. zew. flanszy

Ciśnienie Robocze - BAR [20°C]

Masa [kg]

Śr. wew. flanszy

Jednostka zakupu

Wariant

Rozmiar

Materiał

Ilość otworów

Średnica otworu

Śr. zew. flanszy

Ciśnienie Robocze - BAR [20°C]

Masa [kg]

Śr. wew. flanszy

Jednostka zakupu

Wariant

2481

Rozmiar

DN 10

Materiał

SS 304

Ilość otworów

4

Średnica otworu

60

Śr. zew. flanszy

90

Ciśnienie Robocze - BAR [20°C]

PN 10/40

Masa [kg]

0,6

Śr. wew. flanszy

21

Jednostka zakupu

szt.

Wariant

2482

Rozmiar

DN 15

Materiał

SS 304

Ilość otworów

4

Średnica otworu

65

Śr. zew. flanszy

95

Ciśnienie Robocze - BAR [20°C]

PN 10/40

Masa [kg]

0,5

Śr. wew. flanszy

25

Jednostka zakupu

szt.

Wariant

2483

Rozmiar

DN 20

Materiał

SS 304

Ilość otworów

4

Średnica otworu

75

Śr. zew. flanszy

105

Ciśnienie Robocze - BAR [20°C]

PN 10/40

Masa [kg]

1

Śr. wew. flanszy

31

Jednostka zakupu

szt.

Wariant

2484

Rozmiar

DN 25

Materiał

SS 304

Ilość otworów

4

Średnica otworu

85

Śr. zew. flanszy

115

Ciśnienie Robocze - BAR [20°C]

PN 10/40

Masa [kg]

2

Śr. wew. flanszy

38

Jednostka zakupu

szt.

Wariant

2485

Rozmiar

DN 40

Materiał

SS 304

Ilość otworów

4

Średnica otworu

110

Śr. zew. flanszy

150

Ciśnienie Robocze - BAR [20°C]

PN 10/40

Masa [kg]

2

Śr. wew. flanszy

53

Jednostka zakupu

szt.

Wariant

2486

Rozmiar

DN 50

Materiał

SS 304

Ilość otworów

4

Średnica otworu

125

Śr. zew. flanszy

165

Ciśnienie Robocze - BAR [20°C]

PN 10/40

Masa [kg]

2,7

Śr. wew. flanszy

65

Jednostka zakupu

szt.

Wariant

2487

Rozmiar

DN 65

Materiał

SS 304

Ilość otworów

4

Średnica otworu

145

Śr. zew. flanszy

185

Ciśnienie Robocze - BAR [20°C]

PN 10/16

Masa [kg]

3,4

Śr. wew. flanszy

81

Jednostka zakupu

szt.

Wariant

2488

Rozmiar

DN 80

Materiał

SS 304

Ilość otworów

8

Średnica otworu

160

Śr. zew. flanszy

200

Ciśnienie Robocze - BAR [20°C]

PN 10/16

Masa [kg]

4,2

Śr. wew. flanszy

94

Jednostka zakupu

szt.

Wariant

2489

Rozmiar

DN 100

Materiał

SS 304

Ilość otworów

8

Średnica otworu

180

Śr. zew. flanszy

220

Ciśnienie Robocze - BAR [20°C]

PN 10/16

Masa [kg]

5,9

Śr. wew. flanszy

120

Jednostka zakupu

szt.

Wariant

2490

Rozmiar

DN 125

Materiał

SS 304

Ilość otworów

8

Średnica otworu

210

Śr. zew. flanszy

250

Ciśnienie Robocze - BAR [20°C]

PN 10/16

Masa [kg]

8

Śr. wew. flanszy

145

Jednostka zakupu

szt.

Wariant

2491

Rozmiar

DN 150

Materiał

SS 304

Ilość otworów

8

Średnica otworu

240

Śr. zew. flanszy

285

Ciśnienie Robocze - BAR [20°C]

PN 10/16

Masa [kg]

10

Śr. wew. flanszy

174

Jednostka zakupu

szt.
