Złącza do tynkowania

Jak są zbudowane złącza do tynkowania?

Złącza do tynkowania są zbudowane podobnie do złączy CAMLOCK, bowiem składają się z:

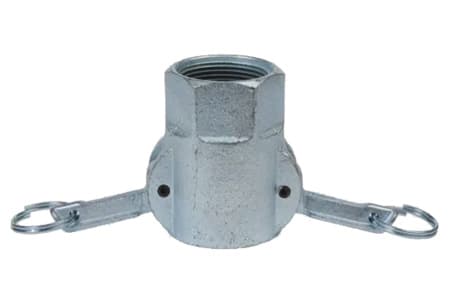

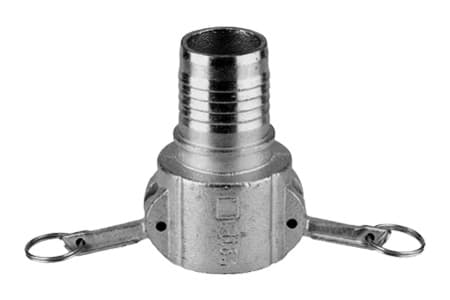

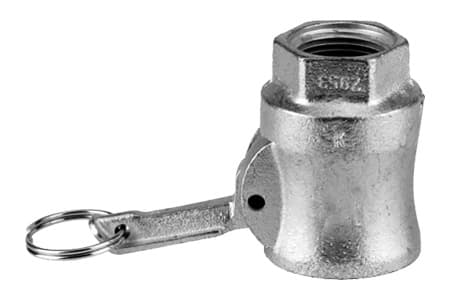

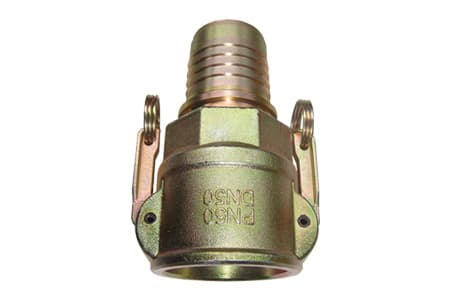

• gniazda z dźwigniami zaciskającymi,

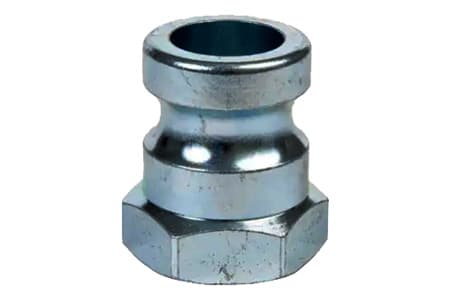

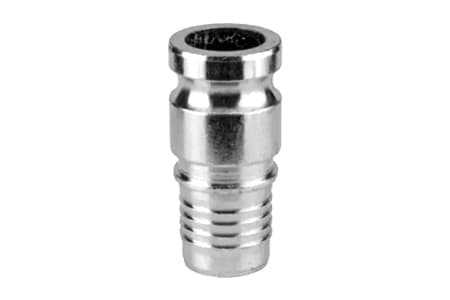

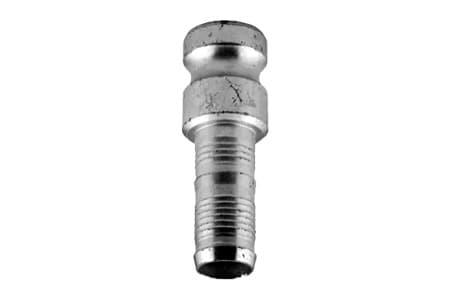

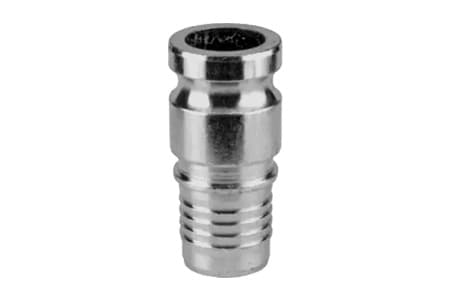

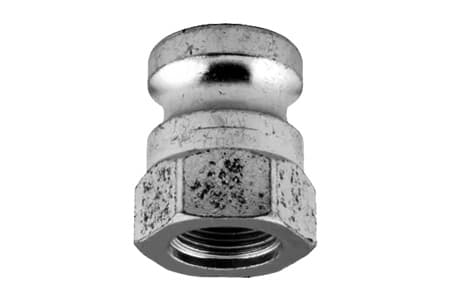

• wtyku z okrągłym rowkiem blokującym,

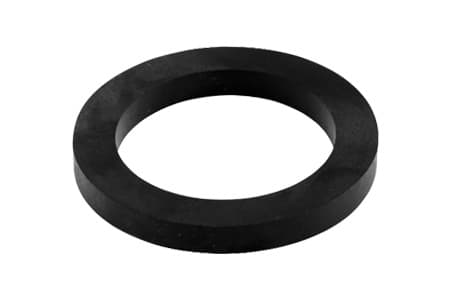

• uszczelki.

Jeśli zaś chodzi o końcówki wtyku i gniazda, mogą występować w postaci króćca do węża do mocowania opaskami lub tuleją zaciskową, albo w postaci gwintu wewnętrznego/zewnętrznego.

Najczęstszym materiałem produkcji tego typu złączy jest żeliwo ocynkowane i stal. Natomiast uszczelka zwykle powstaje z gumy NBR.

Czym jest system złączy do tynkowania?

System złączy do tynkowania odnosi się do odległości środka rowka wtyku do czoła wtyku i nie ma nic wspólnego z rozmiarem produktu.

Istnieją dwa systemy złączy tynkarskich:

• 22 (mm);
• 23,5 (mm).

Systemy złączy do tynkowania one stosowane przez różnych producentów maszyn. Dlatego przed zakupem złączy upewnij się, w jakim systemie powinny być wykonane.

To bardzo ważne, ponieważ systemy nie są kompatybilne i nie należy ich ze sobą łączyć.

Jakie są najważniejsze parametry złącza do tynkowania?

Poza systemem produkcji podczas wyboru złącza do tynkowania należy zwrócić uwagę na kilka istotnych kwestii.

Pierwszą z nich jest rozmiar produktu:

• średnica wewnętrzna węża do tynkowania (w przypadku złącza z króćcem);
• rozmiar gwintu (w przypadku złącza z gwintem);
• średnica gniazda/wtyku;
• wspomniany już system (22 lub 23,5).

Kolejnym istotnym parametrem jest dopuszczalne ciśnienie robocze. Większość złączy do tynkowania charakteryzuje się wytrzymałością do 50 bar, ale zdarzają się również wyroby z tworzywa sztucznego, dla których dopuszczalne ciśnienie wynosi 25 bar.

Warto także wspomnieć o zakresie temperatur pracy. Zależy on przede wszystkim od zastosowanej uszczelki. W przypadku najpopularniejszego materiału, którym jest guma NBR, złącza będą mogły pracować w temperaturach od -20°C do 100°C.

Jak zamontować złącze do tynkowania?

Aby zamontować złącze do tynkowania, włóż króciec wtyku/gniazda do węża i zabezpiecz go przy pomocy mocnych opasek, taśm lub tulei zaciskowych. Upewnij się, że całość jest solidna, ponieważ przy wysokim ciśnieniu 50 bar istnieje ryzyko rozszczelnienia lub (co gorsza) wyrwania końcówki węża.

W przypadku złączy z gwintem sytuacja jest nieco prostsza, ponieważ wystarczy solidnie przykręcić gwint do instalacji.

Jak połączyć ze sobą złącze do tynkowania?

Aby połączyć ze sobą złącze do tynkowania najpierw włóż wtyk do gniazda. Następnie zaciągnij dźwignie gniazda, tak aby połączenie uzyskało szczelność. Możesz także spiąć zaciągnięte dźwignie ze sobą, dzięki czemu zabezpieczysz instalację przed przypadkowym rozłączeniem.

Nie potrzebujesz do tego żadnych narzędzi.
