KOŁNIERZ OBROTOWY TYP EN 1092-01/04 - SS 304

KOLNIERZ OBROTOWY EN 1092-01_04 ZE STALI NIERDZEWNEJ SS 304 INPART24
MATERIAŁ: AISI 304 | ZAKRES ROZMIARÓW: DN 15 - DN 150 | WERSJA GRUBA

Parametry produktu

Materiał

SS 304

Norma

EN 1092-01/04

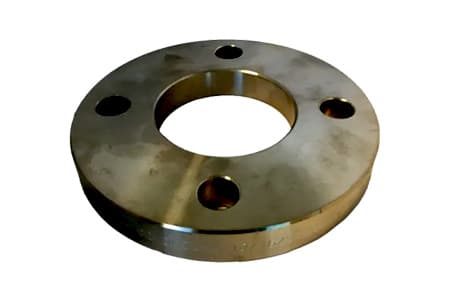

Kołnierz obrotowy, flansza typ EN 1092-01/04 (dawniej DIN 2576), wykonane ze stali nierdzewnej AISI 304. Kołnierz występuje w szerokim zakresie rozmiarów, tj. od DN 15 do DN 150. Standard PN 10/40 lub PN 10/16, w zależności od rozmiaru.

WAŻNE: Niniejszy kołnierz jest dedykowany do łączenia z końcówką do węża typ TW FRS w wersji grubej.

Materiał: stal nierdzewna AISI 304

Norma: EN 1092-01/04

Tabela wymiarów
Wariant
Rozmiar
Materiał
Ilość otworów
Średnica otworu
Śr. zew. flanszy
Ciśnienie Robocze - BAR [20°C]
Śr. wew. flanszy
KOLNIERZ OBROTOWY EN 1092-01_04 ZE STALI NIERDZEWNEJ SS 304 INPART24 Wariant FP04015SS
WariantFP04015SS
RozmiarDN 15
MateriałSS 304
Ilość otworów4
Średnica otworu65
Śr. zew. flanszy95
Ciśnienie Robocze - BAR [20°C]PN 10/40
Śr. wew. flanszy35
buyRow
buyRow

Dostępność

Jednostka zakupu

szt.

ID

252.2195.2504

Cena netto

Cena brutto

KOLNIERZ OBROTOWY EN 1092-01_04 ZE STALI NIERDZEWNEJ SS 304 INPART24 Wariant FP04020SS
WariantFP04020SS
RozmiarDN 20
MateriałSS 304
Ilość otworów4
Średnica otworu75
Śr. zew. flanszy105
Ciśnienie Robocze - BAR [20°C]PN 10/40
Śr. wew. flanszy42
buyRow
buyRow

Dostępność

Jednostka zakupu

szt.

ID

252.2196.2505

Cena netto

Cena brutto

KOLNIERZ OBROTOWY EN 1092-01_04 ZE STALI NIERDZEWNEJ SS 304 INPART24 Wariant FP04025SS
WariantFP04025SS
RozmiarDN 25
MateriałSS 304
Ilość otworów4
Średnica otworu85
Śr. zew. flanszy115
Ciśnienie Robocze - BAR [20°C]PN 10/40
Śr. wew. flanszy49
buyRow
buyRow

Dostępność

Jednostka zakupu

szt.

ID

252.2197.2506

Cena netto

Cena brutto

KOLNIERZ OBROTOWY EN 1092-01_04 ZE STALI NIERDZEWNEJ SS 304 INPART24 Wariant FP04032SS
WariantFP04032SS
RozmiarDN 32
MateriałSS 304
Ilość otworów4
Średnica otworu100
Śr. zew. flanszy140
Ciśnienie Robocze - BAR [20°C]PN 10/40
Śr. wew. flanszy59
buyRow
buyRow

Dostępność

Jednostka zakupu

szt.

ID

252.2198.2507

Cena netto

Cena brutto

KOLNIERZ OBROTOWY EN 1092-01_04 ZE STALI NIERDZEWNEJ SS 304 INPART24 Wariant FP04040SS
WariantFP04040SS
RozmiarDN 40
MateriałSS 304
Ilość otworów4
Średnica otworu110
Śr. zew. flanszy150
Ciśnienie Robocze - BAR [20°C]PN 10/40
Śr. wew. flanszy67
buyRow
buyRow

Dostępność

Jednostka zakupu

szt.

ID

252.2199.2508

Cena netto

Cena brutto

KOLNIERZ OBROTOWY EN 1092-01_04 ZE STALI NIERDZEWNEJ SS 304 INPART24 Wariant FP04050SS
WariantFP04050SS
RozmiarDN 50
MateriałSS 304
Ilość otworów4
Średnica otworu125
Śr. zew. flanszy165
Ciśnienie Robocze - BAR [20°C]PN 10/40
Śr. wew. flanszy77
buyRow
buyRow

Dostępność

Jednostka zakupu

szt.

ID

252.2200.2509

Cena netto

Cena brutto

KOLNIERZ OBROTOWY EN 1092-01_04 ZE STALI NIERDZEWNEJ SS 304 INPART24 Wariant FP04065SS
WariantFP04065SS
RozmiarDN 65
MateriałSS 304
Ilość otworów8
Średnica otworu145
Śr. zew. flanszy185
Ciśnienie Robocze - BAR [20°C]PN 10/16
Śr. wew. flanszy96
buyRow
buyRow

Dostępność

Jednostka zakupu

szt.

ID

252.2201.2510

Cena netto

Cena brutto

KOLNIERZ OBROTOWY EN 1092-01_04 ZE STALI NIERDZEWNEJ SS 304 INPART24 Wariant FP04080SS
WariantFP04080SS
RozmiarDN 80
MateriałSS 304
Ilość otworów8
Średnica otworu160
Śr. zew. flanszy200
Ciśnienie Robocze - BAR [20°C]PN 10/16
Śr. wew. flanszy108
buyRow
buyRow

Dostępność

Jednostka zakupu

szt.

ID

252.2202.2511

Cena netto

Cena brutto

KOLNIERZ OBROTOWY EN 1092-01_04 ZE STALI NIERDZEWNEJ SS 304 INPART24 Wariant FP04100SS
WariantFP04100SS
RozmiarDN 100
MateriałSS 304
Ilość otworów8
Średnica otworu180
Śr. zew. flanszy220
Ciśnienie Robocze - BAR [20°C]PN 10/16
Śr. wew. flanszy134
buyRow
buyRow

Dostępność

Jednostka zakupu

szt.

ID

252.2203.2512

Cena netto

Cena brutto

KOLNIERZ OBROTOWY EN 1092-01_04 ZE STALI NIERDZEWNEJ SS 304 INPART24 Wariant FP04150SS
WariantFP04150SS
RozmiarDN 150
MateriałSS 304
Ilość otworów8
Średnica otworu240
Śr. zew. flanszy285
Ciśnienie Robocze - BAR [20°C]PN 10/16
Śr. wew. flanszy188
buyRow
buyRow

Dostępność

Jednostka zakupu

szt.

ID

252.2204.2513

Cena netto

Cena brutto
