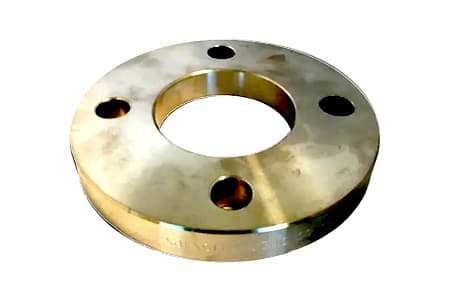

KOŁNIERZ OBROTOWY TYP EN 1092-01/04 - STAL OCYNKOWANA

KOLNIERZ OBROTOWY EN 1092-1_04 ZE STALI GALWANIZOWANEJ INPART24
MATERIAŁ: STAL OCYNKOWANA | ZAKRES ROZMIARÓW: DN 15 - DN 200 | WERSJA GRUBA

Parametry produktu

Materiał

stal galwanizowana

Norma

EN 1092-01/04

Kołnierz obrotowy, flansza typ EN 1092-01/04 (dawniej DIN 2576), wykonane ze stali ocynkowanej. Kołnierz występuje w szerokim zakresie rozmiarów, tj. od DN 15 do DN 200. Standard PN 10/40 lub PN 10/16, w zależności od rozmiaru.

WAŻNE: Niniejszy kołnierz jest dedykowany do łączenia z końcówką do węża typ TW FRS w wersji grubej.

Materiał: stal ocynkowana

Norma: EN 1092-01/04

Tabela wymiarów

id

Wariant

Rozmiar

Materiał

Ilość otworów

Średnica otworu

Śr. zew. flanszy

Ciśnienie Robocze - BAR [20°C]

Śr. wew. flanszy

Wariant
Rozmiar
Materiał
Ilość otworów
Średnica otworu
Śr. zew. flanszy
Ciśnienie Robocze - BAR [20°C]
Śr. wew. flanszy
Dostępność
WariantFP04015GI
RozmiarDN 15
MateriałStal ocynkowana
Ilość otworów4
Średnica otworu65
Śr. zew. flanszy95
Ciśnienie Robocze - BAR [20°C]PN 10/40
Śr. wew. flanszy35
Dostępność
🔍
WariantFP04020GI
RozmiarDN 20
MateriałStal ocynkowana
Ilość otworów4
Średnica otworu75
Śr. zew. flanszy105
Ciśnienie Robocze - BAR [20°C]PN 10/40
Śr. wew. flanszy42
Dostępność
🔍
WariantFP04025GI
RozmiarDN 25
MateriałStal ocynkowana
Ilość otworów4
Średnica otworu85
Śr. zew. flanszy115
Ciśnienie Robocze - BAR [20°C]PN 10/40
Śr. wew. flanszy49
Dostępność
🔍
WariantFP04032GI
RozmiarDN 32
MateriałStal ocynkowana
Ilość otworów4
Średnica otworu100
Śr. zew. flanszy140
Ciśnienie Robocze - BAR [20°C]PN 10/40
Śr. wew. flanszy59
Dostępność
🔍
WariantFP04040GI
RozmiarDN 40
MateriałStal ocynkowana
Ilość otworów4
Średnica otworu110
Śr. zew. flanszy150
Ciśnienie Robocze - BAR [20°C]PN 10/40
Śr. wew. flanszy67
Dostępność
🔍
WariantFP04050GI
RozmiarDN 50
MateriałStal ocynkowana
Ilość otworów4
Średnica otworu125
Śr. zew. flanszy165
Ciśnienie Robocze - BAR [20°C]PN 10/40
Śr. wew. flanszy77
Dostępność
🔍
WariantFP04065GI
RozmiarDN 65
MateriałStal ocynkowana
Ilość otworów8
Średnica otworu145
Śr. zew. flanszy185
Ciśnienie Robocze - BAR [20°C]PN 10/16
Śr. wew. flanszy96
Dostępność
🔍
WariantFP04080GI
RozmiarDN 80
MateriałStal ocynkowana
Ilość otworów8
Średnica otworu160
Śr. zew. flanszy200
Ciśnienie Robocze - BAR [20°C]PN 10/16
Śr. wew. flanszy108
Dostępność
🔍
WariantFP04100GI
RozmiarDN 100
MateriałStal ocynkowana
Ilość otworów8
Średnica otworu180
Śr. zew. flanszy220
Ciśnienie Robocze - BAR [20°C]PN 10/16
Śr. wew. flanszy134
Dostępność
🔍
WariantFP04125GI
RozmiarDN 125
MateriałStal ocynkowana
Ilość otworów8
Średnica otworu210
Śr. zew. flanszy250
Ciśnienie Robocze - BAR [20°C]PN 10/16
Śr. wew. flanszy
Dostępność
🔍
WariantFP04150GI
RozmiarDN 150
MateriałStal ocynkowana
Ilość otworów8
Średnica otworu240
Śr. zew. flanszy285
Ciśnienie Robocze - BAR [20°C]PN 10/16
Śr. wew. flanszy188
Dostępność
🔍
WariantFP04200GI
RozmiarDN 200
MateriałStal ocynkowana
Ilość otworów8
Średnica otworu295
Śr. zew. flanszy340
Ciśnienie Robocze - BAR [20°C]PN 10
Śr. wew. flanszy240
Dostępność
🔍
WariantFP041200GI
RozmiarDN 200
MateriałStal ocynkowana
Ilość otworów12
Średnica otworu295
Śr. zew. flanszy340
Ciśnienie Robocze - BAR [20°C]PN 16
Śr. wew. flanszy240
Dostępność
🔍
