KOŃCÓWKA MĘSKA GWINTOWANA DIN 11851 ISO DO WSPAWANIA - SS 316
STANDARD DIN 11851 | KOŃCÓWKA MĘSKA ISO DO WSPAWANIA | GWINT ZEWNĘTRZNY RD | AISI 316
Parametry produktu
Materiał
AISI 316

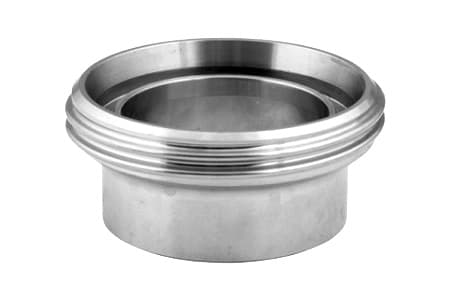

Złącze higieniczne, mleczarskie DIN 11851 męskie do przyspawania (wymiary króćca do spawania wg. ISO), zakończone gwintem zewnętrznym RD. Wykonane ze stali nierdzewnej AISI 316. Złącza spożywcze w normie DIN są jednymi z najpopularniejszych w Europie, stosowane głównie w przemyśle spożywczym, farmaceutycznym jak i petrochemicznym. Często potocznie są nazywane złączami mleczarskimi, ze względu na ich popularność w branży mleczarskiej.
UWAGA: uszczelka nie jest sprzedawana w zestawie ze złączem, należy ją dokupić osobno.
Tabela wymiarów
id
Wariant
Masa [g]
Ciśnienie Robocze - BAR [20°C]
Thread connection
Materiał
Rozmiar złącza
Końc. do spaw. [mm]
Wariant
Masa [g]
Ciśnienie Robocze - BAR [20°C]
Thread connection
Materiał
Rozmiar złącza
Końc. do spaw. [mm]
Dostępność
WariantDINWM010I
Masa [g]30
Ciśnienie Robocze - BAR [20°C]40
Thread connectionRD 28 x 1/8"
MateriałSS 316
Rozmiar złączaDN 10
Końc. do spaw. [mm]14,2 x 17,2
Dostępność
🔍
WariantDINMF015I
Masa [g]20
Ciśnienie Robocze - BAR [20°C]40
Thread connectionRD 34 x 1/8"
MateriałSS 316
Rozmiar złączaDN 15
Końc. do spaw. [mm]18,1 x 21,3 mm
Dostępność
🔍
WariantDINWM020I
Masa [g]80
Ciśnienie Robocze - BAR [20°C]40
Thread connectionRD 44 x 1/6"
MateriałSS 316
Rozmiar złączaDN 20
Końc. do spaw. [mm]23,7 x 26,9
Dostępność
🔍
WariantDINWM025I
Masa [g]110
Ciśnienie Robocze - BAR [20°C]40
Thread connectionRD 52 x 1/6"
MateriałSS 316
Rozmiar złączaDN 25
Końc. do spaw. [mm]29,7 x 33,7
Dostępność
🔍
WariantDINWM032I
Masa [g]140
Ciśnienie Robocze - BAR [20°C]40
Thread connectionRD 58 x 1/6"
MateriałSS 316
Rozmiar złączaDN 32
Końc. do spaw. [mm]38,4 x 42,4
Dostępność
🔍
WariantDINWM040I
Masa [g]190
Ciśnienie Robocze - BAR [20°C]40
Thread connectionRD 65 x 1/6"
MateriałSS 316
Rozmiar złączaDN 40
Końc. do spaw. [mm]44,3 x 48,3
Dostępność
🔍
WariantDINWM050I
Masa [g]250
Ciśnienie Robocze - BAR [20°C]40
Thread connectionRD 78 x 1/6"
MateriałSS 316
Rozmiar złączaDN 50
Końc. do spaw. [mm]56,3 x 60,3
Dostępność
🔍
WariantDINWM065I
Masa [g]370
Ciśnienie Robocze - BAR [20°C]24
Thread connectionRD 95 x 1/6"
MateriałSS 316
Rozmiar złączaDN 65
Końc. do spaw. [mm]72,1 x 76,1
Dostępność
🔍
WariantDINWM080I
Masa [g]560
Ciśnienie Robocze - BAR [20°C]24
Thread connectionRD 110 x 1/4"
MateriałSS 316
Rozmiar złączaDN 80
Końc. do spaw. [mm]84,9 x 88,9
Dostępność
🔍
WariantDINWM100I
Masa [g]810
Ciśnienie Robocze - BAR [20°C]24
Thread connectionRD 130 x 1/4"
MateriałSS 316
Rozmiar złączaDN 100
Końc. do spaw. [mm]110,3 x 114,3
Dostępność
🔍
WariantDINWM125I
Masa [g]1130
Ciśnienie Robocze - BAR [20°C]24
Thread connectionRD 160 x 1/4"
MateriałSS 316
Rozmiar złączaDN 125
Końc. do spaw. [mm]134,5 x 139,7
Dostępność
🔍
WariantDINWM150I
Masa [g]1770
Ciśnienie Robocze - BAR [20°C]24
Thread connectionRD 190 x 1/4"
MateriałSS 316
Rozmiar złączaDN 150
Końc. do spaw. [mm]163,1 x 168,3
Dostępność
🔍
