ZŁĄCZE GUILLEMIN Z GWINTEM ZEWNĘTRZNYM Z USZCZELKĄ - ALUMINIUM
MATERIAŁ: ALUMINIUM | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELNIENIE: NBR | NORMA: NF E 29572 | PIERŚCIEŃ BLOKUJĄCY
Parametry produktu
Materiał
aluminium
Uszczelnienie
NBR
Norma
NF E 29572

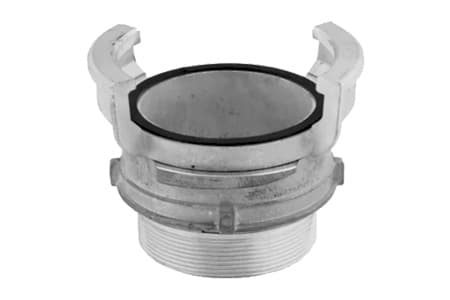

Złącze Guillemin z gwintem zewnętrznym z aluminium, z pierścieniem zatrzaskowym i uszczelką.
Złącza zaczepowe, symetryczne, znajdują swoje zastosowanie w instalacjach przemysłowych oraz do przeładunku cieczy oraz materiałów sypkich. są zgodne z normą EN 14420-8/NF E 29-572. Charakteryzują się prostym montażem obu końcówek. Montaż odbywa się poprzez przyłożenie obu zaczepów, a następnie poprzez obrót obu pierścieni ryglujących. Złącza Guillemin mogą pracować zarówno jako złącza tłoczne, jak i ssawno-tłoczne.
Tabela wymiarów
id
Wariant
Rozstaw zaczepów [mm]
Materiał
Gwint
Uszczelnienie
Ciśnienie Robocze - BAR [20°C]
Masa [g]
Rozmiar
Wariant
Rozstaw zaczepów [mm]
Materiał
Gwint
Uszczelnienie
Ciśnienie Robocze - BAR [20°C]
Masa [g]
Rozmiar
Dostępność
WariantGMTLR040AL
Rozstaw zaczepów [mm]56
MateriałAluminium
Gwint1 1/2" męski
UszczelnienieNBR
Ciśnienie Robocze - BAR [20°C]16
Masa [g]160
RozmiarDN 40
Dostępność
🔍
WariantGMTLR050AL
Rozstaw zaczepów [mm]70
MateriałAluminium
Gwint2" męski
UszczelnienieNBR
Ciśnienie Robocze - BAR [20°C]16
Masa [g]300
RozmiarDN 50
Dostępność
🔍
WariantGMTLR065AL
Rozstaw zaczepów [mm]85
MateriałAluminium
Gwint2 1/2" męski
UszczelnienieNBR
Ciśnienie Robocze - BAR [20°C]16
Masa [g]
RozmiarDN 65
Dostępność
🔍
WariantGMTLR080AL
Rozstaw zaczepów [mm]103
MateriałAluminium
Gwint3" męski
UszczelnienieNBR
Ciśnienie Robocze - BAR [20°C]16
Masa [g]610
RozmiarDN 80
Dostępność
🔍
WariantGMTLR100AL
Rozstaw zaczepów [mm]123
MateriałAluminium
Gwint4" męski
UszczelnienieNBR
Ciśnienie Robocze - BAR [20°C]16
Masa [g]870
RozmiarDN 100
Dostępność
🔍
