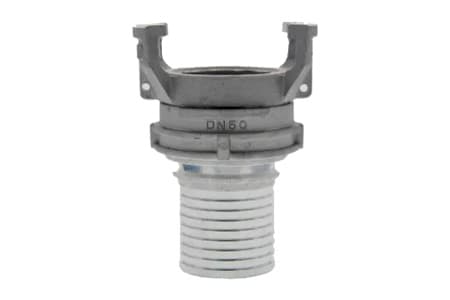

ZŁĄCZE GUILLEMIN Z KOŃCÓWKĄ DO WĘŻA Z TULEJĄ TW - ALUMINIUM
MATERIAŁ: ALUMINIUM | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELNIENIE: NBR | NORMA: NF E 29572 | PIERŚCIEŃ BLOKUJĄCY | KRÓCIEC DO WĘŻA POD OBEJMY SKORUPOWE
Parametry produktu
Materiał
aluminium
Uszczelnienie
NBR
Norma
NF E 29572
Złącze Guillemin aluminiowe, z końcówką do węża TW przystosowaną do montażu na obejmy skorupowe.
Złącza zaczepowe, symetryczne, znajdują swoje zastosowanie w instalacjach przemysłowych oraz do przeładunku cieczy oraz materiałów sypkich. są zgodne z normą EN 14420-8/NF E 29-572. Charakteryzują się prostym montażem obu końcówek. Montaż odbywa się poprzez przyłożenie obu zaczepów, a następnie poprzez obrót obu pierścieni ryglujących. Złącza Guillemin mogą pracować zarówno jako złącza tłoczne, jak i ssawno-tłoczne.
Tabela wymiarów
Wariant
Rozstaw zaczepów [mm]
Materiał
Ciśnienie Robocze - BAR [20°C]
Śr. węża [mm]
Uszczelnienie
Wariant
Rozstaw zaczepów [mm]
Materiał
Ciśnienie Robocze - BAR [20°C]
Śr. węża [mm]
Uszczelnienie
Dostępność
WariantGHCTW050AL
Rozstaw zaczepów [mm]70
MateriałAluminium
Ciśnienie Robocze - BAR [20°C]16
Śr. węża [mm]50
UszczelnienieNBR
Dostępność
🔍
WariantGHCTW076AL
Rozstaw zaczepów [mm]103
MateriałAluminium
Ciśnienie Robocze - BAR [20°C]16
Śr. węża [mm]76
UszczelnienieNBR
Dostępność
🔍
WariantGHCTW102AL
Rozstaw zaczepów [mm]123
MateriałAluminium
Ciśnienie Robocze - BAR [20°C]16
Śr. węża [mm]102
UszczelnienieNBR
Dostępność
🔍
