ZŁĄCZE GUILLEMIN Z GWINTEM WEWNĘTRZNYM - ALUMINIUM
MATERIAŁ: ALUMINIUM | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELNIENIE: NBR | NORMA: NF E 29572 | PIERŚCIEŃ BLOKUJĄCY
Parametry produktu
Materiał
aluminium
Uszczelnienie
NBR
Norma
NF E 29572

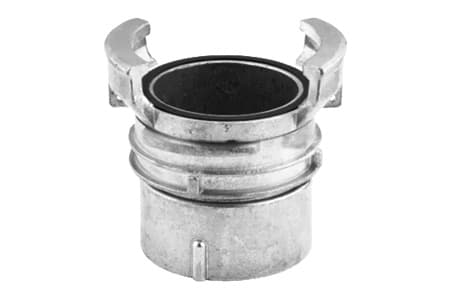

Złącze Guillemin z gwintem wewnętrznym i pierścieniem zatrzaskowym, wykonane z aluminium.
Złącza zaczepowe, symetryczne, znajdują swoje zastosowanie w instalacjach przemysłowych oraz do przeładunku cieczy oraz materiałów sypkich. są zgodne z normą EN 14420-8/NF E 29-572. Charakteryzują się prostym montażem obu końcówek. Montaż odbywa się poprzez przyłożenie obu zaczepów, a następnie poprzez obrót obu pierścieni ryglujących. Złącza Guillemin mogą pracować zarówno jako złącza tłoczne, jak i ssawno-tłoczne.
Tabela wymiarów
id
Wariant
Rozstaw zaczepów [mm]
Materiał
Gwint
Uszczelnienie
Ciśnienie Robocze - BAR [20°C]
Rozmiar
Masa [g]
Wariant
Rozstaw zaczepów [mm]
Materiał
Gwint
Uszczelnienie
Ciśnienie Robocze - BAR [20°C]
Rozmiar
Masa [g]
Dostępność
WariantGFT040AL
Rozstaw zaczepów [mm]56
MateriałAluminium
Gwint1 1/2" żeński
UszczelnienieNBR
Ciśnienie Robocze - BAR [20°C]16
RozmiarDN 40
Masa [g]230
Dostępność
🔍
WariantGFT050AL
Rozstaw zaczepów [mm]70
MateriałAluminium
Gwint2" żeński
UszczelnienieNBR
Ciśnienie Robocze - BAR [20°C]16
RozmiarDN 50
Masa [g]400
Dostępność
🔍
WariantGFT065AL
Rozstaw zaczepów [mm]85
MateriałAluminium
Gwint2 1/2" żeński
UszczelnienieNBR
Ciśnienie Robocze - BAR [20°C]16
RozmiarDN 65
Masa [g]470
Dostępność
🔍
WariantGFT080AL
Rozstaw zaczepów [mm]103
MateriałAluminium
Gwint3" żeński
UszczelnienieNBR
Ciśnienie Robocze - BAR [20°C]16
RozmiarDN 80
Masa [g]600
Dostępność
🔍
WariantGFT100AL
Rozstaw zaczepów [mm]123
MateriałAluminum
Gwint4" żeński
UszczelnienieNBR
Ciśnienie Robocze - BAR [20°C]16
RozmiarDN 100
Masa [g]1170
Dostępność
🔍
