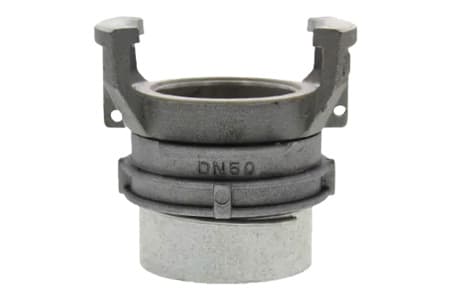

ZŁĄCZE GUILLEMIN Z GWINTEM WEWNĘTRZNYM BSP PZ - ALUMINIUM
MATERIAŁ: ALUMINIUM | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELNIENIE: NBR | NORMA: NF E 29572 | PZ - PIERŚCIEŃ ZATRZASKOWY
Parametry produktu
Materiał
aluminium
Uszczelnienie
NBR
Norma
NF E 29572
Złącze Guillemin z gwintem wewnętrznym BSP, pierścieniem zatrzaskowym i płaską uszczelką.
Złącza zaczepowe, sytmetryczne, znajdują swoje zastosowanie w instalacjach przemysłowych oraz do przeładunku cieczy oraz materiałów sypkich. są zgodne z normą EN 14420-8/NF E 29-572. Charakteryzują się prostym montażem obu końcówek. Montaż odbywa się poprzez przyłożenie obu zaczepów, a następnie poprzez obrót obu pierścieni ryglujących. Złącza Guillemin mogą pracować zarówno jako złącza tłoczne, jak i ssawno-tłoczne.
Tabela wymiarów
id
Wariant
Rozstaw zaczepów [mm]
Materiał
Gwint
Uszczelnienie
Ciśnienie Robocze - BAR [20°C]
Wariant
Rozstaw zaczepów [mm]
Materiał
Gwint
Uszczelnienie
Ciśnienie Robocze - BAR [20°C]
Dostępność
WariantGBSPFTFS050AL
Rozstaw zaczepów [mm]70
MateriałAluminium
Gwint2" żeński
UszczelnienieNBR
Ciśnienie Robocze - BAR [20°C]16
Dostępność
🔍
WariantGBSPFTFS080AL
Rozstaw zaczepów [mm]103
MateriałAluminium
Gwint3" żeński
UszczelnienieNBR
Ciśnienie Robocze - BAR [20°C]16
Dostępność
🔍
WariantGBSPFTFS100AL
Rozstaw zaczepów [mm]123
MateriałAluminium
Gwint4" żeński
UszczelnienieNBR
Ciśnienie Robocze - BAR [20°C]16
Dostępność
🔍
