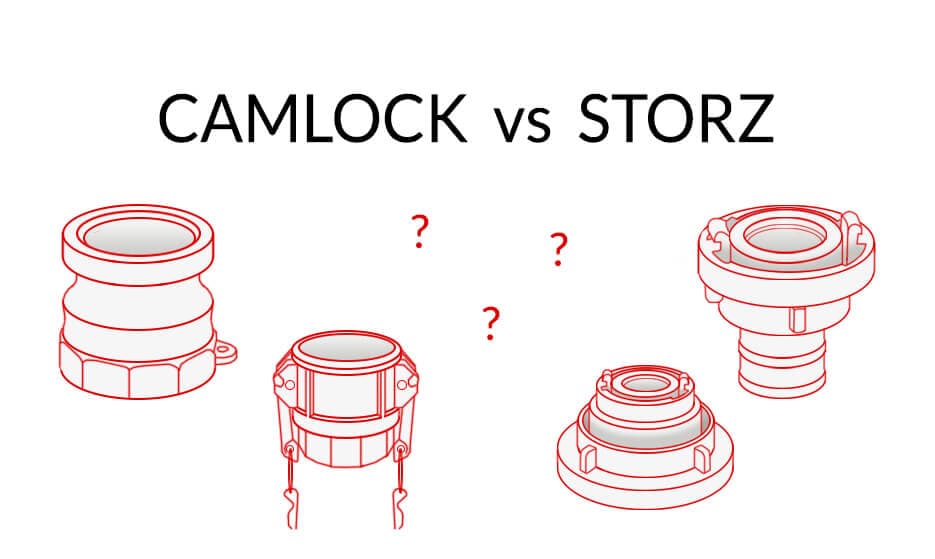

Złącza Camlock vs Złącza Storz

Zarówno złącza Camlock, jak i złącza Storz zaliczają się do grona najpopularniejszych szybkozłączy na rynku. Jednak główna różnica pomiędzy nimi jest w samej budowie. Złącza Camlock składają się ze wtyku i gniazda, a złącz Storz są symetryczne.

W tym artykule przyglądamy się obu rozwiązaniom. Sprawdzamy, czym są złącza Camlock i Storz, a także analizujemy i porównujemy ich mocne oraz słabe strony.

Poświęć czas na lekturę, a dowiesz się, który system lepiej spełni twoje oczekiwania.

Czym są złącza Camlock?

Złącza Camlock są jednymi z najpopularniejszych złączy przemysłowych. Powstały na początku XX wieku i wyróżniają się prostą konstrukcją, co znajdzie ułatwia ich obsługę.

Aby uzyskać szczelność, element męski (wtyk) wkładasz do elementu żeńskiego (gniazda) z uchwytami, a następnie zaciągasz te ostatnie. Dodatkowe bezpieczeństwo uzyskasz, gdy zablokujesz uchwyty za pomocą zawleczki.

Złącza Camlock występują w wielu wersjach i odmianach, dzięki czemu z łatwością dobierzesz odpowiedni produkt do swoich potrzeb.

Czym są złącza Storz?

Złącza Storz są złączami symetrycznymi, które rozpowszechniły się w wielu krajach europejskich jako standard, jeśli chodzi o węże i armaturę strażacką. Powstały w 1882 roku za sprawą Guido Storza. Zawdzięczają mu także swoją nazwę.

Mimo że najczęściej spotkasz złącza Storz w straży pożarnej, mają także wiele zastosowań przemysłowych. Nadają się m.in. do transportu chemikaliów, żywności, wody i innych płynów.

Także wyróżniają się prostą budową, ponieważ połączenie tworzą dwie identyczne części. Każda z nich posiada dwa zaczepy na obrotowej nasadzie. Połączenie uzyskasz, gdy przyłożysz obie części do siebie i wykonasz 1/4 obrotu.

Jakie są różnice pomiędzy złączami Camlock i złączami Storz?

Główna różnica pomiędzy złączami Camlock i złączami Storz to odmienna budowa. System Camlock składa się ze wtyku i gniazda, natomiast Storz posiada dwie symetryczne części. W efekcie sposób łączenia także jest inny, ale w obu przypadkach cechuje się prostotą i szybkością obsługi.

Co więcej, złącza Camlock posiadają więcej elementów w swojej konstrukcji. Niektóre z nich (np. uchwyty) są ruchome i szybciej się zużywają. Dlatego od czasu do czasu wymagają wymiany.

Oprócz tego system Camlock oferuje nieco większy wybór pod względem wersji materiałowych, typów, rozmiarów, a także dodatkowych akcesoriów.

Wśród różnic można wymienić również fakt, że złącza Storz czasem blokują się pod ciśnieniem. W takiej sytuacji będziesz potrzebował specjalnego klucza, żeby je odkręcić.

Jakie są zalety złączy Camlock?

Zalety złączy Camlock są następujące:

• prostota i szybkość obsługi,
• wytrzymałość,
• trwałość,
• przystępna cena,
• duża odporność na wycieki,
• łatwość konserwacji,
• szeroki wybór rozmiarów i wersji materiałowych.

Jakie są wady złączy Camlock?

Wady złączy Camlock są następujące:

• ze względów bezpieczeństwa nie nadają się do transportu sprężonego powietrza, pary wodnej i innych gazów pod ciśnieniem;
• posiadają kilka ruchomych elementów, które szybciej się zużywają i przez to wymagają regularnej wymiany.

Jakie są zalety złączy Storz?

Zalety złączy Storz są następujące:

• łatwy i szybki montaż/demontaż,
• symetryczność (obie części złącza są takie same, nie ma podziału na wtyk i gniazdo),
• wytrzymałość,
• trwałość,
• odporność na zanieczyszczenia,
• duży przelot,
• kilka wersji materiałowych do wyboru.

Jakie są wady złączy Storz?

Wady złączy Storz są następujące:

• ze względów bezpieczeństwa nie nadają się do transportu sprężonego powietrza, pary wodnej i innych gazów pod ciśnieniem;
• w wersji odlewanej złącza posiadają o wiele mniejszą wytrzymałość, a ponadto istnieje ryzyko wystąpienia wad konstrukcyjnych (dlatego wersja odkuwana jest o wiele popularniejsza);
• mają tendencję do blokowania się pod ciśnieniem, przez co ich rozłączenie może wymagać użycia specjalnego klucza Storz.

Kiedy używać złączy Camlock?

Złączy Camlock możesz używać w większości przypadków, gdy w grę wchodzi transport mediów sypkich lub płynnych. Najczęściej znajdują zastosowanie w przemyśle chemicznym i petrochemicznym, ale sprawdzą się również w branży spożywczej, farmaceutycznej, rolnictwie i budownictwie, a także w wojsku i przemyśle obronnym.

Znacznie ułatwiają pracę wszędzie tam, gdzie zachodzi potrzeba częstego łączenia i rozłączania węży oraz rur.

Kiedy używać złączy Storz?

Złączy Storz możesz używać za każdym razem, gdy przesyłasz media sypkie i płynne. Mimo że większość kojarzy je jako złącza strażackie, oprócz pożarnictwa i ochrony przeciwpożarowej znajdują zastosowanie również w przemyśle chemicznym i spożywczym, rolnictwie, a także asenizacji i transporcie w cysternach.

Jako że złącza Storz są symetryczne, sprawdzą się w każdej sytuacji, w której niezbędny jest szybki i łatwy sposób łączenia/rozłączania. Dopóki produkty posiadają ten sam rozmiar, dopóty nie ma ryzyka pomyłki i nie będzie trzeba np. odwracać węża (co w pożarnictwie zabiera cenny czas).

Podsumowanie

Mimo że zarówno w przypadku złączy Camlock, jak i złączy Storz masz do czynienia z szybkozłączami, istnieje między nimi wyraźna różnica. Uwidacznia się ona przede wszystkim w budowie, ponieważ w pierwszym przypadku system składa się z elementu męskiego i żeńskiego, a w drugim nie ma takiego podziału - obie części Storz są identyczne.

Poza tym Camlock ma kilka elementów ruchomych, które ulegają zużyciu.

Natomiast Storz kupisz w dwóch wersjach: odlewanej i odkuwanej. Pierwsza nie powstaje wedle norm i jest mniej wytrzymała od drugiej.

Tak czy inaczej, oba systemy mają podobne zastosowania, więc ostatecznie tylko do ciebie należy decyzja, który zastosujesz w swojej instalacji. Teraz już wiesz, czym się różnią, więc łatwiej dokonasz właściwego wyboru.
