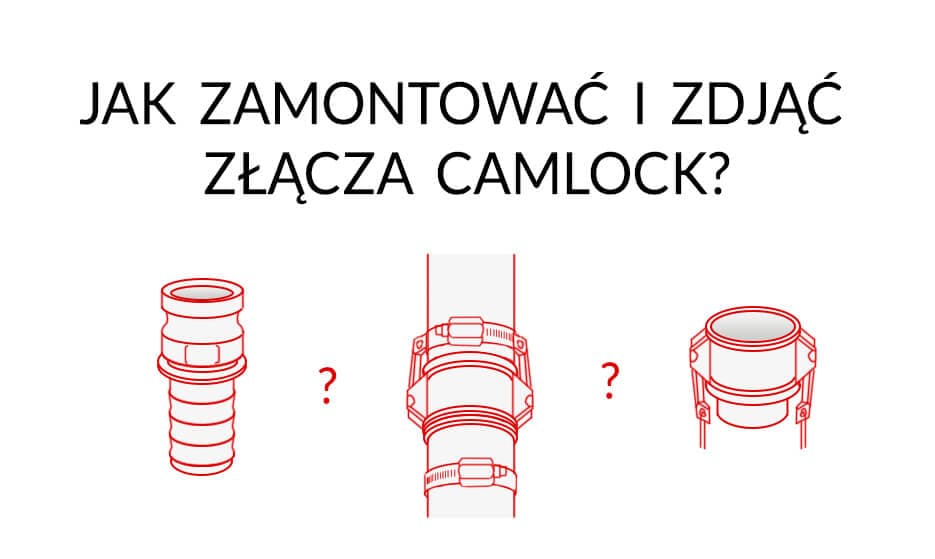

Jak zamontować i zdjąć złącza Camlock?

Jak zamontować złącza Camlock?

Złącza Camlock zamontujesz na kilka różnych sposobów w zależności od tego, czy masz do czynienia z wylotem rury, czy elastycznego węża. Ponadto w drugim przypadku metoda instalacji zależy również od rodzaju obejmy (zwykła lub skorupowa).

Do rury zamontujesz złącze Camlock z końcówką gwintowaną. Wystarczy, że wkręcisz jedno do drugiego.

Wyjątek stanowi rura bez gwintu. Wtedy przyda ci się złącze z końcówką do wspawania.

Natomiast do przewodu elastycznego zamontujesz Camlock z króćcem do węża. Tutaj potrzebujesz dodatkowo obejmy/opaski, która zabezpieczy złącze przed ryzykiem wypadnięcia z powodu ciśnienia medium. Do wyboru masz obejmy zwykłe i skorupowe.

Jednak przy użyciu drugich złącze Camlock powinno posiadać specjalny gładki króciec do węża, który posiada kołnierz zabezpieczający. Jest on niezbędny, aby obejma skorupowa trzymała całość w miejscu.

Jeśli chcesz dowiedzieć się więcej o typach złączy Camlock, sprawdź nasz artykuł poświęcony tematowi.

Jakie narzędzia są potrzebne do zamontowania złącza Camlock?

Do montażu złącza Camlock nie potrzebujesz żadnych specjalistycznych narzędzi. Przyda ci się jedynie śrubokręt, za pomocą którego dokręcisz obejmę na wężu i w ten sposób zabezpieczysz instalację przed wpływem ciśnienia.

Natomiast w przypadku montażu złącza Camlock na rurze w ogóle nie potrzebujesz narzędzi. Po prostu korzystasz z końcówki z gwintem. Wyjątek stanowi jedynie sytuacja, w której zachodzi konieczność spawania.

Poniżej znajdziesz dokładny poradnik, który krok po kroku wytłumaczy ci, jak przebiega montaż złącza Camlock.

Montaż złącza Camlock - Poradnik krok po kroku

Aby zamontować złącze Camlock na wąż, postępuj zgodnie z poniższymi krokami:

1. Zdecyduj, jakiej obejmy użyjesz. Zależy od niej nie tylko rodzaj króćca (o czym już wiesz), ale także kolejność postępowania. W przypadku większości obejm najpierw wsuwasz je na wąż, a dopiero potem montujesz złącze.
2. Jeśli zdecydowałeś się na tradycyjną obejmę, wsuń ją na przewód.
3. Wciśnij króciec złącza do wylotu węża. Upewnij się, że wszedł cały, tak aby koniec przewodu opierał się o korpus Camlock.
4. Przesuń obejmę bliżej wylotu węża i zaciśnij ją. Tak oto zamontowałeś jeden element złącza.
5. Powtórz powyższe kroki jeszcze raz w przypadku drugiej części Camlock na kolejnym wężu.
6. Kiedy oba elementy złącza będą gotowe do połączenia, przesuń uchwyty gniazda, tak aby były skierowane w górę. Dzięki temu wewnętrzna powierzchnia będzie gładka i gotowa na montaż wtyku.
7. Wsuń część męską do gniazda i przesuń uchwyty w dół. W ten sposób uszczelnisz złącze Camlock.

Na koniec warto dodać, że niektóre złączki posiadają dodatkowe klipy. Za ich pomocą zablokujesz uchwyty, co uniemożliwi przypadkowe rozłączenie instalacji.

Jednak nie są to jedyne akcesoria do złączy Camlock. O pozostałych przeczytasz w osobnym artykule na naszej stronie.

Jak zdjąć złącza Camlock?

Aby zdjąć złącze Camlock, najpierw odkręć obejmę, która trzyma je na wężu. Gdy to zrobisz, po prostu wyciągnij króciec złączki z przewodu.

Natomiast jeśli Camlock został zainstalowany na rurze, wystarczy, że odkręcisz gwint.

Jakie narzędzia są potrzebne do zdjęcia złącza Camlock?

Potrzebny będzie przyrząd, którym odkręcisz obejmę do zdjęcia złącza Camlock. Zwykle wystarczy odpowiedni śrubokręt.

Jeżeli zaś chcesz zdjąć złącze Camlock z rury, zrobisz to bez dodatkowych narzędzi, ponieważ w większości przypadków będzie przykręcone na gwint.

Demontaż złącza Camlock - Poradnik krok po kroku

Poniżej tłumaczymy w szczegółach, jak zdjąć złącze Camlock z węża:

1. Rozłącz wtyk i gniazdo, jeśli jeszcze tego nie zrobiłeś. W tym celu przesuń uchwyty części żeńskiej w górę i wyciągnij część męską.
2. Weź śrubokręt i odkręć śrubę obejmy, aby ją poluzować.
3. Wyjmij jedną część złącza.
4. Powtórz krok 2 i 3 na kolejnym wężu, aby zdjąć drugą część Camlock.

Jak zamontować złącze Camlock do rury?

Aby zamontować złącze Camlock do rury, wybierz wersję wtyku lub gniazda z końcówką gwintowaną i przykręć je. Natomiast jeśli rura nie posiada gwintu, zawsze możesz przyspawać złącze. Jednak tutaj również powinieneś wybrać odpowiednią do tego zadania końcówkę.

Jaki jest kierunek przepływu w złączach Camlock?

Tradycyjnym kierunkiem przepływu w złączach Camlock jest wersja od wtyku do gniazda. Jednak nie stanowi ona żelaznej zasady, więc może się zdarzyć, że ktoś montuje część męską i żeńską odwrotnie.

Czy złącza Camlock są wielokrotnego użytku?

Tak, złącza Camlock są wielokrotnego użytku. Nic nie stoi na przeszkodzie, abyś je zdemontował w jednym miejscu i zamontował gdzie indziej.

Czy złączki Camlock mogą wytrzymać wysokie ciśnienie?

Niektóre złączki Camlock mogą wytrzymać wysokie ciśnienie. Standardowo znoszą pracę w warunkach od kilku do kilkunastu bar (w zależności od rozmiaru i materiału). Jednak istnieją również specjalne złącza Camlock do wysokiego ciśnienia, które wytrzymają nawet presję w wysokości kilkudziesięciu bar.

Podsumowanie

Montaż złączy Camlock jest stosunkowo prosty i nie wymaga specjalistycznych narzędzi. Jest to jeden z powodów, dzięki któremu cieszą się one tak dużą popularnością.

Jednak pamiętaj, że sposób instalacji różni się w zależności od tego, czy montaż przeprowadzasz na rurze, czy na wężu. Ponadto w drugim przypadku musisz także zwrócić uwagę na rodzaj obejmy.

Mimo wszystko system Camlock zalicza się do jednych z najwygodniejszych i najprostszych w instalacji.
