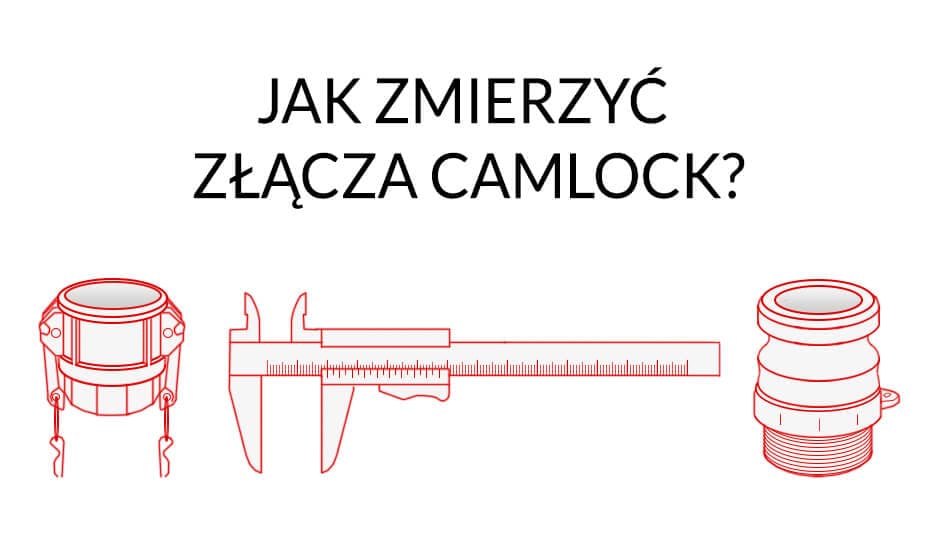

Główna grafika artykułu jak zmierzyć złącza Camlock. Grafika przedstawia suwmiarkę oraz dwa rodzaje złączy Camlock

Jak zmierzyć złącza Camlock?

Aby zmierzyć złącza Camlock, potrzebujesz odpowiedniego narzędzia. W tym przypadku wystarczy taśma miernicza, linijka lub suwmiarka. Gdy już się zaopatrzysz w któryś z przyrządów, przejdź do pomiarów.

Najprościej będzie, gdy sprawdzisz rozmiar końcówki węża lub rury. Jeśli średnica wewnętrzna przewodu lub gwint zewnętrzny/wewnętrzny wynosi 2 cale, wówczas złącze Camlock również będzie miało 2 cale.

Jednak istnieje wyjątek.

Nie ma międzynarodowego standardu dla złączy Camlock z polipropylenu, a różni producenci oferują różne rozmiary głowic. W rozmiarze 1/2 cala korpus ma w rzeczywistości rozmiar 3/4 cala, ale gwint (lub końcówka węża) ma rozmiar 1/2 cala. Istnieją również pewne anomalie w systemach o rozmiarze 1 1/4 cala.

Pomiary przeprowadzisz również na samych złączach. Wykonasz je nieco inaczej w zależności od tego, czy masz do czynienia z męską, czy żeńską końcówką.

Jak zmierzyć męskie złącza Camlock?

Męskie złącza Camlock zmierzysz, gdy określisz średnicę zewnętrzną. Jest to odległość między zewnętrznymi ścianami końcówki w najszerszym punkcie.

Masz już wynik? W takim razie porównaj go z tabelą poniżej, a dowiesz się, z jakim złączem Camlock masz do czynienia.

Jak zmierzyć żeńskie złącza Camlock?

Żeńskie złącze Camlock zmierzysz, gdy określisz jego średnicę wewnętrzną. Jest to odległość między wewnętrznymi ścianami końcówki w najszerszym punkcie.

Schemat mierzenia żeńskiego złącza Camlock oraz męskiego złącza Camlock

Podobnie jak w przypadku złącza męskiego, porównaj wynik z poniższą tabelą, a poznasz rozmiar złącza.

Tabela rozmiarów złączy Camlock

Rozmiar złącza Camlock [cale] Średnica zewnętrzna męskiej końcówki [cale] Średnica zewnętrzna męskiej końcówki [mm] Średnica wewnętrzna żeńskiej końcówki [cale] Średnica wewnętrzna żeńskiej końcówki [mm]
1/2 15/16 23,8 1 24,6
3/4 1 1/4 31,75 1 5/16 32,74
1 1 7/16 36,5 1 1/2 37,36
1 1/4 1 3/4 45,24 1 13/16 46,23
1 1/2 2 1/16 52,98 2 1/8 53,97
2 2 1/2 63 2 1/2 64
2 1/2 3 76 3 77
3 3 5/8 92 3 11/16 93
4 4 3/4 120 4 3/4 121
5 5 5/8 142,88 5 11/16 143,87
6 6 15/16 175,77 7 177,04

Rozmiary w milimetrach zawarte w tabeli mogą delikatnie różnić się od twojego wyniku. Nie jest to błąd.

Dlaczego mierzenie złączy Camlock jest ważne?

Mierzenie złączy Camlock jest ważne, ponieważ gdy używasz niewłaściwego rozmiaru produktów, rośnie ryzyko wystąpienia problemów, których w innym przypadku uniknąłbyś.

Złe dopasowanie złączy CAMLOCK może doprowadzić do nieszczelności instalacji rur i węży. Jednak istnieje też zagrożenie, że błędny rozmiar złączy doprowadzi do dalszych uszkodzeń, w tym awarii całej instalacji. Jak zapewne się domyślasz, niezbędne naprawy często są czasochłonne i niezwykle kosztowne.

Dlatego dobór odpowiedniej wielkości złączki jest tak istotny. Eliminuje niepotrzebne komplikacje w pracy instalacji wodnej (lub innej).

Przed uruchomieniem systemu zawsze upewnij się, czy Camlock działa prawidłowo i zapewnia odpowiednią szczelność.

Jeśli masz wątpliwości, czy dana złączka jest bezpieczna, dokładnie ją sprawdź i (jeśli zajdzie taka konieczność) natychmiast dokonaj niezbędnych zmian. Wybierz odpowiednie części zamienne oraz akcesoria do złączy Camlock.

Czy wszystkie złącza Camlock są tego samego rozmiaru?

Nie wszystkie złącza Camlock są tego samego rozmiaru. Na rynku znajdziesz produkty o różnej wielkości, dlatego dobór odpowiednich elementów armatury jest tak ważny. Dzięki temu unikniesz niepotrzebnych problemów (np. nieszczelności).

Czy mogę zmierzyć złączki Camlock za pomocą taśmy mierniczej?

Tak, możesz zmierzyć złączki Camlock za pomocą taśmy mierniczej. Jednak jeśli zależy ci na jak najdokładniejszym wyniku, skorzystaj z suwmiarki cyfrowej lub linijki elektronicznej.

Jakie są wymiary złącza Camlock 4 cale?

Wymiary złącza Camlock 4 cale są następujące: średnica zewnętrzna męskiej końcówki wynosi 120 mm, zaś średnica wewnętrzna żeńskiej - 121 mm. W artykule zamieściliśmy tabelę, w której znajdziesz także rozmiary pozostałych złączy Camlock.

Podsumowanie

Poświęcenie czasu na dokładny pomiar złączek Camlock jest bardzo ważne. Upewnij się, że kupujesz produkt, który pasuje do danego końca rury lub węża. Następnie użyj końcówek o kompatybilnych średnicach!

Jak mierzyć złączki Camlock? Przypominamy, że męskie złącza Camlock zmierzysz, gdy sprawdzisz ich średnicę zewnętrzną. Natomiast w przypadku żeńskich złączy camlock dokonaj pomiaru ich średnicy wewnętrznej.
