Czym jest temperatura pary wodnej?

Temperatura pary wodnej to parametr fizyczny, który pełni kluczową rolę w wielu gałęziach przemysłu, takich jak produkcja energii, systemy grzewcze, a także sektor chemiczny i spożywczy. Kontrolowanie temperatury pary wodnej jest szczególnie istotne w kotłach parowych, gdzie wykorzystuje się ją do napędzania turbin i generowania energii elektrycznej.

Optymalna temperatura pary wodnej zapewnia efektywność procesu, minimalizuje zużycie paliwa, a także zmniejsza ryzyko korozji i innych uszkodzeń sprzętu.

Ile stopni ma para wodna?

Para wodna ma 100 °C w standardowych warunkach atmosferycznych (ciśnienie 1013,25 hPa), ponieważ woda wrze w tej temperaturze. Jednak warto pamiętać, że temperatura pary wodnej zmienia się w zależności od ciśnienia.

Na przykład w próżni temperatura wrzenia i pary wodnej będzie niższa, a pod zwiększonym ciśnieniem - znacznie wyższa.


Ile stopni ma para technologiczna?

Para technologiczna zazwyczaj ma od 150 °C do 550 °C. Przy niższych ciśnieniach (np. 3-10 barów) temperatura pary technologicznej wynosi około 150-200 °C, co jest często stosowane w procesach grzewczych i wytwarzaniu ciepła. Z kolei w przypadku wyższych ciśnień, jak w elektrowniach czy rafineriach, temperatura pary może osiągać nawet 500-550 °C, co jest kluczowe dla efektywnej pracy turbin parowych i innych procesów wymagających wysokiej energii cieplnej.

Ile stopni ma para sucha?

Para sucha ma zazwyczaj 100 °C lub więcej w standardowych warunkach. Wynika to z faktu, że jej temperatura jest równa lub nieznacznie wyższa od temperatury nasycenia przy danym ciśnieniu.

Na przykład przy ciśnieniu 1 atmosfery (standardowe warunki) para sucha ma temperaturę ok. 100 °C. Jednak przy wyższych ciśnieniach jej temperatura również rośnie.

Ile stopni ma para mokra?

Para mokra ma ok. 100 °C przy ciśnieniu atmosferycznym. Wynika to z faktu, że jej temperatura jest równa lub nieco niższa od temperatury wrzenia wody przy danym ciśnieniu.

Jednak w przypadku pary mokrej właściwości termiczne i transport ciepła mogą ulegać pewnym zmianom, ponieważ jest ona mieszaniną pary i kropelek wody w stanie ciekłym.

Ile stopni ma para nasycona?

Para nasycona ma 100 °C w standardowych warunkach, ponieważ jej temperatura jest dokładnie równa temperaturze wrzenia wody przy danym ciśnieniu. Ten typ pary reprezentuje bowiem stan równowagi między fazą ciekłą i gazową, czyli ma największe możliwe ciśnienie i gęstość dla danej temperatury.

Ile stopni ma para nienasycona?

Para nienasycona ma około 100 °C w standardowych warunkach atmosferycznych (1 bar lub 100 kPa). Przy wyższych ciśnieniach jej temperatura wzrasta zgodnie z tabelami parowymi, ale pozostaje poniżej temperatury pary nasyconej, która jest całkowicie sucha.

Wynika to z faktu, że para nienasycona (inaczej para mokra) zazwyczaj ma temperaturę odpowiadającą punktowi wrzenia wody przy danym ciśnieniu. Jednak zawiera również wilgoć, co na jej właściwości cieplne.

Ile stopni ma para przegrzana?

Para przegrzana ma od 150 °C do nawet 600 °C lub więcej. Wszystko zależy od zastosowania i ciśnienia, pod którym jest podgrzewana. Uzyskuje się ją bowiem poprzez dalsze ogrzewanie pary nasyconej bez zwiększania ciśnienia.

Oznacza to także, że para przegrzana jest całkowicie sucha.

Przykładem jej zastosowania są elektrownie, gdzie wysokotemperaturowa para przegrzana służy do napędzania turbin parowych, co zwiększa efektywność procesu wytwarzania energii.

Ile stopni ma para przechłodzona?

Para przechłodzona ma poniżej 100 °C w standardowych warunkach ciśnienia. Wynika to z faktu, że zgodnie z definicją jej temperatura jest niższa, niż temperatura nasycenia.

Jednak para przechłodzona nie ulega skropleniu (czyli pozostaje w stanie gazowym) z powodu braku centrów kondensacji.

Jaka jest maksymalna temperatura pary wodnej?

Maksymalna temperatura pary wodnej teoretycznie nie ma górnej granicy, ponieważ można ją stale podgrzewać, o ile jest pod odpowiednim ciśnieniem. W praktyce jednak maksymalna temperatura pary wodnej jest ograniczona przez materiałowe i techniczne możliwości urządzeń używanych w przemyśle.

W przypadku przemysłowych zastosowań, takich jak elektrownie, para przegrzana może osiągać temperatury rzędu 600 °C do 650 °C, co jest bliskie górnej granicy wytrzymałości dla typowych turbin parowych i innych komponentów wykonanych z dostępnych materiałów.

Wyższe temperatury wymagają zastosowania specjalistycznych materiałów odpornych na ekstremalne warunki cieplne i ciśnieniowe, co znacząco zwiększa koszty i złożoność technologiczną.

Czy para wodna może być zimna?

Para wodna może być zimna w określonych warunkach. Na przykład para powstająca z wody w temperaturze pokojowej (20-25°C) przy niskim ciśnieniu (ok. 0,023 bar) może być odczuwana jako chłodna. Jednak w praktyce uzyskanie takich warunków wymaga zastosowania pomp próżniowych w laboratoriach lub procesach przemysłowych.

Jakie czynniki wpływają na temperaturę pary wodnej?

Na temperaturę pary wodnej wpływają następujące czynniki:

  • ciśnienie,
  • objętość,
  • entalpia,
  • entropia,
  • stopień suchości.

Poniżej przeczytasz o nich więcej.

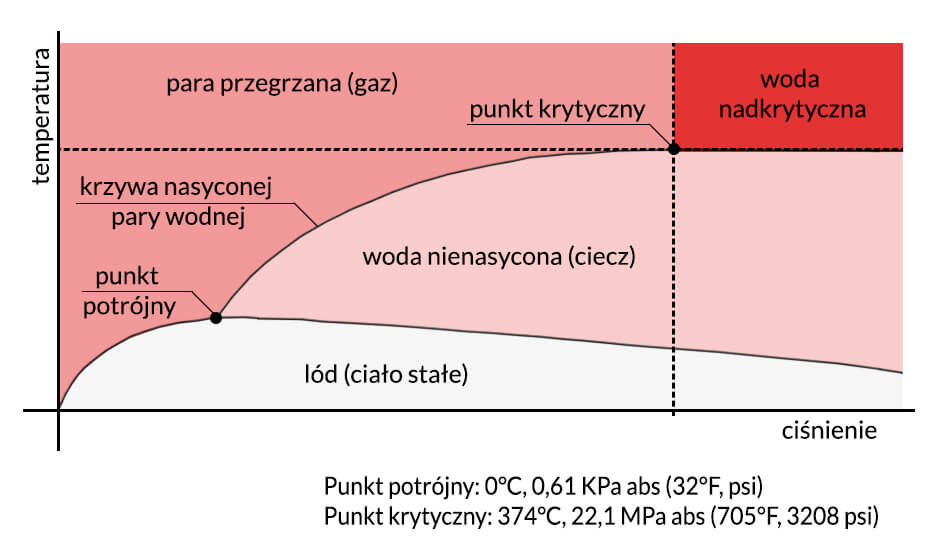

Jak ciśnienie wpływa na temperaturę pary wodnej?

Ciśnienie wpływa na temperaturę pary wodnej w sposób bezpośredni. Wraz ze wzrostem ciśnienia rośnie bowiem temperatura wrzenia wody, a tym samym temperatura pary wodnej.

Na przykład w warunkach atmosferycznych woda wrze w temperaturze 100 °C, ale w szybkowarze, gdzie ciśnienie jest wyższe, temperatura wrzenia może wynosić około 120 °C. Z kolei w przemyśle, w wysokociśnieniowych kotłach, temperatura pary osiąga nawet kilkaset stopni Celsjusza.

Jak objętość wpływa na temperaturę pary wodnej?

Objętość wpływa na temperaturę pary wodnej poprzez zależność wynikającą z równania stanu gazu doskonałego (w pewnym uproszczeniu, ponieważ para wodna nie jest idealnym gazem).

Jeśli w systemie zamkniętym objętość pary wodnej rośnie (przy stałej ilości masy i stałym ciśnieniu), a energia cieplna nie jest dodawana, temperatura pary wodnej będzie spadać, ponieważ cząsteczki pary mają więcej miejsca do poruszania się, co prowadzi do spadku ich średniej energii kinetycznej, a więc i temperatury.

I odwrotnie - jeżeli objętość zmniejsza się, a ciśnienie rośnie, temperatura pary wodnej podniesie się, ponieważ cząsteczki są bardziej ściśnięte, co zwiększa ich energię kinetyczną.

W praktyce procesy te są ściśle kontrolowane w systemach przemysłowych, aby uzyskać pożądane parametry pary. Specyficzne węże do pary wodnej muszą być przystosowane do zmieniających się parametrów pary wodnej.

Jak entalpia wpływa na temperaturę pary wodnej?

Entalpia ma bezpośredni wpływ na temperaturę pary wodnej, zwłaszcza w procesach przemysłowych i termodynamicznych, gdyż jest miarą całkowitej energii zawartej w układzie.

W przypadku pary wodnej entalpia obejmuje ciepło potrzebne do podgrzania wody do punktu wrzenia (ciepło właściwe) oraz ciepło potrzebne do zmiany fazy z cieczy na parę (ciepło parowania). Wzrost entalpii w systemie prowadzi więc do wzrostu temperatury pary, ponieważ dodawana energia jest przekształcana w energię kinetyczną cząsteczek, co podnosi ich temperaturę.

Jak entropia wpływa na temperaturę pary wodnej?

Entropia wpływa na temperaturę pary wodnej poprzez opisanie stopnia nieuporządkowania lub losowości cząsteczek w systemie.

Wzrost entropii zazwyczaj towarzyszy procesom, w których energia jest rozpraszana, a układ staje się bardziej nieuporządkowany, np. podczas parowania wody lub rozprężania pary. Kiedy entropia rośnie w procesie izotermicznym (przy stałej temperaturze), wskazuje to na przemianę fazową lub rozpraszanie energii bez zmiany temperatury.

Jednak w procesie adiabatycznym, gdzie nie dochodzi do wymiany ciepła z otoczeniem, wzrost entropii często wiąże się ze spadkiem temperatury. Dzieje się tak, gdyż w wyniku wzrostu entropii energia wewnętrzna układu rozprasza się na większą liczbę mikrostanów, co może obniżać średnią energię kinetyczną cząsteczek, a tym samym temperaturę.

Jak stopień suchości pary wpływa na temperaturę pary wodnej?

Stopień suchości bezpośrednio wpływa na temperaturę pary wodnej. Wynika to z faktu, że im bardziej sucha jest para, tym bliżej stanu przegrzania się znajduje. Dzięki temu jej temperatura może wzrosnąć.

Z kolei temperatura pary o niskim stopniu suchości (czyli bardziej mokrej) będzie odpowiadała temperaturze pary nasyconej przy danym ciśnieniu i nie wzrośnie, dopóki nie zostanie osiągnięty stan całkowicie suchej pary.

Stopień suchości jest szczególnie ważny w turbinach parowych i innych systemach energetycznych, gdzie para o wysokim stopniu suchości jest bardziej efektywna i zmniejsza ryzyko korozji urządzeń.

Czym jest diagram Moliera?

Diagram Moliera to graficzne narzędzie używane w termodynamice do przedstawiania właściwości pary wodnej oraz innych substancji. Znany jest również jako wykres h-s, ponieważ na jego osiach znajdują się entalpia (h) oraz entropia (s).

Umożliwia on inżynierom i naukowcom szybkie oraz efektywne przeprowadzanie analiz termodynamicznych.

Diagram Moliera jest szczególnie przydatny w inżynierii energetycznej i przemysłowej, gdzie często pracuje się z parą wodną, na przykład w turbinach parowych, kotłach czy systemach HVAC (ogrzewanie, wentylacja i klimatyzacja). Dzięki niemu można łatwo określić stan pary, analizować procesy termodynamiczne, takie jak adiabatyczne rozprężanie, izobaryczne podgrzewanie, czy izotermiczne skraplanie.

W praktyce diagram Moliera pozwala na szybką wizualizację i obliczenia związane z wydajnością energetyczną oraz optymalizacją procesów.

Na wykresie można znaleźć krzywe nasycenia, które oddzielają stany cieczy nasyconej, pary nasyconej i pary przegrzanej. Dzięki temu inżynierowie mogą dokładnie określić, w jakim stanie znajduje się para wodna w danym momencie procesu oraz jakie parametry należy zmienić, aby osiągnąć pożądany efekt.

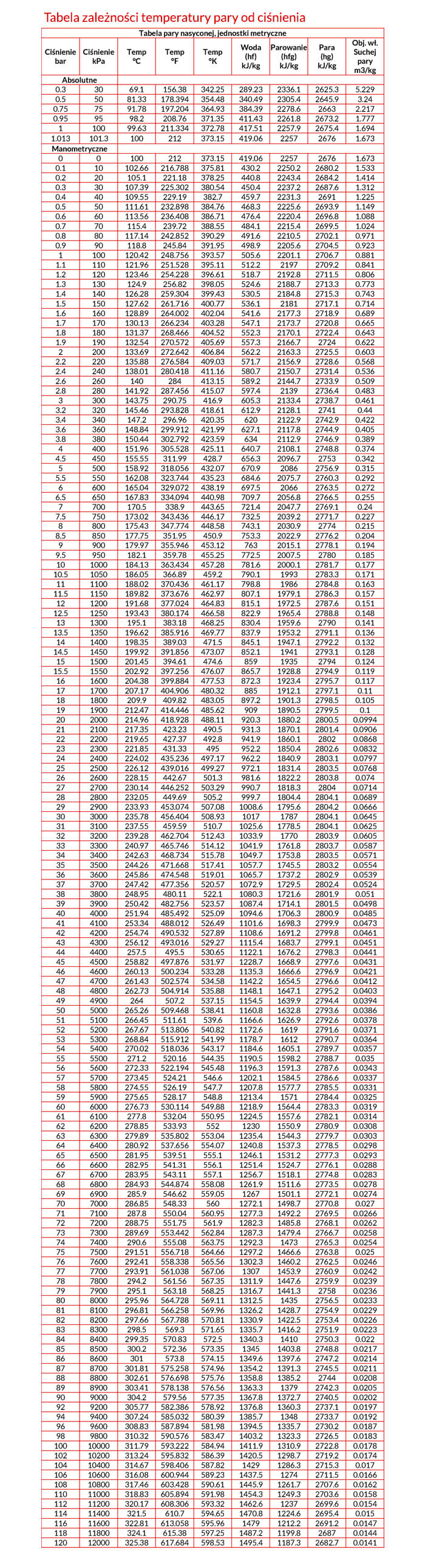

Tabela zależności temperatury pary od ciśnienia

Tabela zależności temperatury pary od ciśnienia - ciśnienie absolutne

Ciśnienie [bar]Ciśnienie [kPa]Temperatura [°C]Temperatura [°F]Temperatura [°K]Woda (hf) [kJ/kg]Parowanie (hfg) [kJ/kg]Para (hg) [kJ/kg]Objętość właściwa suchej pary [m3/kg]
0.33069.1156.38342.25289.232336.12625.35.229
0.55081.33178.394354.48340.492305.42645.93.24
0.757591.78197.204364.93384.392278.626632.217
0.959598.2208.76371.35411.432261.82673.21.777
110099.63211.334372.78417.512257.92675.41.694
1.013101.3100212373.15419.06225726761.673

Tabela zależności temperatury pary od ciśnienia - ciśnienie manometryczne

Ciśnienie [bar]Ciśnienie [kPa]Temperatura [°C]Temperatura [°F]Temperatura [°K]Woda (hf) [kJ/kg]Parowanie (hfg) [kJ/kg]Para (hg) [kJ/kg]Objętość właściwa suchej pary [m3/kg]
0.110102.66216.788375.81430.22250.22680.21.533
0.220105.1221.18378.25440.82243.42684.21.414
0.330107.39225.302380.54450.42237.22687.61.312
0.440109.55229.19382.7459.72231.326911.225
0.550111.61232.898384.76468.32225.62693.91.149
0.660113.56236.408386.71476.42220.42696.81.088
0.770115.4239.72388.55484.12215.42699.51.024
0.880117.14242.852390.29491.62210.52702.10.971
0.990118.8245.84391.95498.92205.62704.50.923
1100120.42248.756393.57505.62201.12706.70.881
1.1110121.96251.528395.11512.221972709.20.841
1.2120123.46254.228396.61518.72192.82711.50.806
1.3130124.9256.82398.05524.62188.72713.30.773
1.4140126.28259.304399.43530.52184.82715.30.743
1.5150127.62261.716400.77536.121812717.10.714
1.6160128.89264.002402.04541.62177.32718.90.689
1.7170130.13266.234403.28547.12173.72720.80.665
1.8180131.37268.466404.52552.32170.12722.40.643
1.9190132.54270.572405.69557.32166.727240.622
2200133.69272.642406.84562.22163.32725.50.603
2.2220135.88276.584409.03571.72156.92728.60.568
2.4240138.01280.418411.16580.72150.72731.40.536
2.6260140284413.15589.22144.72733.90.509
2.8280141.92287.456415.07597.421392736.40.483
3300143.75290.75416.9605.32133.42738.70.461
3.2320145.46293.828418.61612.92128.127410.44
3.4340147.2296.96420.356202122.92742.90.422
3.6360148.84299.912421.99627.12117.82744.90.405
3.8380150.44302.792423.596342112.92746.90.389
4400151.96305.528425.11640.72108.12748.80.374
4.5450155.55311.99428.7656.32096.727530.342
5500158.92318.056432.07670.920862756.90.315
5.5550162.08323.744435.23684.62075.72760.30.292
6600165.04329.072438.19697.520662763.50.272
6.5650167.83334.094440.98709.72056.82766.50.255
7700170.5338.9443.65721.42047.72769.10.24
7.5750173.02343.436446.17732.52039.22771.70.227
8800175.43347.774448.58743.12030.927740.215
8.5850177.75351.95450.9753.32022.92776.20.204
9900179.97355.946453.127632015.12778.10.194
9.5950182.1359.78455.25772.52007.527800.185
101000184.13363.434457.28781.62000.12781.70.177
10.51050186.05366.89459.2790.119932783.30.171
111100188.02370.436461.17798.819862784.80.163
11.51150189.82373.676462.97807.11979.12786.30.157
121200191.68377.024464.83815.11972.52787.60.151
12.51250193.43380.174466.58822.91965.42788.80.148
131300195.1383.18468.25830.41959.627900.141
13.51350196.62385.916469.77837.91953.22791.10.136
141400198.35389.03471.5845.11947.12792.20.132
14.51450199.92391.856473.07852.119412793.10.128
151500201.45394.61474.6859193527940.124
15.51550202.92397.256476.07865.71928.82794.90.119
161600204.38399.884477.53872.31923.42795.70.117
171700207.17404.906480.328851912.12797.10.11
181800209.9409.82483.05897.21901.32798.50.105
191900212.47414.446485.629091890.52799.50.1
202000214.96418.928488.11920.31880.22800.50.0994
212100217.35423.23490.5931.31870.12801.40.0906
222200219.65427.37492.8941.91860.128020.0868
232300221.85431.33495952.21850.42802.60.0832
242400224.02435.236497.17962.21840.92803.10.0797
252500226.12439.016499.27972.11831.42803.50.0768
262600228.15442.67501.3981.61822.22803.80.074
272700230.14446.252503.29990.71818.328040.0714
282800232.05449.69505.2999.71804.42804.10.0689
292900233.93453.074507.081008.61795.62804.20.0666
303000235.78456.404508.93101717872804.10.0645
313100237.55459.59510.71025.61778.52804.10.0625
323200239.28462.704512.431033.917702803.90.0605
333300240.97465.746514.121041.91761.82803.70.0587
343400242.63468.734515.781049.71753.82803.50.0571
353500244.26471.668517.411057.71745.52803.20.0554
363600245.86474.548519.011065.71737.22802.90.0539
373700247.42477.356520.571072.91729.52802.40.0524
383800248.95480.11522.11080.31721.62801.90.051
393900250.42482.756523.571087.41714.12801.50.0498
404000251.94485.492525.091094.61706.32800.90.0485
414100253.34488.012526.491101.61698.32799.90.0473
424200254.74490.532527.891108.61691.22799.80.0461
434300256.12493.016529.271115.41683.72799.10.0451
444400257.5495.5530.651122.11676.22798.30.0441
454500258.82497.876531.971228.71668.92797.60.0431
464600260.13500.234533.281135.31666.62796.90.0421
474700261.43502.574534.581142.21654.52796.60.0412
484800262.73504.914535.881148.11647.12795.20.0403
494900264507.2537.151154.51639.92794.40.0394
505000265.26509.468538.411160.81632.82793.60.0386
515100266.45511.61539.61166.61626.92792.60.0378
525200267.67513.806540.821172.616192791.60.0371
535300268.84515.912541.991178.716122790.70.0364
545400270.02518.036543.171184.61605.12789.70.0357
555500271.2520.16544.351190.51598.22788.70.035
565600272.33522.194545.481196.31591.32787.60.0343
575700273.45524.21546.61202.11584.52786.60.0337
585800274.55526.19547.71207.81577.72785.50.0331
595900275.65528.17548.81213.415712784.40.0325
606000276.73530.114549.881218.91564.42783.30.0319
616100277.8532.04550.951224.51557.62782.10.0314
626200278.85533.9355212301550.92780.90.0308
636300279.89535.802553.041235.41544.32779.70.0303
646400280.92537.656554.071240.81537.32778.50.0298
656500281.95539.51555.11246.11531.22777.30.0293
666600282.95541.31556.11251.41524.72776.10.0288
676700283.95543.11557.11256.71518.12774.80.0283
686800284.93544.874558.081261.91511.62773.50.0278
696900285.9546.62559.0512671501.12772.10.0274
707000286.85548.335601272.11498.72770.80.027
717100287.8550.04560.951277.31492.22769.50.0266
727200288.75551.75561.91282.31485.82768.10.0262
737300289.69553.442562.841287.31479.42766.70.0258
747400290.6555.08563.751292.314732765.30.0254
757500291.51556.718564.661297.21466.62763.80.025
767600292.41558.338565.561302.31460.22762.50.0246
777700293.91561.038567.0613071453.92760.90.0242
787800294.2561.56567.351311.91447.62759.90.0239
797900295.1563.18568.251316.71441.327580.0236
808000295.96564.728569.111312.514352756.50.0233
818100296.81566.258569.961326.21428.72754.90.0229
828200297.66567.788570.811330.91422.52753.40.0226
838300298.5569.3571.651335.71416.22751.90.0223
848400299.35570.83572.51340.314102750.30.022
858500300.2572.36573.3513451403.82748.80.0217
868600301573.8574.151349.61397.62747.20.0214
878700301.81575.258574.961354.21391.32745.50.0211
888800302.61576.698575.761358.81385.227440.0208
898900303.41578.138576.561363.313792742.30.0205
909000304.2579.56577.351367.81372.72740.50.0202
929200305.77582.386578.921376.81360.32737.10.0197
949400307.24585.032580.391385.713482733.70.0192
969600308.83587.894581.981394.51335.72730.20.0187
989800310.32590.576583.471403.21323.32726.50.0183
10010000311.79593.222584.941411.91310.92722.80.0178
10210200313.24595.832586.391420.51298.72719.20.0174
10410400314.67598.406587.8214291286.32715.30.017
10610600316.08600.944589.231437.512742711.50.0166
10810800317.46603.428590.611445.91261.72707.60.0162
11011000318.83605.894591.981454.31249.32703.60.0158
11211200320.17608.306593.321462.612372699.60.0154
11411400321.5610.7594.651470.81224.62695.40.015
11611600322.81613.058595.9614791212.22691.20.0147
11811800324.1615.38597.251487.21199.826870.0144
12012000325.38617.684598.531495.41187.32682.70.0141

Czym jest ciepło właściwe pary wodnej?

Ciepło właściwe pary wodnej to ilość ciepła potrzebna do podniesienia temperatury jednostki masy pary wodnej o jeden stopień Celsjusza. Wartość ta jest kluczowa w kontekście analizy termodynamicznej procesów przemysłowych oraz inżynierii cieplnej.

Ile wynosi ciepło właściwe pary wodnej?

Ciepło właściwe pary wodnej wynosi około 2,08 kJ/kg·K w warunkach standardowych (nasyconej pary wodnej przy ciśnieniu atmosferycznym). W przypadku pary przegrzanej ciepło właściwe może być nieco wyższe - od 2,1 do 2,4 kJ/kg·K w zależności od temperatury przegrzania.

Dlatego należy pamiętać, że ciepło właściwe jest zmienne i zależy od stanu pary (nasycenia czy przegrzania) oraz ciśnienia, pod jakim się ona znajduje.

Ciepło właściwe jest istotnym parametrem w obliczeniach energetycznych, szczególnie w procesach, gdzie para wodna jest używana jako medium przenoszące ciepło. Przykładem takich zastosowań są systemy ogrzewania, chłodzenia, a także turbiny parowe w elektrowniach.

Wysokie ciepło właściwe pary wodnej oznacza, że jest ona efektywnym nośnikiem energii cieplnej, co przyczynia się do jej szerokiego wykorzystania w przemyśle.

Zdjęcie Bartosza Kułakowskiego - prezes zarządu w Hosetech sp. z o.o.

Autor artykułu

Bartosz Kułakowski

CEO Hosetech Sp.z o.o.

Bartosz Kułakowski jest specjalistą od węży i złączy przemysłowych z ponad 10 letnim doświadczeniem. Bartosz jest obecny w branży technicznej od 2013 roku. Zdobywał doświadczenie jako doradca techniczno-handlowy w sektorze tworzywowych taśm przenośnikowych, konstrukcji stalowych, węży i złączy przemysłowych. Od 2016 roku specjalizuje się wyłącznie w wężach i złączach. Twórca firmy HOSETECH Bartosz Kułakowski, obecnie HOSETECH Sp. z o.o.

Spis treści

Czym jest temperatura pary wodnej?

Ile stopni ma para wodna?

Ile stopni ma para technologiczna?

Ile stopni ma para sucha?

Ile stopni ma para mokra?

Ile stopni ma para nasycona?

Ile stopni ma para nienasycona?

Ile stopni ma para przegrzana?

Ile stopni ma para przechłodzona?

Jaka jest maksymalna temperatura pary wodnej?

Czy para wodna może być zimna?

Jakie czynniki wpływają na temperaturę pary wodnej?

Jak ciśnienie wpływa na temperaturę pary wodnej?

Jak objętość wpływa na temperaturę pary wodnej?

Jak entalpia wpływa na temperaturę pary wodnej?

Jak entropia wpływa na temperaturę pary wodnej?

Jak stopień suchości pary wpływa na temperaturę pary wodnej?

Czym jest diagram Moliera?

Tabela zależności temperatury pary od ciśnienia

Tabela zależności temperatury pary od ciśnienia - ciśnienie absolutne

Tabela zależności temperatury pary od ciśnienia - ciśnienie manometryczne

Czym jest ciepło właściwe pary wodnej?

Ile wynosi ciepło właściwe pary wodnej?

Te produkty mogą Cię zainteresować

;
