Para przegrzana - definicja, jak powstaje, jak rozpoznać

Czym jest para przegrzana?

Para przegrzana to specyficzny stan pary wodnej, w którym jej temperatura przekracza temperaturę wrzenia przy danym ciśnieniu. Para przegrzana powstaje poprzez dalsze podgrzewanie pary nasyconej w specjalnym urządzeniu zwanym przegrzewaczem. Para przegrzana to para sucha, co oznacza, że nie zawiera wilgoci.

Jaka jest różnica pomiędzy zwykłą parą i parą przegrzaną?

Różnica między zwykłą parą i parą przegrzaną sprowadza się do stopnia wilgotności i temperatury.

To, co nazywamy zwykłą parą, zawiera mieszaninę pary wodnej i kropel wody w stanie ciekłym. Innymi słowy: nie cała ciecz została przekształcona w parę, co jest charakterystyczne dla stanu bliskiego nasyceniu przy danej temperaturze i ciśnieniu.

Natomiast para przegrzana jest całkowicie sucha, a jej temperatura jest wyższa, niż temperatura wrzenia cieczy przy danym ciśnieniu. Dzięki temu nie zawiera kropel wody i ma wyższy stopień energii, co czyni ją bardziej efektywną do zastosowań przemysłowych, takich jak napęd turbin parowych.

Jaka jest różnica pomiędzy parą suchą i parą przegrzaną?

Różnica pomiędzy parą suchą i parą przegrzaną kryje się przede wszystkim w temperaturze.

Para sucha to inaczej para nasycona, która nie zawiera żadnych kropelek wody, ponieważ cała ciecz została przekształcona w parę. Jest to także stan, w którym para znajduje się w równowadze z cieczą przy danej temperaturze i ciśnieniu.

Z kolei para przegrzana jest parą suchą, która została podgrzana powyżej temperatury wrzenia przy danym ciśnieniu, przez co nie znajduje się już w równowadze z cieczą. Dzięki temu ma wyższą temperaturę i większą zawartość energii, co jest korzystne w procesach wymagających wysokiej efektywności cieplnej.

Jaka jest różnica pomiędzy parą nasyconą i parą przegrzaną?

Różnica pomiędzy parą nasyconą i parą przegrzaną kryje się przede wszystkim w temperaturze.

Para nasycona występuje w stanie równowagi termodynamicznej z cieczą przy danej temperaturze i ciśnieniu. Z definicji jest to para sucha, ale w praktyce może zawierać niewielką ilość wilgoci.

Z kolei para przegrzana jest zawsze sucha, a jej temperatura pozostaje wyższa, niż temperatura wrzenia przy danym ciśnieniu. Oznacza to, że para została dodatkowo podgrzana poza punkt nasycenia. Ma więc więcej energii i jest bardziej efektywna do zastosowań wymagających intensywnego przekazywania ciepła lub pracy mechanicznej.

Jak rozpoznać parę przegrzaną?

Parę przegrzaną można rozpoznać, przeprowadzając pomiar temperatury i ciśnienia. Ma ona bowiem temperaturę wyższą, niż temperatura wrzenia cieczy przy danym ciśnieniu.

W praktyce oznacza to, że jeśli po zmierzeniu temperatury jest ona wyższa, niż punkt wrzenia dla aktualnego ciśnienia, mamy do czynienia z parą przegrzaną.

Poza tym para przegrzana ma niższą gęstość i jest całkowicie sucha, co oznacza brak obecności kropelek wody, które można zaobserwować w parze mokrej.

Kiedy para jest przegrzana?

Para jest przegrzana, gdy ma temperaturę wyższą, niż temperatura wrzenia cieczy przy danym ciśnieniu. Dzięki temu staje się również bardziej efektywnym nośnikiem energii.

Jak powstaje para przegrzana?

Para przegrzana powstaje w wyniku dalszego podgrzewania pary nasyconej, która jest już całkowicie sucha, a jej temperatura odpowiada temperaturze wrzenia w danym ciśnieniu. Odbywa się to w specjalnym urządzeniu zwanym przegrzewaczem.

Najpierw kocioł parowy wytwarza parę nasyconą. Następnie jest ona kierowana do przegrzewacza składającego się z sieci rur otoczonych gorącymi spalinami z paleniska kotła. Powoduje to dalszy wzrost temperatury pary.

W ten sposób para staje się przegrzana, co oznacza, że nie zawiera już żadnych kropelek wody i ma znacznie wyższą temperaturę. Dzięki temu ma większą zdolność do przenoszenia energii cieplnej i jest bardziej efektywna w zastosowaniach przemysłowych, takich jak napęd turbin parowych czy systemów grzewczych.

Jakie są właściwości pary przegrzanej?

Właściwości pary przegrzanej są następujące:

• Wyższa temperatura - Para przegrzana ma temperaturę wyższą, niż temperatura pary nasyconej przy danym ciśnieniu.
• Brak wilgoci - Para przegrzana jest całkowicie sucha, czyli nie zawiera kropli cieczy. Oznacza to, że nie ma ryzyka kondensacji w urządzeniach, takich jak turbiny.
• Wyższa entalpia - Para przegrzana posiada wyższą entalpię (zawartość energii) w porównaniu do pary nasyconej, co czyni ją bardziej efektywną w wielu procesach.
• Niższa gęstość - Para przegrzana ma mniejszą gęstość, niż para nasycona, co oznacza, że przy tej samej masie zajmuje więcej miejsca.
• Lepsze właściwości przenoszenia ciepła - Dzięki wyższej temperaturze i energii, para przegrzana jest bardziej efektywna w przenoszeniu energii cieplnej w procesach przemysłowych.
• Stabilność termodynamiczna - Para przegrzana jest bardziej stabilna termodynamicznie i mniej podatna na kondensację, co jest istotne w aplikacjach wymagających wysokiej efektywności cieplnej.

Ile stopni ma para przegrzana?

To, ile stopni ma para przegrzana, zależy od warunków, w jakich jest wytwarzana i wykorzystywana. W energetyce i przemyśle typowe wartości temperatury pary przegrzanej wahają się od 300 °C do 600 °C.

W elektrowniach konwencjonalnych para przegrzana może osiągać temperatury około 540 °C, a w jeszcze bardziej zaawansowanych systemach, takich jak elektrownie jądrowe czy wysokosprawne turbiny gazowe, jej temperatura nieraz przekracza 600 °C.

Jakie ciśnienie ma para przegrzana?

Para przegrzana ma różne ciśnienie, ponieważ w tym stanie nie ma bezpośredniego związku między ciśnieniem i temperaturą. Wszystko zależy od konkretnego zastosowania i warunków wytwarzania.

Jednak w praktyce przemysłowej para przegrzana zazwyczaj pracuje pod wysokim ciśnieniem, często w zakresie od około 10 barów do nawet 220 barów.

Na przykład w elektrowniach parowych, gdzie para przegrzana jest używana do napędzania turbin, typowe ciśnienie może wynosić od 60 do 180 barów. Wysokie ciśnienie jest bowiem kluczowe dla efektywnej konwersji energii cieplnej na mechaniczną, a połączenie wysokiego ciśnienia i temperatury pary przegrzanej zwiększa wydajność całego procesu.

Jaka jest objętość właściwa pary przegrzanej?

Objętość właściwa pary przegrzanej jest większa, niż objętość właściwa pary nasyconej, ze względu na wyższą temperaturę. Dokładna wartość liczbowa zależy jednak od temperatury i ciśnienia.

Na przykład, przy ciśnieniu 1 MPa (10 barów) i temperaturze 300 °C, objętość właściwa pary przegrzanej wynosi około 0,258 m³/kg. Jednak w miarę wzrostu temperatury i spadku ciśnienia objętość właściwa będzie rosła.

Jaka jest entalpia pary przegrzanej?

Dokładna wartość entalpii zależy od temperatury i ciśnienia pary przegrzanej. Przykładowo, entalpia pary przegrzanej o temperaturze 400 °C i ciśnieniu 1 MPa wynosi około 3264 kJ/kg.

Wzrost temperatury i ciśnienia powoduje dalszy wzrost entalpii. Entalpia pary przegrzanej jest większa, niż entalpia pary nasyconej, co wynika z wyższej temperatury i energii zawartej w parze.

Jaka jest entropia pary przegrzanej?

Dla pary przegrzanej przy ciśnieniu 1 MPa i temperaturze 400 °C entropia wynosi około 7,4668 kJ/(kg·K).

Wzrost temperatury przy stałym ciśnieniu powoduje dalszy wzrost entropii. Entropia pary przegrzanej jest wyższa w porównaniu do pary nasyconej.

Entropia opisuje stopień nieuporządkowania cząsteczek w układzie.

Czy para przegrzana jest mokra, czy sucha?

Para przegrzana zawsze jest sucha. Oznacza to, że nie zawiera kropelek wody, w przeciwieństwie do pary mokrej, która jest mieszaniną pary wodnej i cieczy.

Dzięki brakowi wilgoci para przegrzana ma lepsze właściwości termodynamiczne i jest bardziej efektywna w przenoszeniu energii cieplnej.

Czy para przegrzana jest żrąca?

Para przegrzana sama w sobie nie jest żrąca, ale jej wysoka temperatura może powodować korozję materiałów, z którymi ma kontakt, szczególnie jeśli nie są one odporne na wysokie temperatury.

Żrące właściwości mogą również pojawić się w obecności zanieczyszczeń lub chemikaliów w systemie.

Dlaczego para przegrzana nie jest widoczna?

Para przegrzana nie jest widoczna, ponieważ jest w stanie gazowym i nie zawiera kropelek wody, które rozpraszają światło. Brak kropelek wody oznacza, że para przegrzana nie tworzy mgły ani chmurki, co jest charakterystyczne dla pary mokrej.

Jakie są zastosowania pary przegrzanej?

Para przegrzana znajduje szerokie zastosowanie w różnych dziedzinach przemysłu i energetyki. Jej wysokie właściwości termodynamiczne sprawiają bowiem, że jest idealnym medium do przenoszenia energii cieplnej.

Dlatego para przegrzana jest powszechnie używana w elektrowniach do napędu turbin parowych, w procesach przemysłowych wymagających wysokich temperatur oraz w przemyśle chemicznym do destylacji i innych procesów technologicznych.

Czy para przegrzana jest używana w turbinach?

Tak, para przegrzana jest powszechnie używana w turbinach, zarówno w elektrowniach konwencjonalnych, jak i jądrowych. Jej wysoka temperatura i brak wilgoci zwiększają sprawność i wydajność turbin, co przekłada się na bardziej efektywne wytwarzanie energii elektrycznej.

Turbiny parowe zasilane parą przegrzaną osiągają wyższą sprawność termodynamiczną, co jest kluczowe dla optymalizacji procesów energetycznych.

Czy para przegrzana jest używana w ogrzewaniu?

Nie, para przegrzana nie jest używana w ogrzewaniu, ponieważ jej zdolność do przekazywania ciepła przez kondensację jest znacznie mniejsza, niż w przypadku pary nasyconej.

Ponadto zmienna temperatura pary przegrzanej, nawet przy stałym ciśnieniu, powoduje, że musi ona utrzymywać wysoką prędkość, aby uniknąć spadków temperatury spowodowanych utratą ciepła z systemu.

Czy para przegrzana jest używana w elektrowniach jądrowych?

Tak, para przegrzana jest używana w elektrowniach jądrowych. Napędza ona turbiny generujące energię elektryczną. Dzięki wysokiej temperaturze pary przegrzanej możliwe jest osiągnięcie większej sprawności termodynamicznej, co przekłada się na bardziej efektywne wytwarzanie energii.

Czy para przegrzana jest używana w parownikach?

Para przegrzana nie jest typowo używana w parownikach, ponieważ jej wysoka temperatura i brak kondensacji sprawiają, że jest mniej efektywna w przekazywaniu ciepła w procesach odparowywania.

Parowniki zwykle korzystają z pary nasyconej, która podczas kondensacji oddaje dużą ilość ciepła (ciepło utajone), co jest kluczowe dla efektywnego odparowywania cieczy.

Czy para przegrzana jest używana w bojlerach?

Para przegrzana jest używana w bojlerach, zwłaszcza w przemysłowych kotłach parowych, gdzie jest potrzebna do zasilania turbin w elektrowniach. W takich systemach para wodna najpierw jest generowana jako para nasycona, a następnie podgrzewana w przegrzewaczach do wyższych temperatur, aby zwiększyć entalpię i poprawić efektywność turbin.

Dzięki temu procesowi para przegrzana dostarcza więcej energii mechanicznej, co przekłada się na wyższą sprawność energetyczną całego układu. Co więcej, pomaga ona również zmniejszyć korozję i erozję w systemach parowych.

Jak transportowana jest para przegrzana?

Para przegrzana jest transportowana za pomocą specjalnie zaprojektowanych systemów rurociągów, które są zdolne wytrzymać wysokie temperatury i ciśnienia. Zazwyczaj powstają one z materiałów o dużej odporności na korozję i wysoką temperaturę, takich jak stal nierdzewna lub specjalne stopy.

Aby zminimalizować straty ciepła podczas transportu, rury są często izolowane termicznie.

Dodatkowo systemy te mogą zawierać pułapki parowe i zawory regulacyjne, które pomagają w utrzymaniu odpowiednich parametrów pary oraz zabezpieczają przed nadmiernym spadkiem ciśnienia i temperatury. Jest to kluczowe dla efektywnego działania urządzeń korzystających z pary przegrzanej.

Jak kontrolować parę przegrzaną?

Parę przegrzaną kontroluje się poprzez precyzyjne zarządzaniu jej temperaturą i ciśnieniem, co jest kluczowe dla bezpieczeństwa i efektywności systemów, w których jest wykorzystywana.

Temperaturę pary przegrzanej reguluje się poprzez kontrolę ilości ciepła dostarczanego w przegrzewaczach, często z użyciem zaworów regulacyjnych, które mogą zmniejszyć przepływ ciepła lub dodać więcej chłodnego powietrza. Z kolei ciśnienie kontroluje się za pomocą zaworów redukcyjnych i regulacyjnych.

Systemy monitorowania i automatycznego sterowania, takie jak termopary i manometry, też są niezbędne do ciągłego nadzorowania parametrów pary. Dzięki nim pozostaje ona w bezpiecznych i pożądanych granicach operacyjnych.

Jak kontrolować temperaturę pary przegrzanej?

Temperaturę pary przegrzanej kontroluje się głównie poprzez regulację ilości ciepła dostarczanego do przegrzewacza oraz przez kontrolę przepływu. Służą do tego automatyczne zawory regulacyjne. To właśnie one dostosowują przepływ ciepła do przegrzewacza, aby utrzymać żądaną temperaturę pary.

Dodatkowo stosuje się spryskiwacze, które wtryskują niewielkie ilości wody do przepływu pary, redukując jej temperaturę w kontrolowany sposób.

Ważne są także czujniki obecne w układzie. Monitorują one parametry pary w czasie rzeczywistym i przesyłają dane do systemu sterowania, który automatycznie dostosowuje działanie zaworów i spryskiwaczy, zapewniając stabilność i precyzyjną kontrolę temperatury.

Jaka jest temperatura krytyczna pary przegrzanej?

Temperatura krytyczna pary przegrzanej wynosi 374,14°C (647,3 K) przy ciśnieniu 22,1 MPa lub wyższym. Jest to punkt, w którym woda i para wodna osiągają równowagę w stanie nadkrytycznym. Różnice między cieczą a gazem zanikają, a substancja występuje jako jednolita faza płynna o właściwościach pośrednich między cieczą a gazem.

Jednak poniżej ciśnienia 22,1 MPa para przegrzana nie ma temperatury krytycznej.

Jaka jest temperatura maksymalna pary przegrzanej?

Temperatura maksymalna pary przegrzanej osiąga nawet 600-620 °C (1112-1148°F) w praktycznych zastosowaniach przemysłowych. Jednak w niektórych zaawansowanych systemach energetycznych może być jeszcze wyższa, sięgając 700 °C (1292°F) lub więcej.

Wyższe temperatury zwiększają sprawność termodynamiczną cyklu Rankine'a, dlatego są pożądane w nowoczesnych elektrowniach, zwłaszcza w elektrowniach jądrowych i węglowych o wysokiej sprawności.

Jednak maksymalna temperatura pary przegrzanej jest ograniczona przez wytrzymałość materiałów używanych do budowy kotłów, przegrzewaczy, rurociągów i turbin, które muszą wytrzymać ekstremalne warunki termiczne i mechaniczne.

Jak ochłodzić parę przegrzaną?

Parę przegrzaną można ochłodzić za pomocą spryskiwaczy wodnych, które wtryskują dokładnie kontrolowaną ilość wody do strumienia pary. Proces ten obniża temperaturę poprzez odparowanie wody, co absorbuje ciepło z pary i powoduje jej schłodzenie.

Alternatywnie można również użyć wymienników ciepła, gdzie para przegrzana przepływa przez węże do pary wodnej lub rury, oddając ciepło do otaczającego medium, takiego jak woda lub powietrze.

Czujniki temperatury monitorują proces chłodzenia w czasie rzeczywistym, a systemy sterowania automatycznie dostosowują ilość wtryskiwanej wody lub przepływ przez wymienniki. Zapewnia to precyzyjne utrzymanie żądanej temperatury pary.

Jakie są zalety pary przegrzanej?

Zalety pary przegrzanej są następujące:

• Wyższa efektywność energetyczna - Dzięki wysokiej temperaturze para przegrzana pozwala na bardziej efektywne przekształcanie energii cieplnej w mechaniczną i elektryczną, co jest kluczowe w turbinach parowych i innych maszynach energetycznych.
• Większa pojemność cieplna - Para przegrzana może przenosić więcej energii na jednostkę masy, co czyni ją bardziej wydajnym medium do przenoszenia ciepła w procesach przemysłowych.
• Brak wilgoci - Jako że para przegrzana jest sucha, eliminuje problemy związane z korozją i erozją urządzeń spowodowanych obecnością kropel wody, co jest częstym problemem w systemach wykorzystujących parę nasyconą.
• Stabilność termiczna - Para przegrzana zapewnia stabilne warunki pracy w wysokotemperaturowych procesach przemysłowych. Są one niezbędne dla osiągnięcia wysokiej jakości produktów i niezawodności operacyjnej.
• Zwiększona żywotność sprzętu - Dzięki eliminacji wilgoci i wyższej efektywności energetycznej, urządzenia pracujące na parze przegrzanej są mniej narażone na uszkodzenia i zużycie, co zwiększa żywotność sprzętu.

Jakie są wady pary przegrzanej?

Wady pary przegrzanej są następujące:

• Trudność w przekazywaniu ciepła - Para przegrzana, ze względu na brak kondensacji, jest mniej efektywna w przekazywaniu ciepła, niż para nasycona. Nie nadaje się więc do aplikacji grzewczych.
• Wysokie koszty infrastruktury - Wytwarzanie, transport i kontrola pary przegrzanej wymaga zaawansowanej technologii, w tym materiałów odpornych na wysokie temperatury i ciśnienia, co zwiększa koszty inwestycji i utrzymania.
• Skomplikowane systemy kontrolne - Utrzymanie odpowiedniej temperatury i ciśnienia pary przegrzanej wymaga zaawansowanych systemów monitorowania i regulacji, co zwiększa złożoność operacyjną i techniczną.
• Ryzyko związane z wysoką temperaturą - Wysoka temperatura pary przegrzanej zwiększa ryzyko awarii sprzętu, jeśli nie jest odpowiednio kontrolowana. Ponadto stanowi zagrożenie dla bezpieczeństwa personelu.
• Potrzeba specjalistycznej obsługi - Ze względu na złożoność i ryzyko związane z parą przegrzaną wymagane jest, aby personel był odpowiednio przeszkolony i posiadał specjalistyczną wiedzę techniczną. Wiąże się to z wyższymi kosztami operacyjnymi.
• Straty ciepła - Pomimo izolacji, transport pary przegrzanej na duże odległości prowadzi do strat ciepła, co zmniejsza efektywność całego systemu i może wymagać dodatkowego podgrzewania pary w miejscu użytkowania.

Jakie zagrożenia są związane z parą przegrzaną?

Zagrożenia związane z parą przegrzaną dotyczą przede wszystkim jej wysokiej temperatury i ciśnienia. Do najważniejszych niebezpieczeństw należą:

• Poparzenia i urazy termiczne - Kontakt z parą przegrzaną może powodować poważne poparzenia i urazy ze względu na jej wysoką temperaturę.
• Wysokie ciśnienie - Systemy pracujące z parą przegrzaną działają pod wysokim ciśnieniem, co zwiększa ryzyko wybuchów i awarii rurociągów oraz zbiorników.
• Awaria sprzętu - Ekstremalne warunki termiczne i mechaniczne mogą prowadzić do szybszego zużycia i awarii sprzętu, co zwiększa ryzyko wystąpienia nagłych i niebezpiecznych sytuacji.
• Wyciek pary - Wyciek pary przegrzanej jest trudny do wykrycia wizualnie, ponieważ nie zawiera ona widocznych kropli wody, co może prowadzić do niezauważalnych, a zarazem groźnych sytuacji.
• Eksplozje - Niewłaściwe zarządzanie ciśnieniem i temperaturą może prowadzić do eksplozji systemów parowych, co stwarza poważne zagrożenie dla ludzi i infrastruktury.
• Korozja i erozja - Wysokie temperatury mogą przyspieszać procesy korozji i erozji materiałów, z których wykonane są rurociągi i urządzenia, zwiększając ryzyko awarii.
• Zatrucia - Chociaż para przegrzana sama w sobie nie jest toksyczna, może powodować uwalnianie się toksycznych substancji z materiałów, które napotyka, co może prowadzić do zatruć.
• Problemy z oddychaniem - W zamkniętych przestrzeniach wycieki pary mogą powodować problemy z oddychaniem, zwłaszcza jeśli zastępuje ona tlen.
• Oparzenia dróg oddechowych - Wdychanie pary przegrzanej prowadzi do poważnych oparzeń dróg oddechowych, co jest śmiertelnie niebezpieczne.

Czy para przegrzana może spowodować pożar?

Para przegrzana sama w sobie nie może spowodować pożaru, ponieważ jest gazowym stanem skupienia wody. Jednak jej wysoka temperatura stanowi pośrednie zagrożenie pożarowe. Jeśli bowiem para przegrzana wejdzie w kontakt z łatwopalnymi materiałami lub substancjami, może je podgrzać do temperatury zapłonu.

Ponadto wycieki pary przegrzanej mogą uszkodzić izolację i inne materiały budowlane, co również zwiększa ryzyko pożarów w obszarach przemysłowych.

Dlatego istotne jest, aby systemy parowe były dobrze zaprojektowane, odpowiednio utrzymane i regularnie kontrolowane w celu zminimalizowania takiego ryzyka.

Czy para przegrzana może skaleczyć?

Para przegrzana nie może bezpośrednio spowodować skaleczeń, ponieważ jest to gazowy stan skupienia wody o wysokiej temperaturze.

Jednak kontakt pary ze skórą poskutkuje poważnymi poparzeniami termicznymi, które mogą uszkodzić tkanki skórne i mięśniowe. Co więcej, poparzenia mogą być głębokie i prowadzić do poważnych urazów wymagających natychmiastowej interwencji medycznej.

W skrajnych przypadkach wysokie ciśnienie pary przegrzanej może także spowodować mechaniczne uszkodzenia, takie jak rozerwanie tkanek, jeśli nastąpi gwałtowny wyciek lub eksplozja w systemie.

Dlatego praca z parą przegrzaną wymaga stosowania odpowiednich środków ochrony osobistej i zachowania wysokich standardów bezpieczeństwa.

Czy para przegrzana może poparzyć?

Tak, para przegrzana może poparzyć. Jej wysoka temperatura skutkuje natychmiastowymi i głębokimi poparzeniami skóry oraz tkanek podskórnych. Poparzenia te są bardzo bolesne i wymagają natychmiastowej interwencji medycznej.

Wysoka temperatura pary przegrzanej sprawia, że jest ona znacznie bardziej niebezpieczna, niż para nasycona. Wynika to z faktu, że para przegrzana nie kondensuje się łatwo na skórze, co zwiększa ilość przekazywanego ciepła i potencjalne uszkodzenia tkanek.

Tabele pary przegrzanej

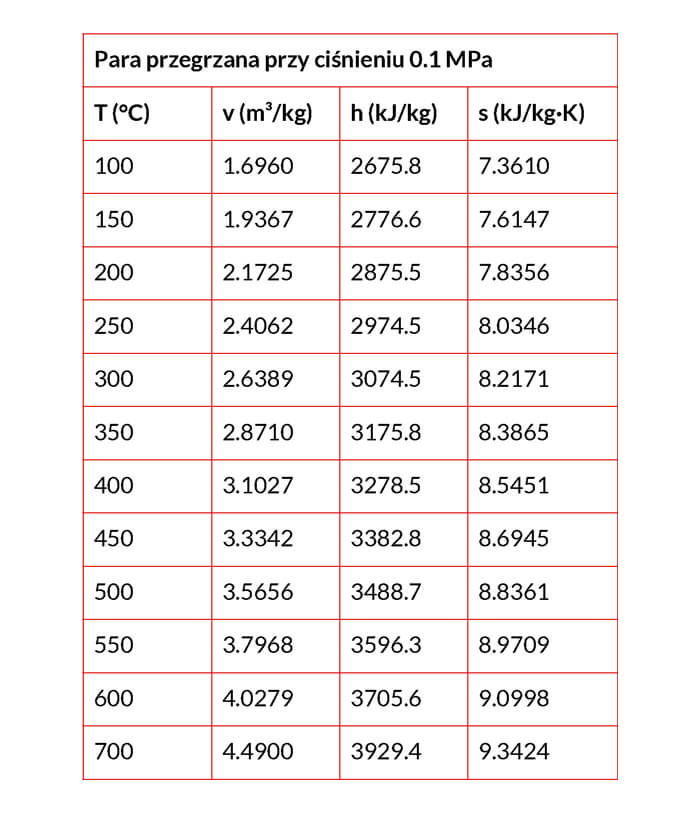

Tabela pary przegrzanej przy ciśnieniu 0.1 MPa

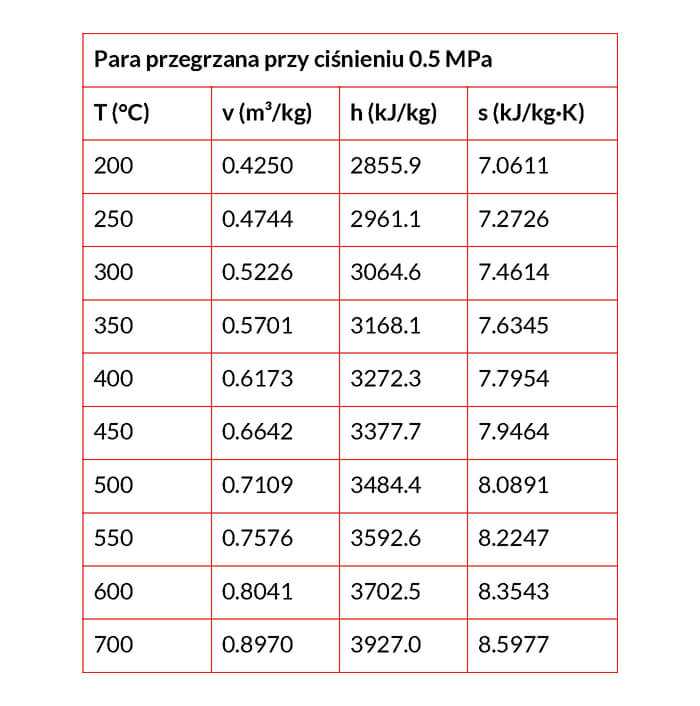

Tabela pary przegrzanej przy ciśnieniu 0.5 MPa

Tabela pary przegrzanej przy ciśnieniu 1.0 MPa

Tabela pary przegrzanej przy ciśnieniu 2.0 MPa

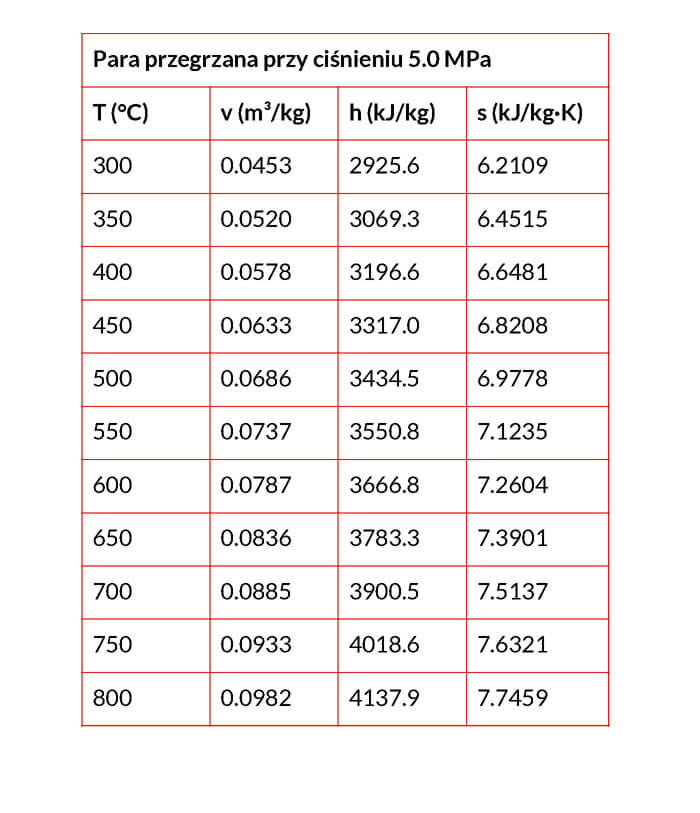

Tabela pary przegrzanej przy ciśnieniu 5.0 MPa
