Gwint wewnętrzny - wymiary, tabela jak zrobić, jak zmierzyć
Co to jest gwint wewnętrzny?

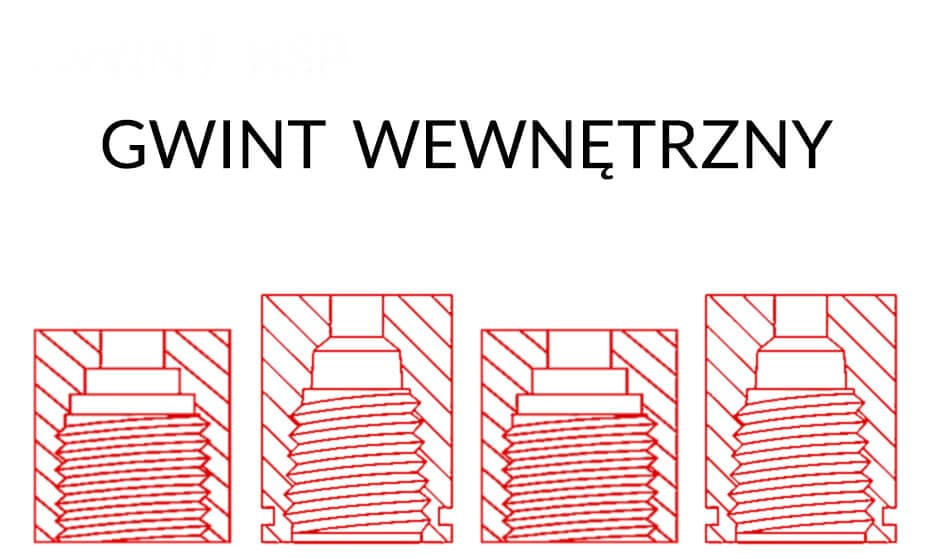

Gwint wewnętrzny to gwint umieszczony wewnątrz otworu np. wewnątrz nakrętki. Zwoje gwintu znajdują się w środku tego, do czego wkręcisz gwint zewnętrzny (czyli zazwyczaj śrubę).
Jednak przykładów tego typu gwintów możemy wymienić więcej. Poza nakrętkami są to:
- gwinty wewnętrzne w rurach,
- łączniki rurowe,
- gwinty wywiercone w konstrukcji metalowej czy drewnianej za pomocą gwintownika,
Gwinty wewnętrzne często określa się także jako żeńską odmianę gwintu.
Jak zrobić gwint wewnętrzny?
Istnieją trzy metody tworzenia gwintów wewnętrznych:
- gwintowanie,
- wygniatanie,
- frezowanie.
Gwintowanie jest najtańszą i najprostszą opcją, dlatego też cieszy się największą popularnością. Aby je wykonać, potrzebujesz gwintownika, czyli specjalnego wiertła do wykrawania gwintów. Niestety ten sposób cechuje się niższą jakością wykonania powierzchni i miewa problemy przy materiałach trudnoobrabialnych.
Jeśli zaś chodzi o wygniatanie, jest to obróbka bezwiórowa. Gwint powstaje poprzez stopniowe odkształcenie powierzchni za pomocą wygniataka. Sposób ten nie produkuje wiórów i cechuje się większą jakością wykonanych gwintów, ale nie nadaje się do materiałów niepodatnych na odkształcenia plastyczne.
Zostało nam jeszcze frezowanie, które oferuje największą jakość i wielofunkcyjność, ale jednocześnie jest najbardziej kosztowne (cena narzędzi) i skomplikowane. Dzięki frezom wykonasz bardzo głębokie gwinty o różnej wielkości nawet w materiałach hartowanych. Ponadto posłużą ci również do produkcji gwintów zewnętrznych.
Jakie są wymiary gwintów wewnętrznych? Tabela gwintów wewnętrznych
Poniższa tabela wskazuje wszystkie niezbędne wymiary standardowych gwintów wewnętrznych:
| Średnica wewnętrzna [mm] | Zwojena cal | Skok [mm] | Calowy rurowy BSP BSPT | Metryczny | Calowy UNF [JIC, ORFS] | Calowy NPT, NPTF |
|---|---|---|---|---|---|---|
| 6,8 – 7,0 | 1 | M8x1 | ||||
| 8,5 – 8,9 | 28 | [0,91] | 1/8” | |||
| 8,5 – 8,9 | 27 | [0,95] | 1/8” | |||
| 8,2 – 8,6 | 1,5 | M10x1,5 | ||||
| 8,7 – 9,1 | 1 | M10x1 | ||||
| 9,7 – 10,0 | 20 | [1,27] | 7/16” - 20 | |||
| 10,2 – 10,6 | 1,5 | M12x1,5 | ||||
| 11,3 – 11,6 | 20 | [1,27] | 1/2” - 20 | |||
| 11,4 – 11,9 | 19 | [1,34] | 1/4” | |||
| 11,4 – 11,9 | 18 | [1,41] | 1/4” | |||
| 12,2 – 12,6 | 1,5 | M14x1,5 | ||||
| 12,7 – 13,0 | 18 | [1,41] | 9/16” - 18 | |||
| 14,2 – 14,6 | 1,5 | M16x1,5 | ||||
| 14,9 – 15,4 | 19 | [1,34] | 3/8” | |||
| 14,9 – 15,4 | 18 | [1,41] | 3/8” | |||
| 15,8 – 16,1 | 16 | [1,59] | 11/16” - 16 | |||
| 16,2 – 16,6 | 1,5 | M18x1,5 | ||||
| 17,3 – 17,6 | 16 | [1,59] | 3/4” - 16 | |||
| 18,2 – 18,6 | 1,5 | M20x1,5 | ||||
| 18,9 – 19,3 | 16 | [1,59] | 13/16” - 16 | |||
| 18,6 – 19,0 | 14 | [1,81] | 1/2” | |||
| 18,3 – 18,7 | 14 | [1,81] | 1/2” | |||
| 20,2 – 20,6 | 1,5 | M22x1,5 | ||||
| 20,2 – 20,5 | 14 | [1,81] | 7/8” - 14 | |||
| 20,6 – 21,0 | 14 | [1,81] | 5/8” | |||
| 22,2 – 22,6 | 1,5 | M24x1,5 | ||||
| 23,4 – 23,8 | 14 | [1,81] | 1” - 14 | |||
| 24,2 – 24,6 | 1,5 | M26x1,5 | ||||
| 24,1 – 24,5 | 14 | [1,81] | 3/4” | |||
| 23,7 – 24,1 | 14 | [1,81] | 3/4” | |||
| 24,3 – 24,7 | 12 | [2,12] | 1,1/16” - 12 | |||
| 24,6 – 25,0 | 2 | M27x2 | ||||
| 25,2 – 25,6 | 1,5 | M27x1,5 | ||||
| 26,2 – 26,6 | 1,5 | M28x1,5 | ||||
| 27,4 – 27,8 | 2 | M30x2 | ||||
| 28,2 – 28,6 | 1,5 | M30x1,5 | ||||
| 27,6 – 27,9 | 12 | [2,12] | 1,3/16” - 12 | |||
| 27,8 – 28,1 | 14 | [1,81] | 7/8” | |||
| 30,5 – 30,9 | 2 | M33x2 | ||||
| 31,2 – 31,6 | 1,5 | M33x1,5 | ||||
| 30,3 – 30,8 | 11 | [2,31] | 1” | |||
| 30,8 – 31,2 | 12 | [2,12] | 1,5/16” – 12 | |||
| 30,3 – 30,8 | 11,5 | [2,21] | 1” | |||
| 33,4 – 33,8 | 2 | M36x2 | ||||
| 34,3 – 34,7 | 12 | [2,12] | 1,7/16” -12 | |||
| 34,8 – 35,1 | 11 | [2,31] | 1,1/8” | |||
| 36,2 – 36,6 | 1,5 | M38x1,5 | ||||
| 38,7 – 39,1 | 12 | [2,12] | 1,5/8” - 12 | |||
| 39,4 – 39,8 | 2 | M42x2 | ||||
| 39,0 – 39,5 | 11 | [2,31] | 1,1/4 | |||
| 39,2 – 39,6 | 11,5 | [2,21] | 1,1/4” | |||
| 40,6 – 41,0 | 12 | [2,12] | 1,11/16” - 12 | |||
| 42,4 – 42,8 | 2 | M45x2 | ||||
| 43,2 – 43,6 | 1,5 | M45x1,5 | ||||
| 45,1 – 45,5 | 12 | [2,12] | 1,7/8” - 12 | |||
| 44,8 – 45,3 | 11 | [2,31] | 1,1/2” | |||
| 45,1 – 45,5 | 11,5 | [2,21] | 1,1/2” | |||
| 48,6 – 49,0 | 12 | [2,12] | 2” - 12 | |||
| 49,4 – 49,6 | 2 | M52x2 | ||||
| 50,2 – 50,6 | 1,5 | M52x1,5 | ||||
| 56,5 – 56,8 | 11 | [2,31] | 2” | |||
| 56,4 – 56,7 | 11,5 | [2,21] | 2” | |||
| 61,3 – 61,8 | 12 | [2,12] | 2,1/2” - 12 | |||
| 62,6 – 63,0 | 2 | M65x2 | ||||
| 62,7 – 63,0 | 11 | [2,31] | 2,1/4” | |||
| 68,8 – 69,1 | 8 | [3,17] | 2,1/2” | |||
| 72,2 – 72,5 | 11 | [2,31] | 2,1/2” | |||
| 84,9 – 85,3 | 11 | [2,31] | 3” | |||
| 84,7 – 85,1 | 8 | [3,17] | 3” | |||
| 110,1 – 110,5 | 11 | [2,31] | 4” | |||
| 110,2 – 110,6 | 8 | [3,17] | 4” | |||
| 123,2 – 124,0 | 6 | M130x6 | ||||
| 135,5 – 135,9 | 11 | [2,31] | 5” | |||
| 127,5 – 127,9 | 9,7 | 5,1/2” (DIN11) | ||||
| 8 | [3,17] | 5” | ||||
| 160,9 – 161,4 | 11 | [2,31] | 6” | |||
| 8 | [3,17] | 6” | ||||
| 8 | [3,17] | 8” |
Jak zmierzyć gwint wewnętrzny suwmiarką?
Gwint wewnętrzny zmierzysz suwmiarką za pomocą jej szczęk wewnętrznych, Po prostu włóż je do otworu z gwintem, rozszerz maksymalnie, a następnie odczytaj wynik.
Następnie skorzystasz z powyższej tabeli i odnajdź rodzaj gwintu, z którym masz do czynienia.
Jako że podajemy w niej wymiary w milimetrach, bez problemu sprawdzisz, z jakim gwintem masz do czynienia (nawet jeśli jest to np. gwint wewnętrzny 1 cal).
Jak naprawić gwint wewnętrzny?
Wyrobiony lub uszkodzony gwint wewnętrzny naprawisz w prosty sposób za pomocą gwintownika. Jednak korzystaj z tego narzędzia z głową, ponieważ jego użycie doprowadzi do poszerzenia się otworu i jego uzwojenia.
Niestety nie da się tego uniknąć.
Istnieje jeszcze jedno rozwiązanie - specjalne sprężynki ze stali sprężynowej. Działają one w ten sposób, że gdy już poszerzysz otwór gwintownikiem, sięgasz po wkrętak i wkręcasz do środka odpowiednią sprężynkę.
Wbrew pozorom regeneracja gwintów nie sprawia, że stają się one mniej wytrzymałe. W niektórych przypadkach może być wręcz przeciwnie, dzięki temu procesowi zyskają jeszcze większą odporność i trwałość.
