Cysterna - Definicja, budowa, Jak Działa

Cysterna - budowa cysterny - rodzaje cystern

Czym jest cysterna?

Cysterna to specjalistyczny pojazd przeznaczony do przewozu płynów, gazów lub materiałów sypkich. Cysterna jest wyposażona w zbiornik, który może być wykonany z różnych materiałów, w zależności od rodzaju transportowanego ładunku.

Cysterny są popularne w transporcie paliw, chemikaliów, wody, mleka oraz innych substancji wymagających odpowiednich warunków przewozu.

Konstrukcja cystern zapewnia bezpieczeństwo zarówno przewożonym ładunkom, jak i otoczeniu, co jest zasługą ścisłych regulacji prawnych i zastosowania zaawansowanych technologii.

Czy cysterna to tir?

Cysterna to nie tir, ale może być częścią tzw. "tira", czyli ciągnika siodłowego z naczepą.

Tir, zgodnie z ogólnym rozumieniem, to duży pojazd ciężarowy przeznaczony do przewozu towarów na długie dystanse. Cysterna natomiast jest specjalistycznym typem pojazdu lub naczepy przystosowanej do przewozu konkretnych substancji.

W kontekście transportu drogowego cysterna może być zamontowana bezpośrednio na podwoziu ciężarówki lub być oddzielną naczepą ciągniętą przez ciągnik siodłowy. Zatem tir może przewozić cysternę, ale sama cysterna nie jest równoznaczna z tirem.

Czy cysterna to naczepa?

Cysterna może być naczepą, ale nie zawsze tak jest. Istnieją bowiem cysterny będące integralną częścią pojazdu ciężarowego, czyli takie, które są zamontowane na stałe na podwoziu ciężarówki.

Dlatego, choć wiele cystern to naczepy, nie każda musi nią być.

Jak zbudowana jest cysterna?

Cysterna zbudowana jest z kilku kluczowych elementów, takich jak:

  • zbiornik,
  • system napełniania i opróżniania,
  • układ wentylacji,
  • izolacja termiczna,
  • włazy zintegrowane z zaworami i czujnikami,
  • osprzęt zabezpieczający,
  • wyposażenie dodatkowe.

Podstawowym komponentem cysterny jest zbiornik. Zazwyczaj produkuje się go z grubościennej blachy ze stopu aluminium, co zapewnia lekkość przy jednoczesnym zachowaniu wysokiej wytrzymałości. Jednak w niektórych przypadkach (np. gdy przewożone są materiały wymagające dodatkowej ochrony) stosuje się również zbiorniki ze stali o wysokiej wytrzymałości zmęczeniowej.

Ponadto wewnętrzna struktura zbiornika może (ale nie musi) być podzielona na kilka komór, co umożliwia przewóz różnych substancji jednocześnie oraz minimalizuje ryzyko przewrócenia się cysterny w trakcie transportu.

System napełniania i opróżniania to kolejny kluczowy element. Składa się on z zaawansowanych mechanizmów, które umożliwiają szybkie i bezpieczne ładowanie oraz rozładowywanie zawartości. Integralnym elementem tego systemu jest układ zaworów dennych, odprowadzania par oraz oddechowych, wyposażonych w bezpieczniki przeciwogniowe. Zapewniają one maksymalną ochronę w razie nieprzewidzianych zdarzeń.

Z kolei układ wentylacji jest niezbędny dla utrzymania odpowiednich warunków wewnątrz cysterny, szczególnie podczas transportu substancji łatwopalnych czy chemikaliów. Wentylacja zapewnia odpowiedni przepływ powietrza, co zapobiega gromadzeniu się niebezpiecznych gazów.

W cysternach przewożących substancje wrażliwe na temperaturę, takich jak mleko czy niektóre chemikalia, stosuje się izolację termiczną. Dzięki temu przewożony ładunek utrzymuje stabilną temperaturę, co jest kluczowe dla jego jakości i bezpieczeństwa.

Ponadto na szczycie zbiornika znajdują się włazy zintegrowane z zaworami i czujnikami. Umożliwiają one dostęp do wnętrza cysterny, co jest niezbędne podczas jej napełniania, opróżniania oraz konserwacji. Włazy są zabezpieczone pokrywami wyposażonymi w dodatkowe czujniki kontrolujące stan ładunku.

Dla zapewnienia bezpieczeństwa pojazd jest też wyposażony w różnorodny osprzęt zabezpieczający, taki jak np. barierki chroniące przed upadkiem podczas obsługi włazów czy innych elementów zamontowanych na górze cysterny. Czasem do dyspozycji jest także specjalistyczne wyposażenie dodatkowe, dostosowane do specyfiki przewożonego materiału (np. systemy grzewcze lub chłodzące).

Z jakich materiałów zbudowane są cysterny?

Cysterny zazwyczaj są zbudowane z dwóch rodzajów materiałów: stopów aluminium oraz stali.

Aluminium jest wykorzystywane najczęściej ze względu na swoją lekkość i wytrzymałość, co jest istotne w kontekście transportu dużych ilości płynów. Natomiast w przypadku cystern stalowych stosuje się stal węglową lub kotłową, która zapewnia wysoką wytrzymałość zmęczeniową i odporność na uszkodzenia mechaniczne.

Jakiego rozmiaru są cysterny?

Rozmiary cystern zależą od ich przeznaczenia i rodzaju transportowanego ładunku. Jednak standardowe cysterny drogowe zazwyczaj mają pojemność od 10 000 do 40 000 litrów. Poza tym istnieją również cysterny małe (od 450 do 3000 litrów), które zwykle służą do transportu materiałów skrajnie niebezpiecznych.

Jak długa jest cysterna?

Przeciętna długość cysterny drogowej to około 10-12 metrów. Jednak dokładne wymiary pojazdu mogą się różnić w zależności od specyfikacji technicznych i wymagań przewoźnika.

Zazwyczaj cysterny o większej pojemności są dłuższe, aby pomieścić dodatkowe komory lub systemy bezpieczeństwa.

Jaka jest maksymalna pojemność cysterny?

Maksymalna pojemność cysterny może wynosić nawet 40 000 litrów, jednak typowe wartości mieszczą się w zakresie od 10 000 do 24 000 litrów. Pojemność ta jest determinowana przez przepisy bezpieczeństwa oraz specyficzne wymagania transportowe dla różnych typów przewożonych materiałów.

Ile waży cysterna?

Waga cysterny zależy od jej konstrukcji i materiałów, z których jest wykonana. Na przykład cysterna wykonana ze stopów aluminium może ważyć od 5 do 7 ton. Waga ta obejmuje cały osprzęt i dodatkowe zabezpieczenia, które są standardowo montowane na cysternach przeznaczonych do przewozu niebezpiecznych materiałów.

Ile waży pełna cysterna?

Waga pełnej cysterny zależy od jej pojemności i rodzaju przewożonego materiału. Na przykład cysterna o pojemności 20 000 litrów wypełniona benzyną może ważyć około 25 ton, biorąc pod uwagę ciężar samej cysterny oraz przewożonego płynu.

Warto jednak zaznaczyć, że dokładna waga będzie się różnić w zależności od gęstości przewożonego materiału i konstrukcji cysterny.

Jak działa cysterna?

Działanie cysterny sprowadza się do trzech kluczowych etapów:

  • napełniania,
  • transportu,
  • opróżniania.

Każdy z nich wymaga zastosowania odpowiednich technologii i procedur, aby zapewnić bezpieczeństwo oraz ochronę środowiska.

Z czego składa się system napełniania cystern?

System napełniania cystern składa się z kilku podstawowych elementów, które współpracują, aby zapewnić efektywne i bezpieczne napełnianie zbiornika. Jego główne komponenty to:

  • Górne ramiona załadowcze - Umożliwiają napełnianie cysterny od góry, co jest korzystne w wielu sytuacjach ze względu na efektywność i bezpieczeństwo operacji. System ten musi mieć wystarczający zasięg poziomy i pionowy, aby dotrzeć do wszystkich komór zbiornika.
  • Dolne ramiona załadowcze - Pozwalają na napełnianie cysterny od dołu, co zmniejsza ryzyko wypadków, gdyż operator pozostaje na ziemi. Ponadto system ten umożliwia jednoczesne napełnianie wielu komór i powoduje mniejsze turbulencje w zbiorniku, co zmniejsza niebezpieczeństwo generowania elektryczności statycznej.
  • Zawory i pompy - Kontrolują przepływ płynu do i z cysterny, zapewniając odpowiednie ciśnienie oraz zabezpieczenia przed wyciekiem.
  • Czujniki i systemy monitoringu - Umożliwiają bieżące monitorowanie poziomu napełnienia, ciśnienia oraz innych kluczowych parametrów, co zwiększa bezpieczeństwo operacji.

Jak napełnić cysternę?

Cysternę można napełnić zarówno od góry, jak i od dołu, w zależności od specyfiki przewożonego materiału i dostępnej infrastruktury.

W przypadku napełniania cysterny od góry operator używa górnych ramion załadowczych, które są wprowadzane przez włazy na szczycie cysterny. Następnie odbywa się kontrolowane wlewanie płynu przy udziale systemu odzyskiwania oparów, co zapobiega uwalnianiu szkodliwych substancji do atmosfery. Jest to więc metoda szczególnie użyteczna w przypadku substancji wymagających minimalnego kontaktu z powietrzem.

Jeśli zaś chodzi o napełnianie cysterny od dołu, ramiona załadowcze są podłączane do specjalnych zaworów na dole cysterny. Ta metoda jest bezpieczniejsza dla operatora, który pozostaje na ziemi. Ponadto redukuje ona powstawanie oparów i elektryczności statycznej, co jest kluczowe przy przewozie łatwopalnych płynów.

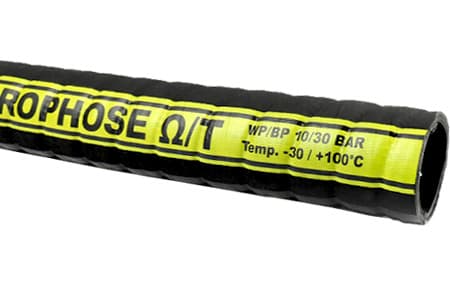

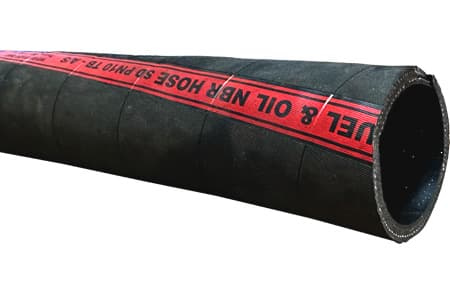

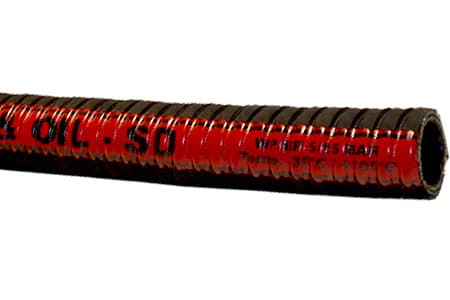

Do obu procesów wykorzystuje się specjalne węże do cystern i złącza cysternowe.

Jak opróżnić cysternę?

Cysternę można opróżnić na kilka sposobów, w zależności od zastosowanego systemu załadunkowego oraz rodzaju przewożonego materiału.

W przypadku opróżnianie od góry włazy na szczycie cysterny są otwierane, a płyn jest wypompowywany przy użyciu specjalnych pomp. Ten sposób może być stosowany dla substancji, które nie wymagają szczelnego systemu rozładunku.

Z kolei podczas opróżniania od dołu otwiera się dolne zawory, a zawartość cysterny jest wypuszczana przy użyciu grawitacji lub pomp ssących. System ten minimalizuje ryzyko kontaktu operatora z materiałem oraz redukuje powstawanie oparów.

Jednak w każdym przypadku kluczowe jest odpowiednie uziemienie cysterny. Zapobiega ono bowiem gromadzeniu się elektryczności statycznej i potencjalnym wybuchom. Systemy monitoringu i odzyskiwania oparów dodatkowo zwiększają bezpieczeństwo całego procesu.

Jakie są rodzaje cystern?

Do najpopularniejszych rodzajów cystern zaliczamy:

  • Cysterny stałe,
  • Cysterny przenośne,
  • Cysterny eliptyczne,
  • Cysterny cylindryczne,
  • Cysterny kufrowe,
  • Cysterny gładkokuflowe,
  • Cysterny z przegrodami,
  • Cysterny grodziowe,
  • Cysterny do wody,
  • Cysterny paliwowe,
  • Cysterny spożywcze,
  • Cysterny do mleka,
  • Cysterny do chemikaliów,
  • Cysterny do gazu,
  • Cysterny kriogeniczne,
  • Cysterny do gnojowicy,
  • Cysterny do suchych materiałów sypkich,
  • Cysterny do mas bitumicznych (asfaltu),
  • Cysterny kolejowe,
  • Cysterny strażackie,
  • Cysterny wojskowe,
  • Cysterny odejmowalne,
  • Cysterny MEGC,
  • Cysterny pojazd-baterie.

Poniżej znajdziesz opis każdej z nich.

Czym jest cysterna stała?

Cysterna stała to zbiornik, który jest integralną częścią pojazdu. Jest ona na stałe zamontowana na podwoziu ciężarówki, co zapewnia jej stabilność i bezpieczeństwo podczas transportu.

Takie cysterny często wykorzystuje się do przewozu paliw, chemikaliów oraz innych materiałów, które wymagają ścisłego nadzoru i kontroli podczas transportu.

Czym jest cysterna przenośna?

Cysterna przenośna to rodzaj zbiornika, który da się łatwo przenosić między różnymi środkami transportu. Został on zaprojektowany tak, aby można go było odłączyć od jednego podwozia i przymocować do innego, co ułatwia logistykę i zwiększa efektywność transportu międzynarodowego.

Jest to idealne rozwiązanie dla transportu morskiego, kolejowego i drogowego.

Czym jest cysterna eliptyczna?

Cysterna eliptyczna to zbiornik, który charakteryzuje się przekrojem poprzecznym w kształcie elipsy. Taki kształt zapewnia niższy środek ciężkości w porównaniu do cystern cylindrycznych, co zwiększa stabilność pojazdu na drodze.

Cysterny eliptyczne często wykorzystuje się do transportu płynów, ponieważ ich konstrukcja minimalizuje ryzyko przewrócenia się pojazdu podczas jazdy.

Czym jest cysterna cylindryczna?

Cysterna cylindryczna to zbiornik o przekroju w kształcie koła. Dzięki temu jest bardzo wytrzymały i odporny na ciśnienie wewnętrzne.

Ten typ cysterny jest powszechnie używany do przewozu gazów oraz cieczy, takich jak paliwa czy chemikalia. Co więcej, dzięki swojej konstrukcji cysterna cylindryczna może być łatwo czyszczona i konserwowana, co jest ważne w kontekście przewozu różnych substancji.

Czym jest cysterna kufrowa?

Cysterna kufrowa to zbiornik, który ma przekrój zbliżony kształtem do prostokąta. Jest mniej powszechna w porównaniu do innych typów cystern, ale charakteryzuje się najniższym środkiem ciężkości. Służy głównie do przewozu substancji, które nie wymagają wysokiego ciśnienia wewnętrznego.

Taki kształt cysterny pozwala także na bardziej efektywne wykorzystanie przestrzeni ładunkowej, co jest korzystne w przypadku transportu materiałów sypkich czy niektórych chemikaliów.

Czym jest cysterna gładkokuflowa?

Cysterna gładkokuflowa to zbiornik o jednolitej wewnętrznej przestrzeni (bez barier). Taka konstrukcja ułatwia czyszczenie i dezynfekcję, co jest istotne przy transporcie produktów spożywczych, takich jak np. mleko. Jednakże brak przegród może prowadzić do silnego efektu falowania płynu podczas hamowania i przyspieszania, co wymaga od kierowcy szczególnej ostrożności i umiejętności prowadzenia.

Czym jest cysterna z przegrodami?

Cysterna z przegrodami to zbiornik zawierający wewnętrzne ściany, które dzielą go na mniejsze sekcje. Przegrody te pomagają w kontrolowaniu ruchu płynu wewnątrz cysterny, co minimalizuje efekt falowania i poprawia stabilność pojazdu. Jednak ruch na boki wciąż jest możliwy, więc istnieje ryzyko przewrócenia się zbiornika na zakrętach.

Czym jest cysterna grodziowa?

Cysterna grodziowa to zbiornik posiadający solidne bariery, które całkowicie oddzielają jego różne sekcje.

W przeciwieństwie do cystern z przegrodami mającymi otwory umożliwiające przepływ substancji, grodzie w cysternie grodziowej są pełne. Taki układ pozwala na przewożenie różnych substancji bez ryzyka ich mieszania i jest często stosowany w transporcie chemikaliów oraz innych niebezpiecznych materiałów.

Czym jest cysterna do wody?

Cysterna do wody jest specjalistycznym zbiornikiem przeznaczonym do transportu wody pitnej, wody przemysłowej lub wody do celów gaśniczych. Konstrukcja takiej cysterny jest wykonana z materiałów odpornych na korozję, często z dodatkową warstwą izolacyjną, aby utrzymać odpowiednią temperaturę przewożonej wody. Wyposażona jest również w systemy pomp i zaworów, umożliwiające łatwe napełnianie i opróżnianie.

Czym jest cysterna paliwowa?

Cysterna paliwowa to pojazd przeznaczony do przewozu paliw płynnych, takich jak benzyna, olej napędowy czy gaz płynny (LPG). Konstrukcja cystern paliwowych musi spełniać surowe normy bezpieczeństwa ze względu na łatwopalność przewożonych substancji. Dlatego cysterny paliwowe są wyposażone w zaawansowane systemy, w tym czujniki ciśnienia, zawory oddechowe oraz systemy przeciwwybuchowe.

Czym jest cysterna spożywcza?

Cysterna spożywcza jest zbiornikiem przeznaczonym do transportu artykułów spożywczych, takich jak mleko, soki czy oleje roślinne. Cysterny te są wykonane z materiałów dopuszczonych do kontaktu z żywnością i często wyposażone w systemy chłodzące, które zapewniają odpowiednie warunki przewozu. Ważna jest również łatwość czyszczenia, ponieważ ma wpływ na higienę i chroni przewożone produkty przed skażeniem.

Czym jest cysterna do mleka?

Cysterna do mleka jest specjalistycznym pojazdem przeznaczonym do transportu mleka oraz innych płynnych artykułów spożywczych, takich jak woda, soki czy oleje roślinne.

Konstrukcja takiej cysterny obejmuje zbiornik wykonany ze stali nierdzewnej (zazwyczaj), który zapewnia higieniczne warunki przewozu. Ponadto jest on wyposażony w systemy chłodzące oraz izolację termiczną, co pozwala utrzymać odpowiednią temperaturę mleka w trakcie transportu.

Co ciekawe, nowoczesne mlekowozy posiadają systemy mieszania i pompowania. Ułatwia to przepompowywanie mleka do zakładów przetwórczych.

Czym jest cysterna do chemikaliów?

Cysterna do chemikaliów to specjalistyczny zbiornik przeznaczony do przewozu substancji chemicznych, w tym zarówno cieczy, jak i materiałów stałych. Produkuje się go z materiałów odpornych na korozję i chemikalia, takich jak stal nierdzewna lub tworzywa sztuczne.

Cysterny do chemikaliów muszą spełniać surowe normy bezpieczeństwa, w tym przepisy ADR dotyczące transportu materiałów niebezpiecznych. Wyposażone są więc w systemy zabezpieczające, takie jak zawory bezpieczeństwa, czujniki ciśnienia i temperatury oraz monitoring. Wszystko to zapewnia bezpieczny przewóz i minimalizuje ryzyko wycieków.

Czym jest cysterna do gazu?

Cysterna do gazu to pojazd przeznaczony do transportu skroplonych gazów, takich jak propan, butan czy gaz ziemny. Cysterny do gazu powstają z wytrzymałych materiałów, które są odporne na wysokie ciśnienia i niskie temperatury.

Standardowym wyposażeniem cystern do gazu są specjalne zawory oraz systemy zabezpieczające przed wyciekiem i wybuchem.

Czym jest cysterna kriogeniczna?

Cysterna kriogeniczna to specjalistyczny zbiornik przeznaczony do transportu gazów w stanie skroplonym w bardzo niskich temperaturach, takich jak ciekły tlen, azot czy argon. Konstrukcja takiej cysterny obejmuje zaawansowaną izolację termiczną oraz systemy monitoringu temperatury i ciśnienia, które zapewniają utrzymanie odpowiednich warunków przechowywania gazu.

Cystern kriogenicznych często używa się w przemyśle medycznym, spożywczym oraz chemicznym.

Czym jest cysterna do gnojowicy?

Cysterna do gnojowicy to pojazd przeznaczony do transportu i aplikacji płynnych odpadów rolniczych, takich jak gnojowica. Zbiorniki te są wyposażone w systemy mieszania, które zapobiegają osadzaniu się cięższych frakcji na dnie, oraz pompy umożliwiające łatwe napełnianie i opróżnianie zbiornika.

Cysterny do gnojowicy mogą być montowane na przyczepach lub podwoziach samochodów ciężarowych i są często wykorzystywane w rolnictwie do nawożenia pól.

Czym jest cysterna do suchych materiałów sypkich?

Cysterna do suchych materiałów sypkich to specjalistyczny pojazd przeznaczony do transportu materiałów takich jak cement, zboże czy granulaty plastikowe. Jej konstrukcja obejmuje komory wykonane z materiałów odpornych na ścieranie, a także systemy pneumatyczne, które ułatwiają rozładunek materiału poprzez tłoczenie powietrza.

Cysterny do suchych materiałów sypkich umożliwiają bezpyłowy transport i rozładunek, co jest istotne dla zachowania czystości przewożonych materiałów.

Czym jest cysterna do mas bitumicznych (asfaltu)?

Cysterna do mas bitumicznych to specjalistyczny pojazd przeznaczony do transportu gorącego asfaltu i innych materiałów bitumicznych. Dlatego posiada systemy grzewcze, które utrzymują surowiec w stanie płynnym, co ułatwia jego aplikację na miejscu budowy.

Co więcej, konstrukcja cysterny do asfaltu obejmuje także izolację termiczną oraz systemy zabezpieczające przed przegrzaniem i zamarzaniem. Dzięki temu ładunek zachowuje odpowiednią jakość podczas transportu.

Czym jest cysterna kolejowa?

Cysterna kolejowa to specjalistyczny zbiornik montowany na podwoziu kolejowym, przeznaczony do transportu różnorodnych substancji, takich jak paliwa, chemikalia, gazy skroplone oraz inne materiały niebezpieczne. Dlatego jej konstrukcja musi spełniać surowe normy bezpieczeństwa (w tym TSI i RID).

Cysterny kolejowe często wyposażone są również w dodatkowe systemy, takie jak układy GPS, detektory wykolejenia oraz zawory bezpieczeństwa, co minimalizuje ryzyko awarii i wypadków podczas transportu.

Czym jest cysterna strażacka?

Cysterna strażacka to specjalistyczny pojazd przeznaczony do przewozu wody oraz innych środków gaśniczych używanych przez jednostki straży pożarnej. Wyposażona jest w zbiorniki wodne o dużej pojemności, pompy o wysokiej wydajności oraz węże, które umożliwiają szybkie i efektywne gaszenie pożarów.

Cysterny te są kluczowe w operacjach ratunkowych, zwłaszcza w miejscach, gdzie dostęp do źródeł wody jest ograniczony.

Czym jest cysterna wojskowa?

Cysterna wojskowa to pojazd używany przez siły zbrojne do transportu paliw, wody oraz innych materiałów potrzebnych w operacjach wojskowych. Są one specjalnie przystosowane do działania w trudnych warunkach terenowych i atmosferycznych.

Co więcej, cysterny wojskowe często są opancerzone i wyposażone w systemy ochrony przed wybuchami, aby zapewnić bezpieczeństwo przewożonym materiałom oraz załodze.

Czym jest cysterna odejmowalna?

Cysterna odejmowalna to zbiornik o pojemności powyżej 450 litrów, nieprzeznaczony do przewozu i przemieszczania w stanie napełnienia. Nie jest on też stale przymocowany do pojazdu. Można go więc łatwo zdejmować i przenosić między różnymi środkami transportu.

Jednak przewóz możliwy jest tylko w stanie opróżnionym.

Czym jest cysterna MEGC?

Cysterna MEGC to specjalistyczny zbiornik przeznaczony do transportu gazów w postaci sprężonej lub skroplonej. Składa się on z kilku mniejszych zbiorników umieszczonych w ramie kontenera, co umożliwia transport różnych rodzajów gazów jednocześnie.

Zbiorniki MEGC (Multiple Element Gas Container) wykorzystuje się w transporcie międzynarodowym, zarówno drogowym, jak i torowym i wodnym. Dlatego muszą spełniać surowe normy bezpieczeństwa dotyczące przewozu materiałów niebezpiecznych.

Czym jest cysterna pojazd-bateria?

Cysterna pojazd-bateria to rodzaj cysterny, która zawiera elementy połączone ze sobą wspólnym kolektorem i przymocowane na stałe do jednostki transportowej. Głównymi elementami takiego pojazdu są butle, zbiorniki rurowe, wiązki butli, bębny ciśnieniowe oraz cysterny do przewozu gazów.

Jakie jest zastosowanie cystern?

Zastosowanie cystern jest niezwykle szerokie. Obejmuje zarówno transport surowców, jak i produktów gotowych, zapewniając przy tym bezpieczeństwo, efektywność oraz odpowiednie warunki przewozu.

Dlatego cysterny są wykorzystywane w wielu sektorach gospodarki, w tym w przemyśle chemicznym, spożywczym, paliwowym oraz rolniczym.

Co jest transportowane w cysternach?

Główne kategorie materiałów transportowanych w transportach to:

  • paliwa i produkty ropopochodne,
  • chemikalia i substancje niebezpieczne,
  • produkty spożywcze,
  • gazy,
  • materiały sypkie,
  • woda i inne płyny techniczne.

Jednym z najważniejszych zastosowań cystern jest transport paliw, takich jak benzyna, olej napędowy, LPG oraz inne produkty ropopochodne. Cysterny paliwowe są specjalnie projektowane, aby zapewnić bezpieczny przewóz tych łatwopalnych substancji, dlatego często wyposaża się je w systemy zapobiegające wyciekom i wybuchom​.

Cysterny wykorzystuje się też do transportu chemikaliów i innych niebezpiecznych substancji, takich jak kwasy, zasady, rozpuszczalniki oraz gazy techniczne. Zbiorniki do przewozu chemikaliów muszą spełniać surowe normy bezpieczeństwa i być odporne na korozję oraz reakcje chemiczne. Ważnym elementem konstrukcyjnym są również odpowiednie zawory i systemy zabezpieczające.

Kolejnym zastosowaniem cystern jest transport płynnych artykułów spożywczych, takich jak mleko, soki, oleje roślinne, woda pitna czy koncentraty. Zbiorniki te muszą więc spełniać rygorystyczne normy higieniczne. Dlatego ich konstrukcja obejmuje materiały dopuszczone do kontaktu z żywnością oraz systemy chłodzenia i izolacji termicznej, aby zapewnić odpowiednie warunki przewozu.

Z kolei transport gazów skroplonych, takich jak propan, butan czy amoniak, odbywa się za pomocą specjalistycznych cystern gazowych. Zbiorniki te są przystosowane do pracy pod wysokim ciśnieniem i niskimi temperaturami, co jest niezbędne do utrzymania gazów w stanie ciekłym. Ważnym elementem ich wyposażenia są także zaawansowane systemy bezpieczeństwa, w tym zawory przeciwwybuchowe i systemy monitoringu ciśnienia​.

Jeśli zaś chodzi o przewóz suchych materiałów sypkich, takich jak cement, zboże, cukier czy nawozy, robi się to za pomocą cystern, które umożliwiają łatwe napełnianie i opróżnianie zbiornika. Zwykle są one wyposażone w systemy pneumatyczne, co ułatwia transport i rozładunek bez ryzyka zanieczyszczenia środowiska.

Cysterny są również używane do transportu wody pitnej i technicznej oraz innych płynów technicznych, takich jak płyny chłodzące czy roztwory chemiczne używane w przemyśle i rolnictwie. Zbiorniki te muszą zapewniać odpowiednią ochronę przed zanieczyszczeniami oraz umożliwiać łatwe utrzymanie higieny.

Ile kosztuje cysterna?

To, ile kosztuje cysterna, zależy od wielu czynników, takich jak jej typ, pojemność, materiały użyte w produkcji oraz specyficzne wymagania techniczne i wyposażenie.

Cysterny podstawowe, przeznaczone do transportu wody lub prostych chemikaliów, mogą kosztować od 100 000 do 300 000 złotych. Z kolei bardziej zaawansowane modele, takie jak cysterny paliwowe, chemiczne czy kriogeniczne, wyposażone w rozbudowane systemy bezpieczeństwa i monitoringu, mogą osiągać ceny od 500 000 do nawet 1 000 000 złotych i więcej.

W przypadku cystern dostosowanych do specjalistycznych sektorów, takich jak przemysł chemiczny czy paliwowy, cena może dodatkowo wzrosnąć w zależności od wymagań dotyczących odporności na korozję, zabezpieczeń przeciwwybuchowych oraz technologii umożliwiających kontrolę temperatury i ciśnienia.

Warto też zaznaczyć, że koszt cysterny obejmuje nie tylko sam zbiornik, ale również dodatkowe elementy wyposażenia, takie jak pompy, zawory, systemy monitoringu oraz układy zapewniające bezpieczny transport i rozładunek przewożonych materiałów.

Ponadto ceny cystern mogą się różnić w zależności od producenta oraz specyficznych wymagań klienta. Dlatego też, dla dokładnej wyceny, zaleca się bezpośredni kontakt z dostawcami, którzy mogą dostosować ofertę do indywidualnych potrzeb i specyfikacji technicznych.

Jak cysterny powinny być oznaczone?

Cysterny powinny być oznaczone zgodnie z zasadami ADR, czyli posiadać pomarańczowe tablice i nalepki ostrzegawcze, jeśli przewożą materiały niebezpieczne. Oznaczenia cystern zawierają informacje o transportowanych substancjach, co jest kluczowe w przypadku kontroli oraz w razie wypadków.

Do najważniejszych znaków ostrzegawczych dla cystern należą:

  • Znak ADR - Cysterny przewożące materiały niebezpieczne muszą mieć oznaczenia zgodne z regulacjami ADR. Tablice ADR są pomarańczowe i zawierają odpowiednie numery klasyfikacyjne oraz identyfikacyjne przewożonego materiału. Podczas przewożenia jednej substancji wystarczy umieścić tablice z przodu i z tyłu pojazdu. Jednak w przypadku kilku substancji niebezpiecznych każda powinna być oznaczona osobno na cysternie.
  • Nalepki ostrzegawcze - Cysterny powinny być wyposażone w znaki ostrzegawcze informujące o specyficznych zagrożeniach, takich jak łatwopalność, toksyczność czy potencjał żrący. Znaki te są standaryzowane i mają formę piktogramów umieszczonych na zbiornikach.
  • Instrukcje i ostrzeżenia - Na cysternach mogą znajdować się również instrukcje i ostrzeżenia dotyczące postępowania z przewożonym materiałem, co jest szczególnie ważne dla ekip ratunkowych w sytuacjach awaryjnych.

Odpowiednie oznakowanie cystern jest nie tylko wymogiem prawnym, ale także kluczowym elementem zapewniającym bezpieczeństwo na drodze.

Jak zadbać o bezpieczeństwo przy cysternie?

Aby zadbać o bezpieczeństwo przy cysternie, należy przestrzegać następujących procedur i wymagań:

  • Kod cysterny - Cysterny mają przypisany czterocyfrowy kod, który określa typ cysterny, ciśnienie powietrza, otwory i zawory czy urządzenia powietrza. Umożliwia on precyzyjne dopasowanie pojazdu do przewozu cieczy wg parametrów.
  • Procedury bezpieczeństwa podczas załadunku i rozładunku - Ochrona ludzi i środowiska jest najważniejsza. Dlatego wymogi bezpieczeństwa podczas załadunku i rozładunku muszą być restrykcyjnie przestrzegane.
  • Kontrole techniczne i przeglądy cystern - Badania techniczne cysterny, w tym badanie pojazdu ADR, wykonuje się raz w roku w zakładzie diagnostycznym uprawnionym do tego typu badań przez Transportowy Dozór Techniczny.
  • Etykietowanie i znakowanie cystern - Cysterny z substancjami niebezpiecznymi muszą być odpowiednio oznakowane i etykietowane.
  • Specjalne konstrukcje - Specjalne konstrukcje, takie jak stanowiska pracy, mogą być zaprojektowane z myślą o bezpieczeństwie pracowników, kiedy znajdują się na wysokości.
  • Międzynarodowe przepisy - Transport cysternami podlega przepisom umów międzynarodowych, takim jak Umowa Europejska, ATP i ADR.

Jakie normy musi spełniać cysterna?

Cysterna musi spełniać szereg norm i przepisów, aby zapewnić bezpieczny transport materiałów niebezpiecznych. Oto kluczowe wymagania:

  • Normy ADR - Cysterny przewożące materiały niebezpieczne muszą być zgodne z międzynarodową konwencją ADR, która określa szczegółowe wymagania dotyczące konstrukcji, wyposażenia oraz oznakowania cystern.
  • Wymagania techniczne - Cysterna powinna być wyposażona w odpowiednie wyposażenie, takie jak osprzęt i automatykę zabezpieczającą. Ponadto zbiorniki, uszczelnienia, zawory oraz inne elementy muszą być wykonane z materiałów odpornych na działanie przewożonych substancji.
  • Badania i przeglądy -  Cysterna musi być poddawana regularnym badaniom technicznym, w tym rewizjom zewnętrznym i wewnętrznym, aby zapewnić bezpieczne funkcjonowanie. Badania te są przeprowadzane w zakładach diagnostycznych uprawnionych przez Transportowy Dozór Techniczny.
  • Oznakowanie - Każda cysterna musi być odpowiednio oznakowana, czyli zawierać informacje o przewożonym ładunku, zgodnie z przepisami ADR oraz lokalnymi regulacjami.

Jak myć cysterny?

Cysterny należy myć w następujący sposób:

  • Przygotowanie do mycia - Kierowca musi dostarczyć do myjni list przewozowy z informacją o ostatnim przewożonym ładunku oraz poinformować o stanie zbiorników i armatury.
  • Procedura mycia - Mycie odbywa się zgodnie z procedurą dostosowaną do rodzaju przewożonego ładunku. Może to obejmować mycie ciśnieniowe, użycie specjalistycznych detergentów oraz gorącej wody.
  • Kontrola i zaplombowanie - Po umyciu kierowca przeprowadza kontrolę pojazdu. Jeśli wynik jest pozytywny, zbiorniki są plombowane, a kierowca otrzymuje certyfikat mycia, który zawiera szczegóły dotyczące użytych środków myjących, datę, godzinę oraz dane firmy myjącej.
  • Certyfikat mycia - Dokument ten potwierdza, że cysterna została odpowiednio wyczyszczona i jest gotowa do przewozu kolejnych ładunków. Zawiera on informacje o przeprowadzonym myciu, co jest niezbędne do spełnienia norm sanitarnych i bezpieczeństwa.

Kto może prowadzić cysterny?

Cysterny może prowadzić osoba, która spełnia określone wymagania prawne i posiada odpowiednie kwalifikacje.

Przede wszystkim kierowca musi mieć prawo jazdy kategorii C oraz C+E, które uprawniają do prowadzenia ciężarówek i zestawów z przyczepami. Ponadto niezbędne jest ukończenie kursu ADR na przewóz materiałów niebezpiecznych. Składa się on z części podstawowej oraz specjalistycznej (poświęconej przewozowi towarów w cysternach).

Czym jest kurs ADR na cysterny?

Kurs ADR na cysterny to szkolenie specjalistyczne, które przygotowuje kierowców do przewozu materiałów niebezpiecznych. Kurs składa się z części podstawowej, która obejmuje ogólne zasady transportu towarów niebezpiecznych, oraz części specjalistycznej, skoncentrowanej na przewozie w cysternach.

Obie części szkolenia kończą się egzaminem państwowym, którego zaliczenie jest wymagane do uzyskania uprawnień.

Ile kosztuje kurs ADR na cysterny?

Koszt kursu ADR na cysterny waha się w granicach 800-1500 złotych łącznie za część podstawową i specjalistyczną. Cena może się różnić w zależności od ośrodka szkoleniowego i dodatkowych usług, takich jak materiały edukacyjne czy egzaminy próbne.

Ile trwa kurs ADR na cysterny?

Kurs ADR na cysterny trwa 18 godzin lekcyjnych dla części podstawowej oraz dodatkowe 12 godzin dla części specjalistycznej. Jednak całość szkolenia może być rozłożona na kilka dni, w zależności od harmonogramu ośrodka szkoleniowego.

Czy można jeździć cysterną bez ADR?

Cysterną można jeździć bez uprawnień ADR tylko w przypadku przewozu materiałów, które nie są sklasyfikowane jako niebezpieczne. Przewóz materiałów niebezpiecznych wymaga ukończenia odpowiednich kursów ADR oraz posiadania ważnego zaświadczenia.

Ile może jechać cysterna?

To, ile może jechać cysterna, zależy od przepisów drogowych obowiązujących w danym kraju oraz rodzaju przewożonego ładunku.

W Polsce prędkość maksymalna dla ciężarówek wynosi 80 km/h na drogach wielojezdniowych i 70 km/h dla drogach jednojezdniowych. Jednak w przypadku przewozu materiałów niebezpiecznych prędkość ta może być dodatkowo ograniczona przez przepisy ADR.

Ile zarabia kierowca cysterny?

W Polsce kierowca cysterny zarabia średnio od 5 000 do 8 000 złotych brutto miesięcznie.

Zarobki zależą jednak od wielu czynników, takich jak doświadczenie, rodzaj przewożonych materiałów, a także polityka firmy zatrudniającej. Dlatego kierowcy z większym doświadczeniem oraz ci przewożący niebezpieczne materiały mogą zarabiać więcej.

Zdjęcie Bartosza Kułakowskiego - prezes zarządu w Hosetech sp. z o.o.

Autor artykułu

Bartosz Kułakowski

CEO Hosetech Sp.z o.o.

Bartosz Kułakowski jest specjalistą od węży i złączy przemysłowych z ponad 10 letnim doświadczeniem. Bartosz jest obecny w branży technicznej od 2013 roku. Zdobywał doświadczenie jako doradca techniczno-handlowy w sektorze tworzywowych taśm przenośnikowych, konstrukcji stalowych, węży i złączy przemysłowych. Od 2016 roku specjalizuje się wyłącznie w wężach i złączach. Twórca firmy HOSETECH Bartosz Kułakowski, obecnie HOSETECH Sp. z o.o.

Spis treści

Czym jest cysterna?

Czy cysterna to tir?

Czy cysterna to naczepa?

Jak zbudowana jest cysterna?

Z jakich materiałów zbudowane są cysterny?

Jakiego rozmiaru są cysterny?

Jak długa jest cysterna?

Jaka jest maksymalna pojemność cysterny?

Ile waży cysterna?

Ile waży pełna cysterna?

Jak działa cysterna?

Z czego składa się system napełniania cystern?

Jak napełnić cysternę?

Jak opróżnić cysternę?

Jakie są rodzaje cystern?

Czym jest cysterna stała?

Czym jest cysterna przenośna?

Czym jest cysterna eliptyczna?

Czym jest cysterna cylindryczna?

Czym jest cysterna kufrowa?

Czym jest cysterna gładkokuflowa?

Czym jest cysterna z przegrodami?

Czym jest cysterna grodziowa?

Czym jest cysterna do wody?

Czym jest cysterna paliwowa?

Czym jest cysterna spożywcza?

Czym jest cysterna do mleka?

Czym jest cysterna do chemikaliów?

Czym jest cysterna do gazu?

Czym jest cysterna kriogeniczna?

Czym jest cysterna do gnojowicy?

Czym jest cysterna do suchych materiałów sypkich?

Czym jest cysterna do mas bitumicznych (asfaltu)?

Czym jest cysterna kolejowa?

Czym jest cysterna strażacka?

Czym jest cysterna wojskowa?

Czym jest cysterna odejmowalna?

Czym jest cysterna MEGC?

Czym jest cysterna pojazd-bateria?

Jakie jest zastosowanie cystern?

Co jest transportowane w cysternach?

Ile kosztuje cysterna?

Jak cysterny powinny być oznaczone?

Jak zadbać o bezpieczeństwo przy cysternie?

Jakie normy musi spełniać cysterna?

Jak myć cysterny?

Kto może prowadzić cysterny?

Czym jest kurs ADR na cysterny?

Ile kosztuje kurs ADR na cysterny?

Ile trwa kurs ADR na cysterny?

Czy można jeździć cysterną bez ADR?

Ile może jechać cysterna?

Ile zarabia kierowca cysterny?

Te produkty mogą Cię zainteresować

;
