Czym jest gwint NPT?

Gwint NPT jest calowym gwintem stożkowym o kącie profilu 60 stopni, w kształcie litery “V” i ze spłaszczonym grzbietem. Sam skrót odnosi się do “National Pipe Tapered Thread”, co po polsku brzmiałoby: “narodowy rurowy stożkowy gwint”.

Pojawił się w 1864 roku w Ameryce, gdzie jako krajowy standard ustanowił go William Sellers.

Warto tutaj dodać, że istnieje jeszcze jedna nazwa dla NPT - gwint rurowy Briggsa, stożkowy. Dlatego jeśli natknąłbyś się akurat na nią, wiedz, że to ten sam gwint.

Na rynku znajdziesz także gwint NPS, który również jest amerykańskim gwintem, ale walcowym (niestożkowym). Jednak o wiele rzadziej się z niego korzysta.

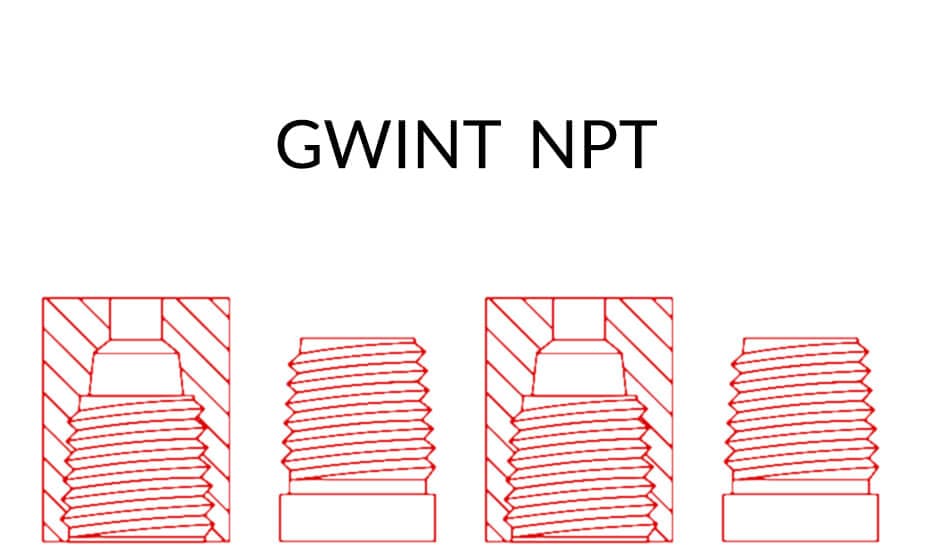

Gwint NPT zewnętrzny i Gwint NPT wewnętrzny

Jakie zastosowanie ma gwint NPT?

Głównym zastosowaniem gwintu NPT jest połączenie o charakterze uszczelniającym w różnych instalacjach hydraulicznych, pneumatycznych, itd. Z racji rodowodu tego rodzaju gwintu najczęściej spotkasz je w Kanadzie i Stanach Zjednoczonych, ale jest popularne na całym świecie.

Połączenie działa na takiej zasadzie, że gwint zewnętrzny ciągnie zawór wewnętrzny, dzięki czemu układ utrzymuje odpowiednie ciśnienie.

Jakie są wymiary gwintu NPT? Tabela gwintów NPT

Poniżej zebraliśmy wymiary gwintów NPT:

Rozmiar Gwintu [cal] Ilość Zwojów na Cal Skok Gwintu [mm] Średnica Zewnętrzna [mm]
1/8 27 0.94082 10.29
3/8 18 1.41122 13.72
1/2 18 1.41122 17.15
3/4 14 1.81432 21.34
1 14 1.81432 26.67
1 1/4 11 1/2 2.20878 33.4
1 1/2 11 1/2 2.20878 42.16
2 11 1/2 2.20878 48.26
2 1/2 11 1/2 2.20878 60.33
3 8 3.175 73.03
4 8 3.175 88.9
4 8 3.175 114.3

Jak zmierzyć gwint NPT?

Gwinty NPT zmierzysz przy pomocy suwmiarki. Jeśli chodzi o średnicę zewnętrzną, wystarczy, że chwycisz gwint w najszerszym punkcie szczękami narzędzia i odczytasz wynik. Średnicę wewnętrzną zmierzysz w podobny sposób, ale w tym przypadku wykorzystaj mniejsze szczęki suwmiarki.

Nieco inaczej wykonuje się pomiar skoku gwintu. W tym przypadku przyłóż szczęki suwmiarki równolegle do gwintu tak, aby każda z nich przylegała do odrębnego garbu gwintu.

Najlepiej zrób to na przestrzeni 5 garbów, a wynik podziel przez 4 (dlaczego 4? Ponieważ dzielisz przez ilość bruzd między garbami). Otrzymana liczba jest skokiem danego gwintu.

Porównaj ją z tabelą i sprawdź, jaki NPT gwint jest ci potrzebny!
