Gwint Whitwortha - Wymiary, tabela, zastosowanie

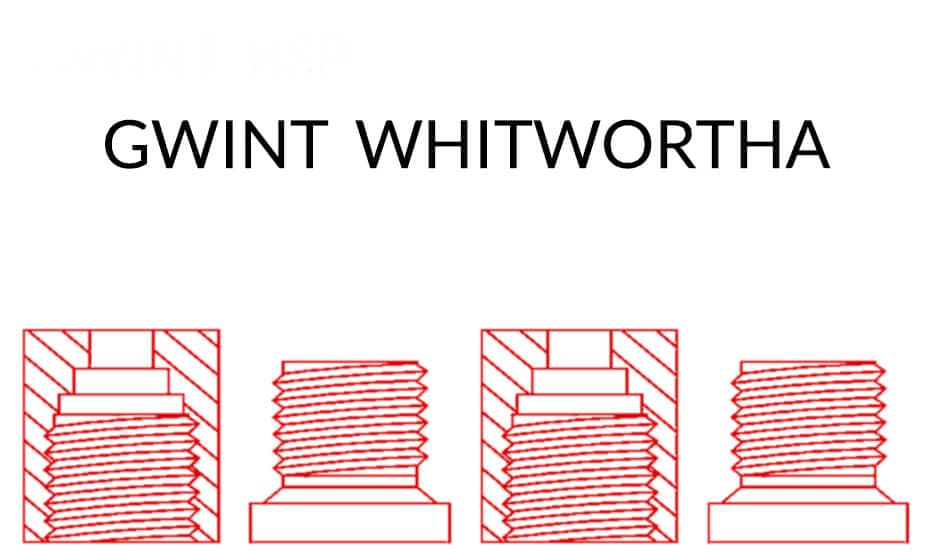

Główna grafika artykułu o gwincie Whitwortha

Co to jest gwint Whitwortha?

Gwint Whitwortha jest brytyjskim krajowym rodzajem gwintów opracowanym w 1841 roku przez Josepha Whitwortha.

Wcześniej nie było standardów. Każda firma miała swoje własne normy, co prowadziło do wielu nieporozumień.

Gwinty Whitwortha były odpowiedzią na ten kłopot, a o skuteczności takiej standaryzacji świadczy fakt, że po dziś dzień z nich korzystamy.

Jakie są oznaczenia gwintu Whitwortha?

Najpopularniejsze oznaczenia gwintu Whitwortha to:

  • BSW (British standard Whitworth) - zwykły gwint calowy Whitwortha, walcowy;
  • BSF (British Standard Fine) - gwint calowy Whitwortha, drobnozwojny;
  • BSPP (British Standard Pipe Parallel) - gwint rurowy Whitwortha, walcowy;
  • BSPT (British Standard Pipe Taper) - gwint rurowy Whitwortha, stożkowy.

Standard Whitwortha dotyczący gwintów jest opisywany konkretnymi skrótami, które znajdziesz na dzisiejszych częściach konstrukcyjnych.

Schemat gwintu Whitwortha

Jaka jest różnica pomiędzy gwintem rurowym Whitwortha a gwintem calowym Whitwortha?

Główna różnica pomiędzy gwintem rurowym Whitwortha a gwintem calowym Whitwortha polega na różnicach w ich normach i wymiarach. Wiele osób popełnia błąd w odróżnianiu gwintów Whitwortha.

Tym sposobem dobierają błędne rozmiary gwintów podczas korzystania z tabel z normami.

Jakie są rozmiary gwintu Whitwortha? Tabela gwintów Whitwortha

Poniżej znajdziesz osobne tabele dla gwintów rurowych i calowych Whitwortha.

Tabela Gwintów calowych Whitwortha

Gwint Ilość zwojów na cal Otwór Ø [mm] Wałek Ø [mm]
BSW 1/8 40 2.55 3.09
BSW 3/16 24 3.7 4.66
BSF 3/16 32 4 4.76
BSW 1/4 20 5.1 6.24
BSF 1/4 26 5.3 6.25
BSW 5/16 18 6.5 7.82
BSF 5/16 22 6.8 7.83
BSW 3/8 16 7.9 9.4
BSF 3/8 20 8.3 9.41
BSW 7/16 14 9.25 10.98
BSF 7/16 18 9.7 10.99
BSW 1/2 12 10.5 12.56
BSF 1/2 16 11.1 12.57
BSW 9/16 12 12 14.14
BSF 9/16 16 12.7 14.16
BSW 5/8 11 13.5 15.72
BSF 5/8 14 14 15.73
BSW 3/4 10 16.4 18.89
BSF 3/4 12 16.75 18.89
BSW 7/8 9 19.25 22.1
BSF 7/8 11 19.75 22.11
BSW 1 8 22 25.27
BSF 1 10 22.75 25.28
BSW 1-1/8 7 24.75
BSW 1-1/4 7 27.75
BSW 1-1/2 6 33.5
BSW 1-3/4 5 39
BSW 2 4.5 44.5

Tabela Gwintów rurowych Whitwortha

Rozmiar Gwintu [cal] Ilość Zwojów na Cal Skok Gwintu w [mm] Średnica Zewnętrzna [mm] Średnica Wewnętrzna [mm]
1/8 28 0.907 9.728 8.565
1/4 19 1.337 13.157 11.445
3/8 19 1.337 16.662 14.95
1/2 14 1.814 20.955 18.633
3/4 14 1.814 26.441 24.12
1 11 2.309 33.249 30.292
1 1/4 11 2.309 41.91 38.953
1 1/2 11 2.309 47.803 44.846
2 11 2.309 59.614 56.657
2 1/2 11 2.309 75.184 72.227
3 11 2.309 87.884 84.927
4 11 2.309 113.03 110.073

Jakie jest zastosowanie gwintu Whitwortha?

Gwint Whitwortha znajduje zastosowanie w wojskowości i maszynach. Jeśli chodzi o tradycyjny gwint BSW, po raz pierwszy znalazł zastosowanie w kanonierkach Królewskiej Marynarki Wojennej. Zaś nowocześniejszy (z racji mniejszego skoku i głębokości) gwint BSF był używany w precyzyjnych maszynach i instalacjach.

Jednak aktualnie gwinty calowe w Polsce służą głównie do mechanicznego łączenia instalacji hydraulicznych i gazowych, Właśnie tam spotkasz się z nimi najczęściej, gdyż stały się standardem w tych dziedzinach przemysłu.

Zdjęcie Bartosza Kułakowskiego - prezes zarządu w Hosetech sp. z o.o.

Autor artykułu

Bartosz Kułakowski

CEO Hosetech Sp.z o.o.

Bartosz Kułakowski jest specjalistą od węży i złączy przemysłowych z ponad 10 letnim doświadczeniem. Bartosz jest obecny w branży technicznej od 2013 roku. Zdobywał doświadczenie jako doradca techniczno-handlowy w sektorze tworzywowych taśm przenośnikowych, konstrukcji stalowych, węży i złączy przemysłowych. Od 2016 roku specjalizuje się wyłącznie w wężach i złączach. Twórca firmy HOSETECH Bartosz Kułakowski, obecnie HOSETECH Sp. z o.o.
