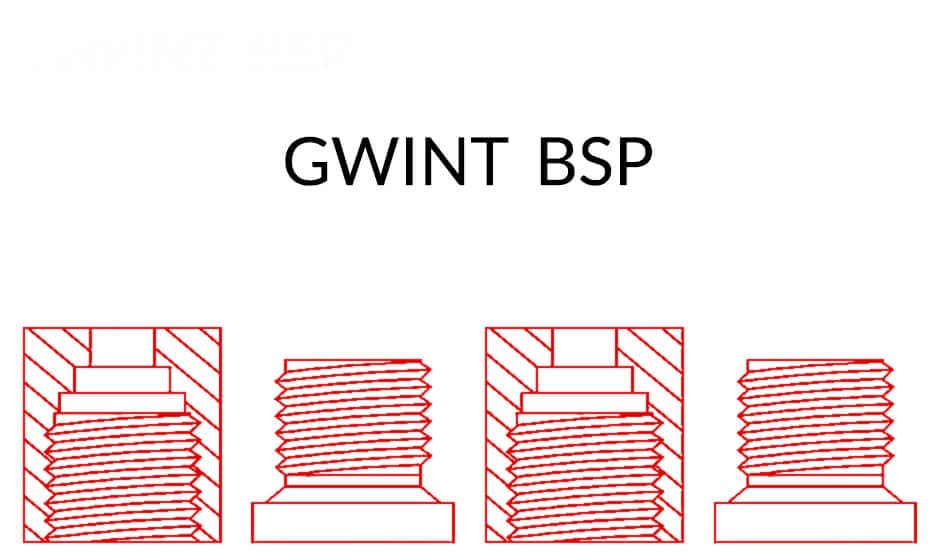

Główna grafika artykułu o gwincie BSP

Co to jest gwint BSP?

Gwint BSP jest rodzajem gwintu rurowego, którego zwoje przybierają kształt litery “V” o kącie nachylenia 55 stopni. Ponadto mają zaokrąglone grzbiety.

Gwinty BSP określane są także gwintami brytyjskimi lub Whitwortha (od nazwiska twórcy tego standardu).

Co więcej, jako że norma gwintu BSP narodziła się w Wielkiej Brytanii, korzysta z calowego systemu miar.

Schemat gwintu BSP

Jakie są rodzaje gwintu BSP?

Wyróżniamy dwa rodzaje gwintu BSP:

  • Gwint BSPP - gwint rurowy Whitwortha, walcowy. Cechuje się tym, że zarówno męska, jak i żeńska część mają kształt walca. Wymaga dodatkowego uszczelnienia;
  • Gwint BSPT - gwint rurowy Whitwortha, stożkowy. Wyróżnia się tym, że część męska ma kształt stożka, a żeńska stożka lub walca. Jest to gwint samouszczelniający, dzięki czemu nie potrzebuje dodatkowych uszczelnień.

Jakie jest zastosowanie gwintu BSP?

Gwint BSP jest używany przez różne gałęzie przemysłu np. do hydrauliki siłowej i pneumatyki. Ponadto jest także szeroko stosowany w złączach niskociśnieniowych oraz wodnych.

Gwint calowy BSP jest jednym z najpopularniejszych gwintów stosowanych na całym świecie (może z wyłączeniem Stanów Zjednoczonych i Kanady, gdzie dominuje standard amerykański).

Jaka jest różnica pomiędzy gwintem NPT a gwintem BSP?

Główna różnica pomiędzy gwintem NPT oraz gwintem BSP jest w kącie nachylenia zwojów – gwint NPT ma większy kąt nachylenia zwojów 60 stopni, a gwint BSP 55 stopni.

Porównanie gwintu BSP i gwintu NPT

BSP to “British Standard Pipe”, czyli norma brytyjska. Natomiast NPT oznacza “National Pipe Thread”, które jest normą amerykańską.

NPT ma nieco większy kąt nachylenia zwojów (60 stopni). Ponadto wierzchołki są spłaszczone, a nie zaokrąglone, jak w BSP. Różnica w kącie nachylenia sprawia, że oba standardy nieco różnią się skokiem gwintu.

Teoretycznie wkręcisz NPT w BSP i odwrotnie, jednak połączenie będzie miało luz, który należałoby uszczelnić.

Jakie są wymiary gwintu BSP? Tabela gwintów BSP

Poniżej zebraliśmy wymiary gwintów BSP:

Rozmiar Gwintu [cal] Ilość Zwojów na Cal Skok Gwintu w [mm] Średnica Zewnętrzna [mm] Średnica Wewnętrzna [mm] Długość Pomiarowa w [mm]
1/8 28 0.907 9.728 8.565 3.97
1/4 19 1.337 13.157 11.445 6.012
3/8 19 1.337 16.662 14.95 6.35
1/2 14 1.814 20.955 18.633 8.164
3/4 14 1.814 26.441 24.12 9.525
1 11 2.309 33.249 30.292 10.391
1 1/4 11 2.309 41.91 38.953 12.7
1 1/2 11 2.309 47.803 44.846 12.7
2 11 2.309 59.614 56.657 15.875
2 1/2 11 2.309 75.184 72.227 17.463
3 11 2.309 87.884 84.927 20.638
4 11 2.309 113.03 110.073
Gwint BSP wewnętrzny i Gwint BSP zewnętrzny

Gwint w praktyce może jednak minimalnie od nich odbiegać, co powinieneś brać pod uwagę podczas dopasowywania odpowiedniego rozmiaru.

Jak zmierzyć gwint BSP?

BSP gwinty zmierzysz za pomocą suwmiarki.

Jeśli chodzi o średnicę zewnętrzną, złap gwint głównymi szczękami narzędzia w najszerszym miejscu (tak, aby opierały się na zwojach) i odczytaj wynik. Natomiast do pomiaru średnicy wewnętrznej wykorzystaj mniejsze szczęki suwmiarki. Włóż je w otwór gwintu, rozewrzyj maksymalnie i odczytaj wynik.

Nieco bardziej skomplikowany jest pomiar skoku gwintu. W tym przypadku oprzyj duże szczęki suwmiarki równolegle na brzegu gwintu tak, aby opierały się na szczycie dwóch odrębnych zwojów. Następnie sprawdź wynik i podziel go przez ilość bruzd (nie garbów!), które znajdują się pomiędzy jedną szczęką a drugą.

Dane, które otrzymasz, porównaj z tabelą. W ten sposób sprawdzisz, jakie gwinty calowe BSP są ci potrzebne.
