Złącze kłowe to złącze, które posiada charakterystyczne kły (zaczepy), które zapewniają szczelność między jedną i drugą częścią połączenia. Złącze posiada symetryczną budowę, co oznacza, że nie ma podziału na gniazdo (element żeński) i wtyk (element męski). Dzięki takiej konstrukcji bardzo łatwo połączysz je ze sobą — wystarczy, że dociśniesz jedną część do drugiej i przekręcisz.

Jednak należy zaznaczyć, że złącza kłowe występują w kilku wersjach, które różnią się od siebie rozstawem zaczepów. Oznacza to, że połączysz ze sobą jedynie ten sam typ złączy. Różne rodzaje po prostu nie będą do siebie pasowały. Co więcej, każda z wersji ma swoje unikalne zastosowanie. Złącza kłowe służą m.in. do transportu sprężonego powietrza, wody, a także w instalacjach i narzędziach pneumatycznych.

czytaj...

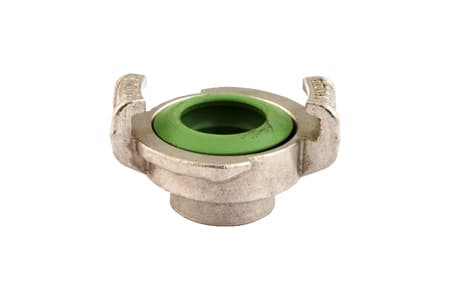

ZLACZE GEKA PLUS Z GWINTEM WEWNETRZNYM ZE STALI NIERDZEWNEJ VITON INPART24

ZŁĄCZE KŁOWE GEKA PLUS Z GWINTEM WEWNĘTRZNYM - SS 316

Materiał

SS

Uszczelnienie

Viton

MATERIAŁ: AISI 316 | CIŚNIENIE ROBOCZE: 40 BAR | USZCZELNIENIE: VITON (FKM)

Dostępnydropdown

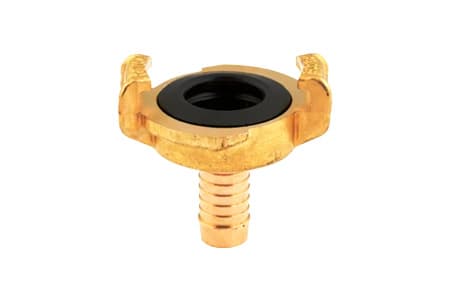

ZLACZE GEKA PLUS Z KONCOWKA DO WEZA MOSIADZ 40 BAR INPART24

ZŁĄCZE KŁOWE GEKA PLUS Z KRÓĆCEM NA WĄŻ - MOSIĄDZ

Materiał

mosiądz

Uszczelnienie

NBR

Ciśnienie robocze

40 bar

Norma

DIN ISO 17660

MATERIAŁ: MOSIĄDZ | CIŚNIENIE ROBOCZE: 40 BAR | USZCZELNIENIE: NBR | NORMA: DIN 17660

Dostępnydropdown
ZLACZE GEKA PLUS Z KONCOWKA DO WEZA ZE STALI NIERDZEWNEJ VITON 40 BAR INPART24

ZŁĄCZE KŁOWE GEKA PLUS Z KRÓĆCEM NA WĄŻ - SS 316

Materiał

SS

Uszczelnienie

Viton

Ciśnienie robocze

40 bar

Norma

DIN ISO 17660

MATERIAŁ: AISI 316 | CIŚNIENIE ROBOCZE: 40 BAR | USZCZELNIENIE: VITON (FKM) | NORMA: DIN 17660

Dostępnydropdown

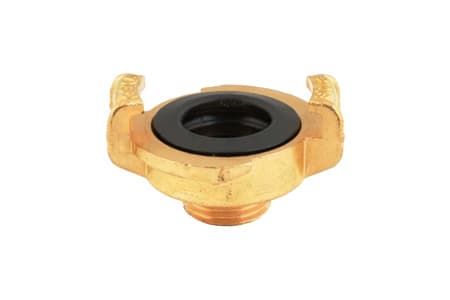

ZLACZE GEKA PLUS Z GWINTEM ZEWNETRZNYM MOSIADZ 40 BAR INPART24

ZŁĄCZE KŁOWE GEKA PLUS Z GWINTEM ZEWNĘTRZNYM - MOSIĄDZ

Materiał

mosiądz

Uszczelnienie

NBR

Ciśnienie robocze

40 bar

Norma

DIN ISO 17660

MATERIAŁ: MOSIĄDZ | CIŚNIENIE ROBOCZE: 40 BAR | USZCZELNIENIE: NBR | NORMA: DIN ISO 17660

Dostępnydropdown

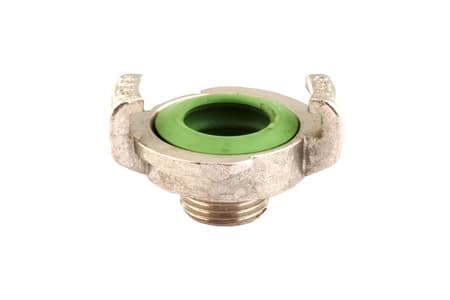

ZLACZE GEKA PLUS Z GWINTEM ZEWNETRZNYM ZE STALI NIERDZEWNEJ VITON 40 BAR INPART24

ZŁĄCZE KŁOWE GEKA PLUS Z GWINTEM ZEWNĘTRZNYM - SS 316

Materiał

SS

Uszczelnienie

Viton

Ciśnienie robocze

40 bar

Norma

DIN ISO 17660

MATERIAŁ: AISI 316 | CIŚNIENIE ROBOCZE: 40 BAR | USZCZELNIENIE: VITON (FKM) | NORMA: DIN ISO 17660

Dostępnydropdown

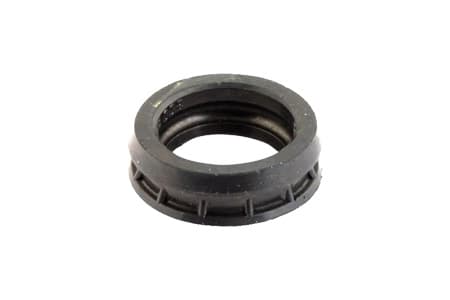

USZCZELKA DO ZLACZA GEKA PLUS NBR INPART24

USZCZELKA DO ZŁĄCZY KŁOWYCH GEKA PLUS - NBR

Materiał

NBR

MATERIAŁ: NBR | TEMP. MIN.: -10°C | TEMP. MAKS.: +90°C

Dostępnydropdown
USZCZELKA EPDM DO ZLACZA GEKA PLUS 40 BAR INPART24

USZCZELKA DO ZŁĄCZY KŁOWYCH GEKA PLUS - EPDM

Materiał

EPDM

MATERIAŁ: EPDM | TEMP. MIN.: -30°C | TEMP. MAKS.: +130°C

Dostępnydropdown

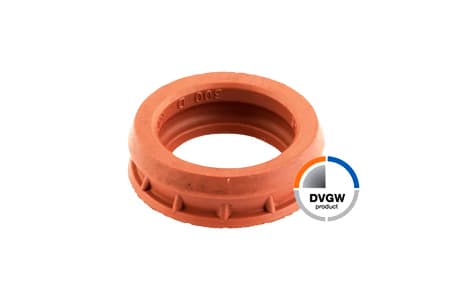

USZCZELKA NBR GEKA PLUS DO WODY PITNEJ DVGW INPART24

USZCZELKA DO ZŁĄCZY KŁOWYCH GEKA PLUS - NBR DO WODY PITNEJ

Materiał

NBR

MATERIAŁ: NBR | TEMP. MIN.: -10°C | TEMP. MAKS.: +90°C

Dostępnydropdown

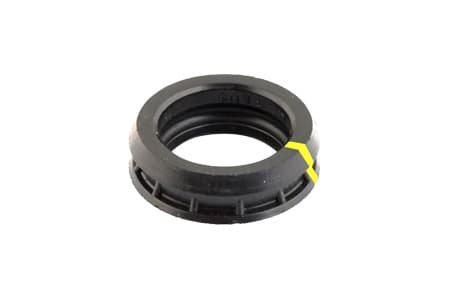

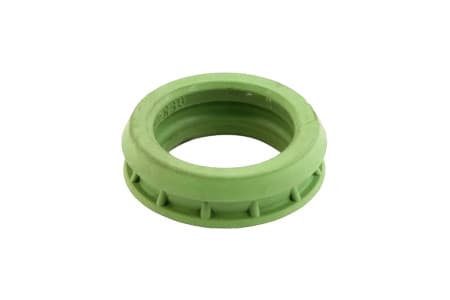

USZCZELKA VITON DO ZLACZY GEKA PLUS INPART24

USZCZELKA DO ZŁĄCZY KŁOWYCH GEKA PLUS - VITON

Materiał

Viton

MATERIAŁ: VITON | TEMP. MIN.: -10°C | TEMP. MAKS.: +150°C

Dostępnydropdown

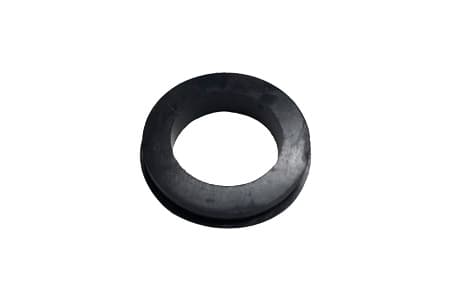

USZCZELKA NBR DO ZLACZY SSAWNYCH GEKA PLUS INPART24

USZCZELKA DO ZŁĄCZY KŁOWYCH GEKA PLUS - NBR DO ZŁĄCZY SSAWNYCH

Materiał

NBR

MATERIAŁ: NBR | TEMP. MIN.: -10°C | TEMP. MAKS.: +90°C

Dostępnydropdown

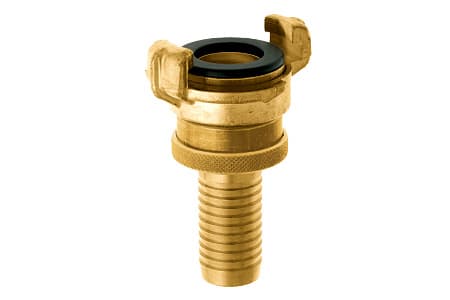

ZLACZE KLOWE GEKA SSAWNE Z KONCOWKA DO WEZA Z DOCISKIEM MOSIADZ INPART24

ZŁĄCZE KŁOWE GEKA SSAWNE Z KRÓĆCEM NA WĄŻ Z DOCISKIEM - MOSIĄDZ

Materiał

mosiądz

Uszczelnienie

NBR

Ciśnienie robocze

16 bar

MATERIAŁ: MOSIĄDZ | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELNIENIE: NBR

Dostępnydropdown
ZLACZE KLOWE DO POWIETRZA KAG Z GWINTEM ZEWNETRZNYM STAL NIERDZEWNA SS 316 VITON INPART24

ZŁĄCZE KŁOWE KAG DO POWIETRZA Z GWINTEM ZEWNĘTRZNYM - SS 316

Materiał

SS 316

Uszczelnienie

Viton

Norma

DIN 3489

MATERIAŁ: AISI 316 | CIŚNIENIE ROBOCZE: 16 BAR | USZCZELNIENIE: VITON (FKM) | NORMA: DIN 3489 | ROZSTAW KŁÓW: 42 MM

Dostępnydropdown

Złącza kłowe

Jak jest zbudowane złącze kłowe?

Złącze kłowe jest zbudowane symetrycznie. Co to znaczy? Obie części połączenia są takie same — nie ma podziału na gniazdo i wtyk.

Wyróżniającą cechą złącza są oczywiście kły (zaczepy) oraz wypustki, w które owe kły wchodzą. Poza tym ważna jest także uszczelka — znajduje się wewnątrz.

Jeśli chodzi o materiał produkcji, złącza kłowe najczęściej powstają z żeliwa ocynkowanego, mosiądzu lub stali nierdzewnej. W standardzie posiadają uszczelnienie z gumy olejoodpornej NBR. Wyjątek stanowią produkty ze stali nierdzewnej, w których uszczelka jest wykonana z vitonu.

Kolejną istotną kwestią jest sposób instalacji złącza. Zależy on od końcówki danego elementu, a tych masz do wyboru kilka:

  • do węży,
  • z gwintem wewnętrznym (żeńskie),
  • z gwintem zewnętrznym (męskie),
  • z zaślepką.

Poza tym istnieją również złącza kłowe w postaci trójników.

Jakie są rodzaje złączy kłowych?

Na rynku znajdziesz 3 najpopularniejsze rodzaje złączy kłowych.

  • Złącza kłowe 40 mm (złącza kłowe GEKA),
  • Złącza kłowe 41 mm,
  • Złącza kłowe 42 mm.

Opis każdego z nich przygotowaliśmy poniżej.

Złącza kłowe 40 mm (złącza kłowe GEKA)

Złącze o rozstawie kłów 40 mm występuje również pod nazwą złącze kłowe GEKA. Cieszy się bardzo dużą popularnością.

Tego typu produkty najczęściej znajdują zastosowanie jako złącza kłowe do wody. Dlatego spotkasz je w niemal wszystkich gałęziach przemysłu, a także w ogrodnictwie i budownictwie.

Standardowo powstają z mosiądzu, ale dostępne są również wersje ze stali nierdzewnej. W pierwszym przypadku posiadają uszczelkę z gumy NBR, zaś w drugim — z vitonu.

Cechują się dużą wytrzymałością, ponieważ znoszą ciśnienie aż do 16 bar, ale jest to uzależnione od typu złącza. W przypadku niektórych parametr ten wynosi tylko 10 bar.

Złącza kłowe 41 mm

Złącza o rozstawie kłów 41 mm reprezentują standard amerykański. Służą jako złącza kłowe do powietrza wszędzie tam, gdzie przemysł i budownictwo wykorzystuje urządzenia pochodzące z USA.

Powstają z żeliwa ocynkowanego, a ich budowa wyróżnia się obecnością specjalnej zawleczki zabezpieczającej. Posiadają uszczelkę z gumy olejoodpornej (najczęściej NBR).

Jeśli zaś chodzi o ciśnienie robocze, złącze kłowe do powietrza w stylu amerykańskim wytrzymuje natężenie do 10 bar.

Złącza kłowe 42 mm

Wszędzie tam, gdzie nie ma potrzeby stosowania wersji amerykańskiej, znajdziesz złącza z rozstawem kłów 42 mm. Także służy do przesyłu sprężonego powietrza, ale wyróżnia się tym, że występuje w kilku odmianach.

Są to:

  • standardowa złączka kłowa z żeliwa ocynkowanego z uszczelką z NBR (dostępna również z otworem na zawleczkę zabezpieczającą);
  • złącza kłowe z żeliwa ocynkowanego z uszczelką mosiężną, która znajduje się na pierścieniu gumowym;
  • złącza kłowe z żeliwa ocynkowanego z pierścieniem chroniącym przed rozłączeniem oraz uszczelką NBR (ma większe dopuszczalne ciśnienie — 16 bar);
  • złącza kłowe mosiężne z uszczelką NBR;
  • złącze kłowe ze stali nierdzewnej i z uszczelką z vitonu (tutaj dopuszczalne ciśnienie również wynosi 16 bar).

Nie licząc dwóch wspomnianych na liście  wyjątków, wszystkie pozostałe odmiany wytrzymują ciśnienie robocze o natężeniu 10 bar.

Złącza kłowe 42 mm służą do szeroko pojętego przesyłu sprężonego powietrza. Oznacza to, że znajdują zastosowanie m.in. w instalacjach, sprężarkach i narzędziach pneumatycznych. Idealnym przykładem ich użytku jest np. złącze kłowe do piaskarki.

Jak dobrać odpowiednie złącze kłowe?

Aby dobrać odpowiednie złącze kłowe, musisz zwrócić uwagę na dwie istotne kwestie. Pierwszą z nich jest rozstaw zaczepów (kłów). Natomiast druga dotyczy miejsca, w którym będą instalowane.

Jeśli np. potrzebne jest ci złącze kłowe do węża, wybierz produkt z końcówką do takiego montażu. To samo tyczy się zakończeń gwintowych.

Finalnie powinieneś także zwrócić uwagę na rozmiar instalacji. Końcówki złączy kłowych są dostępne w wielu przekrojach. Do najpopularniejszych zaliczają się:

  • złącze kłowe 1/2 cala,
  • złącze kłowe 3/4 cala,
  • złącze kłowe 1 cal,
  • złącze kłowe 2 cale.

Gdy uwzględnisz powyższe kwestie, na pewno dobierzesz odpowiedni produkt do własnych potrzeb.

FAQ

Czy złącza kłowe są symetryczne?

arrow-up

Tak, złącza kłowe są symetryczne. Obie części połączenia wyglądają tak samo — nie ma podziału na wtyk i gniazdo (część męską i żeńską).

Jak połączyć ze sobą złącza kłowe?

arrow-up

Złącza kłowe połączysz ze sobą w bardzo prosty sposób. Wystarczy, że dociśniesz do siebie obie części, a następnie przekręcisz tak, aby kły weszły na wypustki dla nich przeznaczone.

Czy rozstaw kłów w złączach ma znaczenie?

arrow-up

Tak, rozstaw kłów ma znaczenie. Obie części połączenia muszą być pod tym względem identyczne. W przeciwnym wypadku nie będą do siebie pasowały.
