Jak są zbudowane złącza cysternowe?

Złącza cysternowe składają się z kilku podstawowych części, czyli:

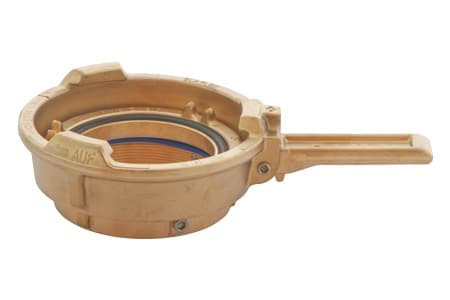

• złącza MK — zawiera w sobie pierścień zamykający MKH z dźwignią oraz pierścień uszczelniający MKV z uszczelką profilową GSD (lub TWO dla większych średnic);
• złącza VK — nakładasz na nie złącze MK i zaciskasz dźwignię;
• uszczelek płaskich GD (lub TWO dla większych średnic) przy gwintach złączy.

Mimo że na pierwszy rzut oka konstrukcja wydaje się skomplikowana, w praktyce obsługa złączy cysternowych jest bardzo prosta. Wystarczy, że dociśniesz obie części (MK i VK) do siebie i obrócisz pierścień zabezpieczający za pomocą dźwigni. Gdy ją zamkniesz, zablokujesz obrót i tym samym zniwelujesz ryzyko rozłączenia złącza.

Poza wspomnianymi wyżej częściami do dyspozycji masz również zaślepki odporne na ciśnienie. Dzielą się one na dwa rodzaje:

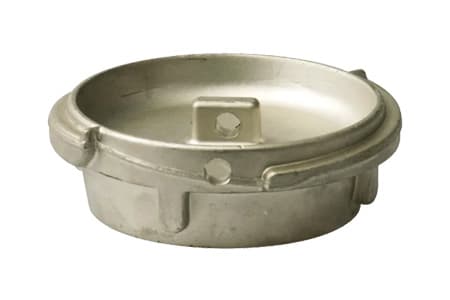

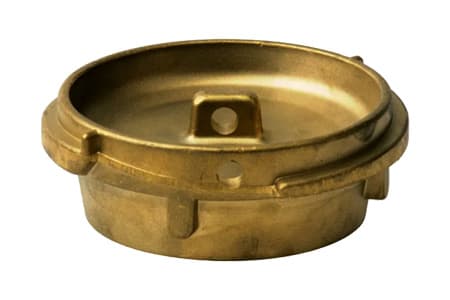

• korek VB (do części MK);

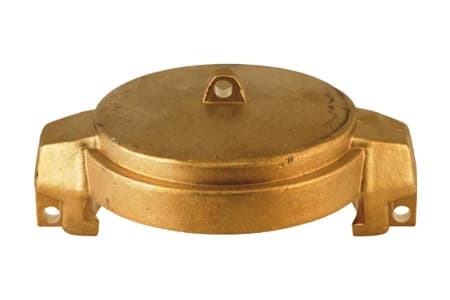

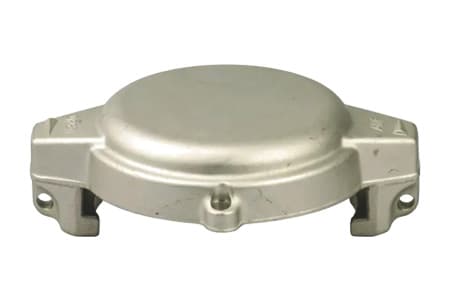

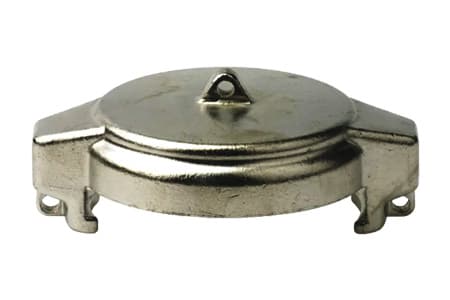

• pokrywa MB (do części VK).

Weź jednak pod uwagę, że jeśli instalacja znajduje się pod stałym ciśnieniem, sama zaślepka nie wystarczy, Konieczne będzie dodatkowe zabezpieczenie (np. w postaci kłódki).

Jeśli zechcesz, każdy element produktu dokupisz osobno. Dotyczy to zarówno części złącza, jak i zaślepek, uszczelnień oraz dodatkowych akcesoriów.

Z jakich materiałów powstają złącza cysternowe?

Złącza cysternowe powstają z kilku materiałów — zarówno w przypadku korpusu, jak i uszczelnienia. Poniżej przyjrzymy się bliżej każdemu z nich.

Materiał korpusu złącza cysternowego

Jeżeli chodzi o korpus, złącze euro do cysterny występuje w następujących wersjach materiałowych:

• stal nierdzewna — wysokiej jakości materiał, który wyróżnia się bardzo dobrą odpornością na korozję i niektóre chemikalia, ponadto łatwo poddaje się czyszczeniu i cechuje się długowiecznością;
• mosiądz — materiał bardzo popularny w przemyśle, również cechuje się odpornością na korozję, ale nie jest tak wytrzymały, jak stal nierdzewna, jego zaletę stanowi natomiast niższa cena;
• aluminium — materiał wyjątkowo odporny na korozję, obojętny dla wielu czynników chemicznych i nietoksyczny, ponadto cechuje się niską wagą, ale jest bardziej podatny na wysokie temperatury i mniej wytrzymały (najczęściej służy do produkcji zaślepek).

Materiał uszczelki złącza cysternowego

Jeżeli zaś chodzi o uszczelki dla złącza DIN 28450, powstają z następujących materiałów:

• poliuretan (PUR) — tworzywo sztuczne odporne na wiele agresywnych środowisk i warunki atmosferyczne, służy do pracy w temperaturach od -20 do 70 stopni Celsjusza;
• nitryl (NBR) — guma, która wyróżnia się wysoką odpornością na oleje i smary (przy odpowiedniej domieszce również na paliwa), nadaje się do zastosowań w temperaturach od -20 do 70 stopni Celsjusza;
• hypalon (CSM) — odmiana gumy syntetycznej o dużej odporności na mocno utleniające chemikalia, warunki atmosferyczne i gorąco, uszczelka wytrzymuje temperatury do 130 stopni Celsjusza;
• viton (FPM) — rodzaj gumy, która cechuje się bardzo wysoką wytrzymałością mechaniczną, a także odpornością na agresywne substancje i skrajne temperatury, sprawdzi się w temperaturach do 120 stopni Celsjusza;
• teflon (PTFE) — specjalistyczny i bardzo wytrzymały materiał, znosi temperatury nawet do 220 stopni Celsjusza, a ponadto jest nietoksyczny, odporny na chemikalia oraz warunki środowiskowe;
• guma EPDM — guma o bardzo dużej odporności na większość chemikaliów i warunki atmosferyczne, a także temperatury do ok. 100 stopni Celsjusza.
