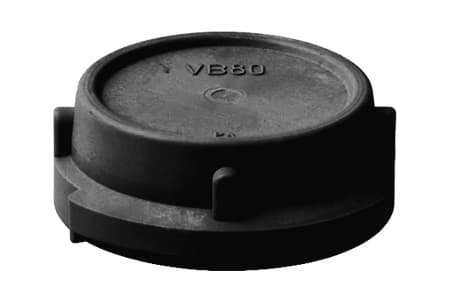

ZŁĄCZE TW - EUROZŁĄCZE TYP VB - POLIAMID DIN 28450
Materiał
MATERIAŁ: POLIAMID (PP) | ZAŚLEPKA MĘSKA | NORMA: EN 14420-6 (WCZEŚNIEJ DIN 28450)

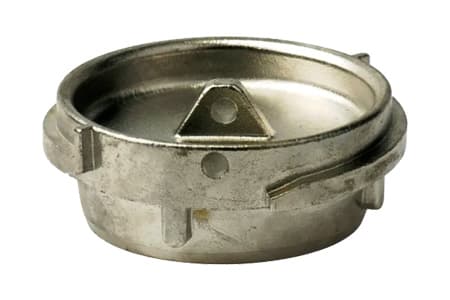

ZŁĄCZE TW - EUROZŁĄCZE TYP VB - SS 316 DIN 28450
Materiał
MATERIAŁ: AISI 316 | ZAŚLEPKA MĘSKA| NORMA: EN 14420-6 (WCZEŚNIEJ DIN 28450)

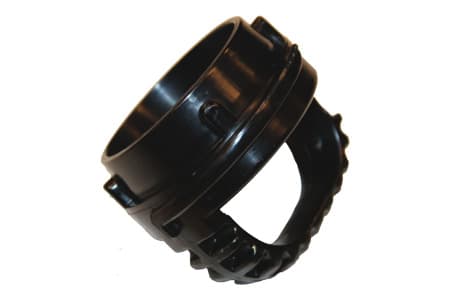

ZŁĄCZE TW - EUROZŁĄCZE TYP VB Z UCHWYTEM - POLIAMID DIN 28450
Materiał
MATERIAŁ: POLIAMID (PP) | ZAŚLEPKA MĘSKAZ UCHWYTEM | NORMA: EN 14420-6 (WCZEŚNIEJ DIN 28450)

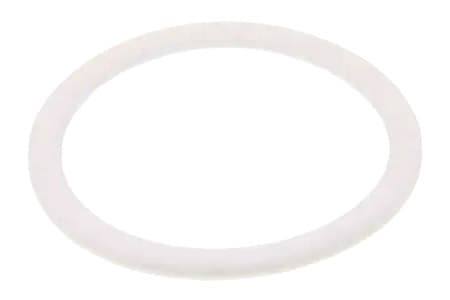

USZCZELKA O-RING GD DO GWINTÓW EUROZŁĄCZY TW - PTFE
Materiał
MATERIAŁ USZCZELKI: PTFE | TEMPERATURA PRACY: -20°C DO +200°C
USZCZELKA O-RING GD DO GWINTÓW EUROZŁĄCZY TW - PU
Materiał
MATERIAŁ USZCZELKI: PU | TEMPERATURA PRACY: -20°C DO +70°C
KLUCZ HAKOWY DO EUROZŁĄCZY TANKWAGON NIERDZEWNY - SS 304
Materiał
MATERIAŁ: STAL NIERDZEWNA AISI 304
ZŁĄCZE TW - EUROZŁĄCZE TYP VKST DO WĘŻA - MOSIĄDZ DIN 28450
Materiał
MATERIAŁ: MOSIĄDZ | KOŃCÓWKA GŁADKA DO WĘŻA POD OBEJMY SKORUPOWE | NORMA: EN 14420-6 (WCZEŚNIEJ DIN 28450)
ZŁĄCZE TW - EUROZŁĄCZE TYP VKST DO WĘŻA - SS316 DIN 28450
Materiał
MATERIAŁ: SS316 | KOŃCÓWKA GŁADKA DO WĘŻA POD OBEJMY SKORUPOWE | NORMA: EN 14420-6 (WCZEŚNIEJ DIN 28450)
Złącza cysternowe - Złącza do cystern TW
Jak są zbudowane złącza cysternowe?
Złącza cysternowe składają się z kilku podstawowych części, czyli:
- złącza MK — zawiera w sobie pierścień zamykający MKH z dźwignią oraz pierścień uszczelniający MKV z uszczelką profilową GSD (lub TWO dla większych średnic);
- złącza VK — nakładasz na nie złącze MK i zaciskasz dźwignię;
- uszczelek płaskich GD (lub TWO dla większych średnic) przy gwintach złączy.
Mimo że na pierwszy rzut oka konstrukcja wydaje się skomplikowana, w praktyce obsługa złączy cysternowych jest bardzo prosta. Wystarczy, że dociśniesz obie części (MK i VK) do siebie i obrócisz pierścień zabezpieczający za pomocą dźwigni. Gdy ją zamkniesz, zablokujesz obrót i tym samym zniwelujesz ryzyko rozłączenia złącza.
Poza wspomnianymi wyżej częściami do dyspozycji masz również zaślepki odporne na ciśnienie. Dzielą się one na dwa rodzaje:
- korek VB (do części MK);
- pokrywa MB (do części VK).
Weź jednak pod uwagę, że jeśli instalacja znajduje się pod stałym ciśnieniem, sama zaślepka nie wystarczy, Konieczne będzie dodatkowe zabezpieczenie (np. w postaci kłódki).
Jeśli zechcesz, każdy element produktu dokupisz osobno. Dotyczy to zarówno części złącza, jak i zaślepek, uszczelnień oraz dodatkowych akcesoriów.
Z jakich materiałów powstają złącza cysternowe?
Złącza cysternowe powstają z kilku materiałów — zarówno w przypadku korpusu, jak i uszczelnienia. Poniżej przyjrzymy się bliżej każdemu z nich.
Materiał korpusu złącza cysternowego
Jeżeli chodzi o korpus, złącze euro do cysterny występuje w następujących wersjach materiałowych:
- stal nierdzewna — wysokiej jakości materiał, który wyróżnia się bardzo dobrą odpornością na korozję i niektóre chemikalia, ponadto łatwo poddaje się czyszczeniu i cechuje się długowiecznością;
- mosiądz — materiał bardzo popularny w przemyśle, również cechuje się odpornością na korozję, ale nie jest tak wytrzymały, jak stal nierdzewna, jego zaletę stanowi natomiast niższa cena;
- aluminium — materiał wyjątkowo odporny na korozję, obojętny dla wielu czynników chemicznych i nietoksyczny, ponadto cechuje się niską wagą, ale jest bardziej podatny na wysokie temperatury i mniej wytrzymały (najczęściej służy do produkcji zaślepek).
Materiał uszczelki złącza cysternowego
Jeżeli zaś chodzi o uszczelki dla złącza DIN 28450, powstają z następujących materiałów:
- poliuretan (PUR) — tworzywo sztuczne odporne na wiele agresywnych środowisk i warunki atmosferyczne, służy do pracy w temperaturach od -20 do 70 stopni Celsjusza;
- nitryl (NBR) — guma, która wyróżnia się wysoką odpornością na oleje i smary (przy odpowiedniej domieszce również na paliwa), nadaje się do zastosowań w temperaturach od -20 do 70 stopni Celsjusza;
- hypalon (CSM) — odmiana gumy syntetycznej o dużej odporności na mocno utleniające chemikalia, warunki atmosferyczne i gorąco, uszczelka wytrzymuje temperatury do 130 stopni Celsjusza;
- viton (FPM) — rodzaj gumy, która cechuje się bardzo wysoką wytrzymałością mechaniczną, a także odpornością na agresywne substancje i skrajne temperatury, sprawdzi się w temperaturach do 120 stopni Celsjusza;
- teflon (PTFE) — specjalistyczny i bardzo wytrzymały materiał, znosi temperatury nawet do 220 stopni Celsjusza, a ponadto jest nietoksyczny, odporny na chemikalia oraz warunki środowiskowe;
- guma EPDM — guma o bardzo dużej odporności na większość chemikaliów i warunki atmosferyczne, a także temperatury do ok. 100 stopni Celsjusza.
FAQ
Na co zwracać uwagę przy doborze złącza cysternowego?
Przy doborze złącza cysternowego zwracaj uwagę przede wszystkim na materiał korpusu i uszczelki, a konkretnie: ich odporność chemiczną. Pod tym względem dopasuj produkt do medium, z którym będzie pracował. Oczywiście zwróć także uwagę na rozmiar złącza, czyli średnicę.
Czy montaż złącza cysternowego wymaga specjalnych narzędzi?
Nie, montaż złącza cysternowego nie wymaga specjalnych narzędzi. Obie części produktu wkręcasz na końcówki węży lub instalacji z gwintem BSP (np. końcówki VSLB). Następnie oba elementy dociskasz do siebie i obracasz pierścień zabezpieczający za pomocą dźwigni. Zrobisz to rękami.
Czy złącze cysternowe nadaje się do transportu substancji spożywczych?
Nie, złącze cysternowe nie nadaje się do transportu substancji spożywczych. Ze względu na brak odpowiednich standardów higienicznych nie polecamy produktu do pracy z medium, które wymaga sterylności.
